Signalpfadkompensation für den Zeit- und Frequenzbereich
Die Signalpfadkompensation (SPC) korrigiert Gleichstromschwankungen, die durch Temperaturabweichungen und/oder
langfristige Drifts verursacht wurden. Führen Sie die Kompensation stets aus, wenn sich die Umgebungstemperatur um mehr als
10 °C geändert hat, oder aber einmal pro Woche, wenn Sie vertikale Einstellungen von 5 mV oder weniger pro Skalenteil
verwenden. Wenn Sie dies unterlassen, kann das Instrument bei diesen Einstellungen für Volt/Skalenteil möglicherweise nicht
die garantierte Leistung erreichen.
So kompensieren Sie den Signalpfad:
1.
Warten Sie mindestens 20 Minuten, bis
das Oszilloskop seine Betriebstemperatur
erreicht hat. Entfernen Sie sämtliche
Eingangssignale (Tastköpfe und Kabel)
aus den Kanaleingängen. Die SPC wird
durch Eingangssignale mit
Wechselstromkomponenten negativ
beeinflusst.

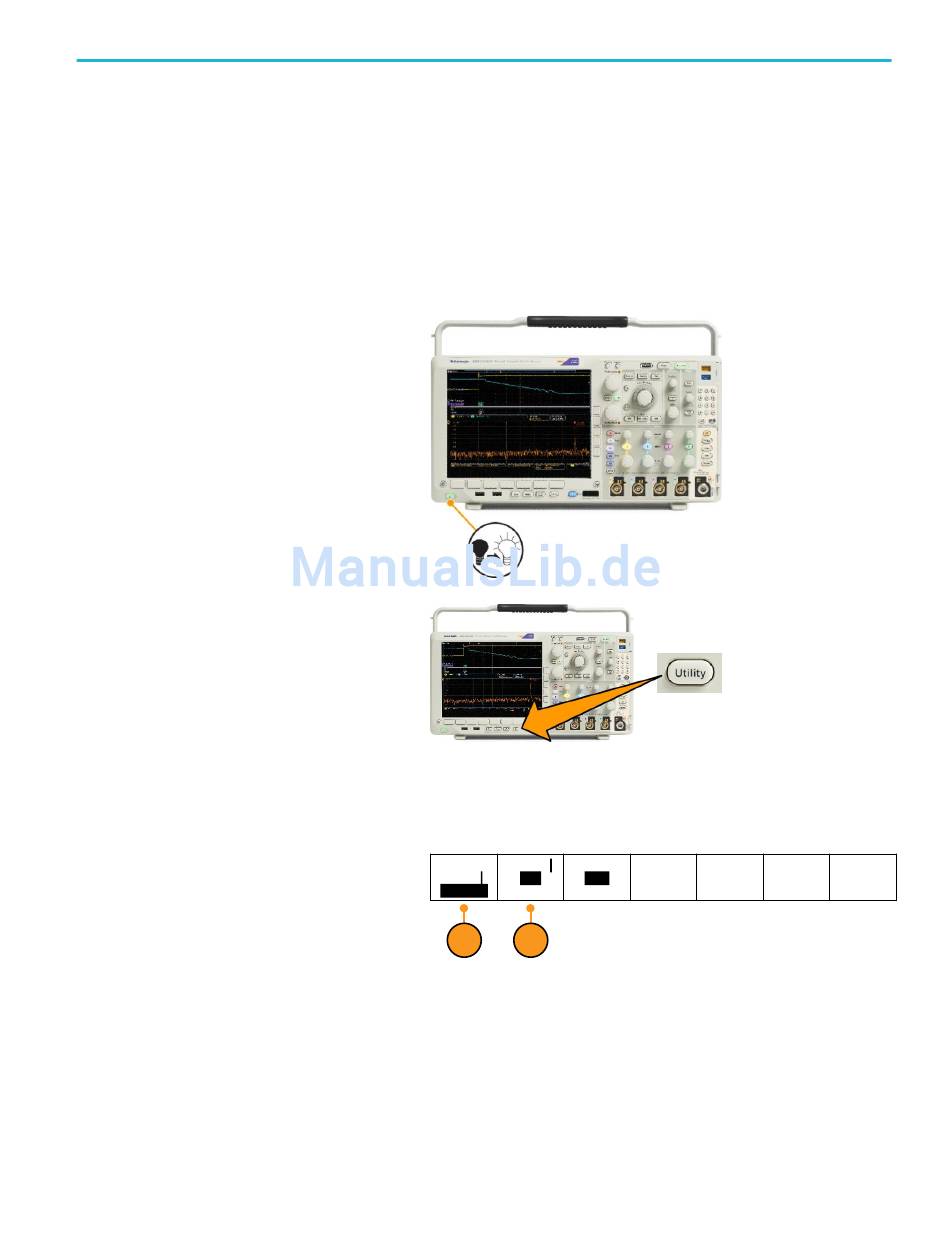

2.
Drücken Sie Utility.
3.
Drücken Sie Weitere Optionen.
4.
Drehen Sie den Mehrfunktions-Drehknopf
a, und wählen Sie Kalibrierung aus.
5.
Drücken Sie im unteren Menü auf
Signalpfad.
6.
Drücken Sie in dem daraufhin
angezeigten Menü auf dem seitlichen
Rahmen auf Signalpfade
kompensieren.
Die Kalibrierung dauert etwa 10 Minuten.
