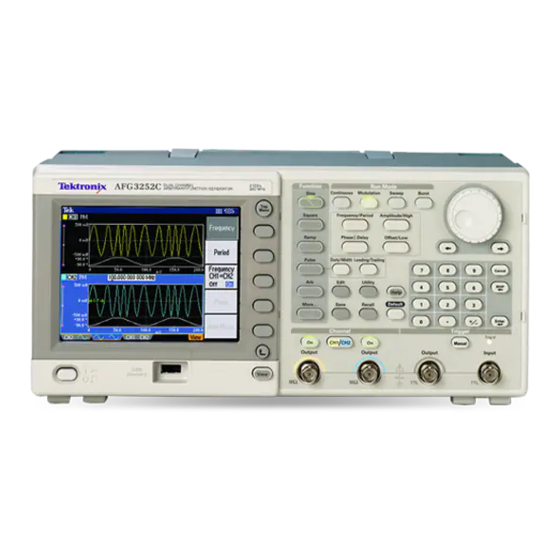

Tektronix AFG3000 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Tektronix Anleitungen
  4. Messgeräte
  5. Serie AFG3000
  6. Benutzerhandbuch

Tektronix AFG3000 Benutzerhandbuch

Arbiträrsignal-/funktionsgeneratoren
Vorschau ausblenden Andere Handbücher für AFG3000:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
xx
AFG3000-Serie
Arbiträrsignal-/Funktionsgeneratoren
ZZZ
Schnellstart-Benutzerhandbuch
*P077095900*
077-0959-00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tektronix AFG3000

Inhaltszusammenfassung für Tektronix AFG3000

  • Seite 1 AFG3000-Serie Arbiträrsignal-/Funktionsgeneratoren Schnellstart-Benutzerhandbuch *P077095900* 077-0959-00...
  • Seite 3 AFG3000-Serie Arbiträrsignal-/Funktionsgeneratoren Schnellstart-Benutzerhandbuch www.tektronix.com 077-0959-00...

  • Seite 4: Tektronix-Kontaktinformationen

    Tochterunternehmen bzw. Zulieferern des Unternehmens dar und sind durch nationale Urheberrechtsgesetze und internationale Vertragsbestimmungen geschützt. Tektronix-Produkte sind durch erteilte und angemeldete Patente in den USA und anderen Ländern geschützt. Die Informationen in dieser Broschüre machen Angaben in allen früheren Unterlagen hinfällig. Änderungen der Spezifikationen und der Preisgestaltung vorbehalten.
  • Seite 5 Garantie Tektronix leistet auf das Produkt Garantie gegen Mängel in Werkstoffen und Herstellung für eine Dauer von drei (3) Jahren ab Datum des tatsächlichen Kaufs von einem Tektronix-Vertragshändler. Wenn das Produkt innerhalb dieser Garantiezeit Fehler aufweist, steht es Tektronix frei, das fehlerhafte Produkt kostenlos zu reparieren oder einen Ersatz dafür zur Verfügung zu stellen.

  • Seite 7: Inhaltsverzeichnis

    Schnelltasten ....................Standardeinstellungen ..................Signalauswahl ....................Auswahl des Betriebsmodus................. Anpassen von Signalparametern ................Kanalauswahl (nur Zweikanalmodell)..............Ausgang EIN/AUS ................... Rückseite ...................... Bedienungsgrundlagen .................... Kurzanleitung: Auswählen eines Signals und Anpassen von Parametern......Kurzanleitung: Generieren eines Sinussignals ............Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 8 Menü Utility (Dienstprogramm) ................Speichern/Abrufen der Geräteeinstellung ..............Speichern des Bildschirminhalts ................Verwenden des Menüs Security (Sicherheit) .............. ArbExpress ....................Anwendungsbeispiele ................... Lissajous-Figuren ................... Messen von Filtermerkmalen................Motordrehzahlsteuerung durch Pulsweitenmodulation ..........Carrier Null (Frequenzmodulation) ............... Index Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 9: Liste Der Abbildungen

    Liste der Abbildungen Abbildung 1: Sicherung und Sicherungsadapter ............... Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 10: Liste Der Tabellen

    Inhalt Liste der Tabellen Tabelle i: Unterstützte Produkte ................. Tabelle 1: Allgemeine Funktionen für reguläre Modelle und B-Modelle ........Tabelle 2: Allgemeine Funktionen für C-Modelle .............. Tabelle 3: Standardzubehör ..................Tabelle 4: Optionales Zubehör ..................Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 11: Allgemeine Sicherheitshinweise

    Bei Verdacht auf Funktionsfehler nicht betreiben. Wenn Sie vermuten, dass das Gerät beschädigt ist, lassen Sie es von qualifiziertem Wartungspersonal überprüfen. Vermeiden Sie offen liegende Kabel. Berühren Sie keine freiliegenden Anschlüsse oder Bauteile, wenn diese unter Spannung stehen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 12 Hinweisstelle unmittelbar in Verbindung steht. WARNUNG weist auf eine Verletzungsgefahr hin, die nicht unmittelbar mit der entsprechenden Hinweisstelle in Verbindung steht. VORSICHT weist auf mögliche Sach- oder Geräteschäden hin. Am Gerät sind eventuell die folgenden Symbole zu sehen: Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 13: Umweltschutzhinweise

    Recyclingmöglichkeiten finden Sie im Abschnitt zu Support und Service auf der Tektronix-Website (www.tektronix.de). Beschränkung der Dieses Gerät wurde als Überwachungs- und Steuerungsgerät klassifiziert und Verwendung gefährlicher unterliegt daher nicht dem Geltungsbereich der Richtlinie 2002/95/EG RoHS. Stoffe Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 14 Umweltschutzhinweise viii Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 15: Vorwort

    AFG3251C AFG3252C Weitere Informationen In der folgenden Tabelle finden Sie eine Liste der für Ihr Gerät verfügbaren weiterführenden Dokumentationen. Die Dokumentationen sind sowohl auf der Dokumentations-CD als auch auf der Website von Tektronix (www.tektronix.com/downloads) verfügbar. Artikel Inhalt Quelle Sicherheits- und Sicherheits-, Konformitätshinweise...

  • Seite 16: In Diesem Handbuch Verwendete Konventionen

    Die folgenden Symbole werden in diesem Handbuch verwendet. Netzschalter auf dem Netzanschluss Netzwerk Frontpaneel Die Tasten auf der rechten Seite der Anzeige werden in diesem Handbuch Rahmentasten genannt. In anderen Dokumenten werden sie möglicherweise auch Optionstasten oder Seitenmenü-Tasten genannt. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 17: Erste Schritte

    Erste Schritte Allgemeine Funktionen Der Arbiträrsignal-/Funktionsgenerator der AFG3000-Serie bietet den Funktionsumfang von drei Generatoren in einem Gerät: Funktionsgenerator 10 MHz bis 240 MHz 5 MHz bis 120 MHz Pulsgenerator 14-Bit-Frequenzgenerator für Arbiträrsignale In der folgenden Tabelle sind einige allgemeine Funktionen des Geräts aufgeführt.

  • Seite 18: Vor Der Installation

    Abstände: Seitlich: 50 mm Hinten: 50 mm Stellen Sie vor Inbetriebnahme sicher, dass die Umgebungstemperatur zwischen 0 °C und +50 °C beträgt. VORSICHT. Halten Sie beide Seiten des Geräts frei, um die erforderliche Kühlung zu gewährleisten. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 19: Voraussetzungen Für Die Stromversorgung

    Teile erhalten haben. Die aktuellsten Informationen finden Sie auf der Website von Tektronix (www.tektronix.com). Tabelle 3: Standardzubehör Beschreibung Tektronix-Teilenummer Sicherheits- und Konformitätshinweise 071-3244-xx Dokumentations-CD für die AFG3000-Serie mit folgenden PDF-Dokumenten: 063-3828-xx Schnellstart-Benutzerhandbuch für 077-0957-xx (Englisch) Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie 077-0958-xx (Französisch) 077-0967-xx (Italienisch)

  • Seite 20: Optionales Zubehör

    Schließen Sie nur qualitativ hochwertige geschirmte Kabel an dieses Gerät an, um die Einhaltung der EMV-Konformität entsprechend der Spezifikationen zu gewährleisten. Hochwertige abgeschirmte Kabel sind typischerweise umflochtene und mit Folie beschichtete Typen mit einem niederohmigen Anschluss an abgeschirmte Anschlüsse an beiden Enden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 21: Reinigung

    Rückseite. Drücken Sie den Netzschalter auf dem Frontpaneel, um das Gerät einzuschalten. Warten Sie mit der Inbetriebnahme des Geräts, bis auf der Anzeige auf dem Frontpaneel angezeigt wird, dass alle Selbsttests beim Einschalten ordnungsgemäß durchgeführt wurden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 22: Ausschalten

    On (Ein), um unter den folgenden Einschalteinstellungen eine Auswahl zu treffen: Mit Default (Standard) wird das Gerät beim Einschalten auf die werkseitigen Standardeinstellungen zurückgesetzt. Mit Last (Letzte) werden die gleichen Einstellungen wie beim letzten Ausschalten des Geräts wiederhergestellt. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 23: Geräteeinstellungen Und Signale Aus Dem Speicher Löschen

    Gerät ordnungsgemäß funktioniert. Kalibrierung (Selbstkalibrierung): Das Selbstkalibrierungsprogramm überprüft mithilfe der internen Kalibrierungsroutinen hauptsächlich die DC-Genauigkeit. HINWEIS. Um zu verifizieren, ob das Gerät die garantierten Spezifikationen erfüllt, führen Sie alle im Spezifikations- und Leistungsprüfungshandbuch angegebenen Verfahren zur Leistungsüberprüfung durch. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 24 Trennen Sie alle Kabel vom Gerät, wenn Sie einen Selbsttest oder eine Selbstkalibrierung durchführen. Führen Sie die Selbstkalibrierung mindestens einmal pro Jahr durch, um die DC-Genauigkeit aufrecht zu erhalten. Es wird empfohlen, die Selbstkalibrierung zusammen mit einer regelmäßigen Inspektion durchzuführen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 25: Auswählen Einer Sprache

    Wenn Sie das Gerät zum ersten Mal einschalten, ist standardmäßig Englisch ausgewählt. Wenn Sie eine Sprache ausgewählt haben, werden alle Rahmenmenüs, Popup-Meldungen und die integrierte Hilfe in der angegebenen Sprache angezeigt. Der Hauptanzeigebereich ist nicht übersetzt. Verwenden Sie das der jeweiligen Sprache entsprechende Frontpaneel-Overlay. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 26: Schutz Des Geräts Vor Missbrauch

    Zum Schutz der Ausgangsschaltkreise wird ein Sicherungsadapter als optionales Zubehör angeboten. Wenn das Gerät von Studenten oder unerfahrenen Benutzern verwendet wird, befestigen Sie stets den Sicherungsadapter an den Ausgangsanschlüssen, um Schäden zu vermeiden. (Siehe Seite 4, Optionales Zubehör.) Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 27: Potenzialfreie Erdung

    Erdung besteht, verursacht ein Kurzschluss vom Ausgang zur Erdung den Ausfall einer internen Sicherung und der Ausgang wird blockiert. Wenn die Sicherung ausfällt, wenden Sie sich an Ihren lokalen Tektronix Service-Support. Wenn eine Potenzialspannung zwischen der gemeinsamen Erdung und der Gehäuseerdung besteht, kann ein Kurzschluss zwischen beiden zu einem...

  • Seite 28: Schutz Des Prüflings

    Gehen Sie vorsichtig vor, wenn Sie den Channel Output (Kanalausgang) des Geräts mit dem Prüfling (DUT; „Device under Test“) verbinden. Die folgenden Vorsichtsmaßnahmen dienen zur Vermeidung von Beschädigungen am Prüfling. Führen Sie diese Schritte aus, um die Grenzwerte für hohe und niedrige Pegel festzulegen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 29 (Hoch) und Low (Niedrig) geändert wurden. Sie können für den Pegel High (Hoch) keine Werte größer als 50 mV eingeben. HINWEIS. Wenn Sie die Grenzwerte über das Menü Output (Ausgabe) festlegen, wird links unten im Graphbereich eine Pegelanzeige eingeblendet. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 30: Aktualisieren Der Geräte-Firmware

    ZIP-Datei auf den PC herunter. Entpacken Sie die heruntergeladene Datei, und kopieren Sie sie in das Stammverzeichnis Ihres USB-Speichergeräts. Stecken Sie das USB-Speichergerät in den USB-Anschluss am Frontpaneel, und überprüfen Sie, ob die Datei im Stammverzeichnis des USB-Speichergeräts gespeichert ist. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 31 Firmware-Datei aus, und drücken Sie anschließend die Rahmentaste Execute (Ausführen). Befolgen Sie die Anweisungen auf dem Bildschirm. Vergewissern Sie sich, dass das Uhrsymbol in der oberen rechten Ecke des Bildschirm anzeigt, dass die Aktualisierung durchgeführt wird. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 32 13. Drücken Sie auf dem Frontpaneel die Taste Utility (Dienstprogramm), um das Menü Utility (Dienstprogramm) anzuzeigen. Prüfen Sie, ob die Firmware aktualisiert wurde. HINWEIS. Über das Menü Security (Sicherheit) können Sie den Zugriff auf Firmware-Updates schützen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 33: Herstellen Einer Netzwerkverbindung

    Erste Schritte Herstellen einer Netzwerkverbindung Die Kommunikationsschnittstelle des arbiträren Funktionsgenerators der AFG3000-Serie ermöglicht die Kommunikation mit dem Gerät bzw. die Fernsteuerung des Geräts. Sie können eine USB-, Ethernet- oder GPIB-Schnittstelle verwenden. USB-Schnittstelle Zum Einrichten der USB-Schnittstelle müssen weder das Frontpaneel des Geräts noch die Rahmenmenüs verwendet werden.
  • Seite 34 Erste Schritte Das Menü Ethernet Network Settings (Ethernet-Netzwerkeinstellgn.) wird angezeigt. Durch Auswahl von On (Ein) für DHCP kann das Gerät durch DHCP seine Netzwerkadresse automatisch festlegen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 35 Drücken Sie die Rahmentaste Subnet Mask (Subnetzmaske), um eine Subnetzmaske einzugeben. Fragen Sie Ihren Netzwerkadministrator, ob eine Subnet-Maske erforderlich ist. Drücken Sie die Rahmentaste Default Gateway (Standard-Gateway), um eine Gateway-Adresse einzugeben. Fragen Sie Ihren Netzwerkadministrator nach der Gateway-Adresse. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 36 Erste Schritte GPIB-Setup So konfigurieren Sie die GPIB-Schnittstelle des Geräts: Schließen Sie ein GPIB-Kabel an den GBIP-Anschluss an der Rückseite des Geräts an. Drücken Sie auf dem Frontpaneel die Taste Utility (Dienstprogramm). Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 37 Talk/Listen (Sprechen/Hören) – Wählen Sie diesen Modus aus, um das Gerät von einem externen Host-Computer fernzusteuern. Off Bus (Bus aus) – Wählen Sie diesen Modus aus, um die Verbindung des Geräts zum GPIB-Bus zu trennen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 38: Äquivalente Ausgangsschaltkreise

    Schnelltipp Weitere Informationen zu Fernsteuerungsbefehlen finden Sie im Programmierhandbuch für Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie. Äquivalente Ausgangsschaltkreise Die folgenden Abbildungen zeigen die äquivalenten Ausgangsschaltkreise für die Geräte der AFG3000-Serie: AFG3011/3011C Ausgangssignale überschreiten einen Wert von ±20 V nicht, wenn eine Lastimpedanz >50 Ω...
  • Seite 39 Minimalwerte) für Sinussignale bei Änderung der Lastimpedanz (L) an. Die Lastimpedanz beeinflusst den Ausgangspegelbereich. L = 50 Ω L = Hoch Z AFG3011/3011C Maximalwert 10 V -10 V 20 V -20 V Minimalwert (20 VSp-Sp) (40 VSp-Sp) (Maximalamplitude) AFG3021B/3021C/3022B/3022C/3051C/3052C Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 40: Thermischer Überlastungsschutz (Nur Modelle Afg3011/3011C)

    überwacht. Wenn die Innentemperatur einen Schwellenwert erreicht, wird eine Warnmeldung angezeigt, und die Signalausgabe wird automatisch ausgeschaltet. Wenn die Warnmeldung angezeigt wird, überprüfen Sie, ob folgende Bedingungen zutreffen: Die erforderliche Umgebungstemperatur wird eingehalten. Der erforderliche Kühlabstand wird eingehalten. Der Lüfter des Geräts funktioniert ordnungsgemäß. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 41: Benutzeroberfläche, Frontpaneel Und Rückseite Des Geräts

    5. Numerisches Tastenfeld 6. Trigger-LED – leuchtet, wenn das Gerät ein internes oder externes Triggersignal empfängt 7. Triggereingangsanschluss 8. Triggerausgangsanschluss 9. Menütasten 10. Ausgangsanschluss für Kanal 1 und Kanal 2 11. Taste zum Zurückkehren zum vorherigen Menü Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 42: Sperren Oder Entsperren Der Steuerelemente Auf Dem Frontpaneel

    Hauptanzeigebereich und Registerkarte View (Ansicht). Durch Drücken der Taste View (Ansicht) auf dem Frontpaneel können Sie zwischen den verschiedenen Anzeigeformaten des Hauptanzeigebereichs umschalten. Die Registerkarten View (Ansicht) entsprechen dem aktuellen Anzeigeformat. Das Gerät kann drei verschiedene Bildschirmformate anzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 43: Taste View (Ansicht)

    Geräts an. Zeigt den Bereich zwischen dem vom Benutzer festgelegten oberen und unteren Grenzwert an. Zeigt den derzeit ausgewählten Amplitudenpegel an. Taste View (Ansicht) Das Gerät verfügt über die drei folgenden Bildschirmanzeigeformate: Signalparameter- und Graphanzeige Graphvergleich Signalparametervergleich Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 44 Wenn sich das Gerät im Menü Edit (Bearbeiten) befindet, wird durch Drücken der Taste View (Ansicht) zwischen den Ansichten zum Bearbeiten von Text und graphischen Ansichten umgeschaltet. Dies ist die einzige Funktion der Taste View (Ansicht) beim Ein-Kanal-Modell. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 45: Schnelltasten

    (Amplitude/Hoch) wird Amplitude aktiviert. Durch erneutes Drücken der Schnelltaste Amplitude/High (Amplitude/Hoch) wird High Level (Hoher Pegel) aktiviert. Sie können auf die gleiche Weise auch die Parameter für Frequency/Period (Frequenz/Periode), Offset/Low (Offset/Niedrig), Duty/Width (Tastverh./Breite) oder Leading/Trailing (Vordere/Hintere) einstellen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 46: Standardeinstellungen

    Drücken Sie OK, um die Standardeinstellungen abzurufen. Drücken Sie Cancel (Abbrechen), um den Abrufvorgang abzubrechen. Wenn Sie OK wählen, zeigt das Gerät eine Sinussignalamplitude mit einer Frequenz von 1 MHz und 1 VSp-Sp als Grundeinstellung an. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 47: Signalauswahl

    Benutzeroberfläche, Frontpaneel und Rückseite des Geräts Schnelltipps Im Programmierhandbuch für Arbiträrsignal-/Funktionsgenerator der AFG3000-Serie werden die Grundeinstellungen ausführlicher beschrieben. Dieses Handbuch ist auf der beiliegenden Dokumentations-CD oder unter www.tektronix.com/downloads verfügbar. Die folgenden Einstellungen werden durch Drücken der Taste Default (Standard) nicht zurückgesetzt:...
  • Seite 48 Wenn das Gerät ein Arbiträrsignal ausgibt, zeigt VSp-Sp in der Geräteeinstellung den VSp-Sp-Wert für normalisierte Signaldaten an. Wenn das Gerät die Signaltypen Sin(x)/s, Gauß, Lorentz, Exponentieller Anstieg, Exponentieller Abfall oder Haversinus ausgibt, ist Vp-p als das Doppelte des Werts zwischen Null und dem Peak-Wert definiert. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 49 Signal auszuwählen, drücken Sie die Taste Arb (Arbiträr). Um andere Standardsignale wie Sin(x)/x, Rauschen, Gleichstrom oder Gauß auszuwählen, drücken Sie die Taste More... (Weiter...) und anschließend die oberste Rahmentaste. Diese Abbildungen zeigen Signalbeispiele für Sin(x)/x und Rauschen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 50 Benutzeroberfläche, Frontpaneel und Rückseite des Geräts Diese Abbildungen zeigen Signalbeispiele für Gleichstrom und Gauß. Diese Abbildungen zeigen Signalbeispiele für Lorentz und Haversinus. Diese Abbildungen zeigen Signalbeispiele für exponentiellen Anstieg und exponentiellen Abfall. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 51: Auswahl Des Betriebsmodus

    (Kontinuierlich). Zur Änderung von Signalparametern sind weitere Informationen verfügbar. (Siehe Seite 36.) Um ein moduliertes Signal auszuwählen, drücken Sie die Taste Modulation. Zur Modulation von Signalen sind weitere Informationen verfügbar. (Siehe Seite 65, Modulieren von Signalen.) Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 52: Anpassen Von Signalparametern

    1 MHz mit einer Amplitude von 1 VSp-Sp. Im folgenden Beispiel sehen Sie, wie Sie die Frequenz und die Amplitude des ursprünglichen Ausgangssignals ändern können. Drücken Sie auf dem Frontpaneel die Taste Default (Standard), um das Standardausgangssignal anzuzeigen. Um die Frequenz zu ändern, drücken Sie die Schnelltaste Frequency/Period (Frequenz/Periode). Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 53 Tastenfeld und das Rahmenmenü Units (Einheiten) oder mit dem Allzweckdrehknopf ändern. Drücken Sie erneut die Schnelltaste Frequency/Period (Frequenz/Periode), um den Parameter auf Period (Periode) umzuschalten. Ändern Sie als Nächstes die Amplitude. Drücken Sie die Schnelltaste Amplitude/High (Amplitude/Hoch). Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 54 20,00 VSp-Sp 7,07 Veff +30,00 dBm 10,00 VSp-Sp 3,54 Veff +23,98 dBm 2,828 VSp-Sp 1,00 Veff +13,01 dBm 2,000 VSp-Sp 707 mVeff +10,00 dBm 1,414 VSp-Sp 500 mVeff +6,99 dBm 632 mVSp-Sp 224 mVeff 0,00 dBm Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 55: Kanalauswahl (Nur Zweikanalmodell)

    HINWEIS. Wenn Sie die Taste zur Kanalauswahl drücken, während Sie sich im Menü Utility (Dienstprogramm), Save (Speichern), Recall (Abrufen) oder Help (Hilfe) befinden, kehrt die Bildschirmanzeige zur vorherigen Ansicht zurück. Die Kanäle können nicht umgeschaltet werden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 56: Ausgang Ein/Aus

    Signal an einen Prüfling gesendet wird. (Nur Zweikanalmodell) Sie können die Signalausgabe für Kanal 1 und Kanal 2 unabhängig voneinander aktivieren bzw. deaktivieren. Sie können einen der beiden Kanäle oder beide Kanäle jederzeit aktivieren. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 57: Rückseite

    4. EXT REF OUTPUT (Ext Ref Ausgang): Dies ist ein BNC-Anschluss für den externen Referenzausgang. Wenn Sie mehrere arbiträre Funktionsgeneratoren der AFG3000-Serie oder Ihren arbiträren Funktionsgenerator mit einem anderen Gerät synchronisieren möchten, verwenden Sie den Anschluss für den externen Referenzausgang.
  • Seite 58 8. Schraube zur Gehäuseerdung: Die Gehäuseerdungsschraube wird zum Erden des Geräts verwendet. Verwenden Sie eine genormte Schraube (Nr. 6-32, Länge bis 6,35 mm) 9. Diebstahlsicherung: Sichern Sie das Gerät an seinem Standort mit einem Standardsicherheitskabel für Laptops. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 59: Bedienungsgrundlagen

    6. Wählen Sie über die Schnelltasten auf dem Frontpaneel des Geräts einen Signalparameter aus. 7. Wählen Sie Frequency (Frequenz) als zu ändernden Parameter aus. 8. Ändern Sie den Frequenzwert unter Verwendung der numerischen Tasten. 9. Ändern Sie die Signalparameter mithilfe des Allzweckdrehknopfs und der Pfeiltasten. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 60: Kurzanleitung: Generieren Eines Sinussignals

    Ausgang Ein), um die Ausgabe zu aktivieren. Verwenden Sie die automatische Skalierungsfunktion des Oszilloskops, um das Sinussignal auf dem Bildschirm anzuzeigen. Wenn das Gerät ein Standardsinussignal ausgibt, kann das Oszilloskop manuell wie folgt eingestellt werden: 0,5 μs/div 200 mV/div Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 61 Bedienungsgrundlagen Um die Frequenz zu ändern, drücken Sie auf dem Frontpaneel die Schnelltaste Frequency/Period (Frequenz/Periode). Das Menü Frequency/Period/Phase (Freq./Periode/Phase) wird angezeigt, und Freq wird ausgewählt. Der Frequenzwert kann jetzt geändert werden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 62 Sie können einen Signalparameter auch mithilfe des Rahmenmenüs angeben. Bei dieser Methode werden die Schnelltasten auf dem Frontpaneel nicht verwendet. Wenn Sie einen Signalparameter unter Verwendung der Schnelltasten oder des Rahmenmenüs angeben, wird im Graphenbereich der aktive Parameter grün angezeigt. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 63: Kurzanleitung: Hilfesystem Für Das Gerät

    Drücken Sie die Rahmentaste Index, um eine Indexseite anzuzeigen. Drücken Sie die Rahmentaste Exit (Beenden) oder eine beliebige Taste auf dem Frontpaneel, um den Hilfetext vom Bildschirm zu entfernen und wieder zur Grafik- oder Parameteranzeige zurückzukehren. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 64: Möglichkeiten Für Zugriff

    Drücken Sie die Rahmentaste Show Topic (Thema anzeigen), um das Thema von der Indexseite anzuzeigen. Drücken Sie die Taste Utility (Dienstprogramm) und anschließend die Rahmentaste Language (Sprache). Wählen Sie die Sprache aus, in der Sie die Hilfethemen, Rahmenmenüs und Bildschirmmeldungen anzeigen möchten. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 65: Generieren Von Impulssignalen

    Mindestwert der drei Werte. Wenn Betriebsmodus = Continuous (Kontinuierlich): Temp1 = 0,8 * 2,0 * Impulsbreite – hFlanke; Temp2 = (Periode – Impulsbreite) * 0,8 * 2,0 – hFlanke; Temp3 = 0,625 * Periode. Dann: Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 66 Temp2 = (Periode – Impulsbreite) * 0,8 * 2,0 – vFlanke; Temp3 = 0,625 * Periode. Dann: Temp1 = 0,8 * 2,0 * Impulsbreite – vFlanke; Temp2 = (Periode – Flankenverzögerung – Impulsbreite) * 0,8 * 2,0 – vFlanke; Temp3 = 0,625 * Periode. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 67: Speichern/Abrufen Von Arbiträrsignalen

    Wenn Sie ein Signal in einem USB-Speicher speichern, wird eine Datei mit der Namenserweiterung TFW gespeichert. Sie können auch Signale abrufen, indem Sie auf dem Frontpaneel die Rahmentasten Arb (Arbiträr) > Arb Waveform Menu (Menü Arbiträr Signal) drücken. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 68 Drücken Sie die Rahmentaste -more- (-weiter-) im Untermenü Write to... (Schreiben in...), um die Menüs Lock/Unlock (Sperren/Sperre aufheben) und Erase (Löschen) anzuzeigen. Mit der Funktion Lock/Unlock (Sperren/Sperre aufheben) kann verhindert werden, dass Dateien versehentlich überschrieben werden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 69: Generieren Von Arbiträrsignalen

    Channel 1 (Kanal 1) und Edit Memory 2 (Speicher 2 bearbeiten) auf Channel 2 (Kanal 2). Verwenden Sie den Allzweckdrehknopf auf dem Frontpaneel, um die Dateien zu durchblättern. Wählen Sie dann eine Datei aus und drücken Sie Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 70: Ändern Von Arbiträrsignalen (Menü Edit (Bearbeiten))

    (Sinus), Square (Rechteck), Pulse (Impuls), Ramp (Rampe) und Noise (Rauschen). Wählen Sie Operation aus, um das Untermenü Operations (Operationen) anzuzeigen. Wählen Sie Read from... (Lesen aus...) aus, um einen Speicherort für Signaldaten von Internal (Intern) oder USB anzugeben. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 71 EMEM1/EMEM2 kopieren), um Signaldaten zwischen Edit Memory 1 (Speicher 1 bearbeiten) und Edit Memory 2 (Speicher 2 bearbeiten) zu kopieren. Wählen Sie Write to... (Schreiben in...) aus, um ein Untermenü anzuzeigen, in das Signaldaten geschrieben werden können. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 72: Beispiel 1: Arbiträrsignal Bearbeiten

    Drücken Sie Execute (Ausführen). Wählen Sie erneut unter Operation Line (Zeile) aus, und bearbeiten Sie die Zeile wie folgt: X1: 251, Y1: 16382 X2: 500, Y2: 8191 Drücken Sie Execute (Ausführen). Speichern Sie dieses Signal unter Benutzer2. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 73 Fügen Sie danach ein Signal ein. Drücken Sie Read from... (Lesen aus...), und wählen Sie Benutzer1. Drücken Sie Paste at Beginning (Am Beginn einfügen). Wählen Sie das Signal Benutzer2 und dann Paste (Einfügen). Das hier dargestellte Signal wird erstellt. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 74: Beispiel 2: Arbiträrsignal Bearbeiten

    X: 751, Y: 8191 Drücken Sie nach jedem Bearbeiten der Daten Execute (Ausführen), um die aktualisierten Daten zu übernehmen. Speichern Sie dieses Signal unter Benutzer3. Hier ist das Signal Benutzer3 als Beispiel auf einem Oszilloskopbildschirm dargestellt. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 75: Generieren Von Rauschen/Gleichstrom

    Waveform Menu (Menü Weitere Signale). Wählen Sie Noise (Rauschen) aus. Sie können Signalparameter für Noise (Rauschen) festlegen. Dies ist ein Beispiel für ein auf dem Oszilloskopbildschirm angezeigtes Gaußsches Rauschen. Drücken Sie auf DC (Gleichstrom), um die Gleichstromparameter anzuzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 76: Generieren Von Burst-Signalen

    Modus Gate-gesteuerter Burst. Wenn extern ein effektives Gate-Signal anliegt, die Taste Manual Trigger (Manueller Trigger) gedrückt wird, ein Fernsteuerungsbefehl angewendet wird oder während 50 % des ausgewählten internen Triggerintervalls gibt das Gerät ein kontinuierliches Signal aus. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 77: So Generieren Sie Ein Gate-Gesteuertes Burst-Signal

    Gate-Signal oder einem externen Signal, das am Anschluss Trigger Input (Trigger ein Gate-gesteuertes Eingang) am Frontpaneel anliegt, aktiviert bzw. deaktiviert. Solange das Burst-Signal Gate-Signal „wahr“ ist oder die Taste Manual Trigger (Manueller Trigger) auf dem Frontpaneel gedrückt wird, gibt das Gerät ein kontinuierliches Signal aus. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 78: Wobbeln Von Signalen

    Ist Gate ausgewählt, werden die Parameter für die Burstanzahl ignoriert. Wobbeln von Signalen Durch das Wobbeln wird ein Signal mit einer Ausgabesignalfrequenz ausgegeben, die linear oder logarithmisch variiert. Folgende Parameter können für Sweep (Wobbeln) festgelegt werden: Startfrequenz Stoppfrequenz Wobbelzeit Rückkehrzeit Mittenfrequenz Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 79 (Startfrequenz), Stop Frequency (Stoppfrequenz), Sweep Time (Wobbelzeit) und Return Time (Rückkehrzeit). Return Time (Rückkehrzeit) ist die Zeitspanne zwischen Stop Frequency (Stoppfrequenz) und Start Frequency (Startfrequenz). Drücken Sie die Taste -more- (-weiter-), um das zweite Wobbelmenü anzuzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 80 Wobbelmenü anzuzeigen. Sie können auf dieser Seite den Wobbelmodus (Repeat (Wiederholung) oder Trigger) sowie die Triggerquelle auswählen. Dies ist ein Beispiel für einen Oszilloskopbildschirm. Das obere Beispiel zeigt ein Wobbelsignal. Dies ist ein Triggerausgangssignal. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 81: Modulieren Von Signalen

    Wählen Sie ein Signal aus und drücken Sie die Taste Modulation auf dem Frontpaneel. In diesem Beispiel wird das Sinus-Signal als Ausgabesignal (Trägersignal) verwendet. Drücken Sie die obere Rahmentaste, um das Modulationsauswahlmenü anzuzeigen. Wählen Sie AM als Modulationsart aus. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 82 Sie können im internen Speicher oder im USB-Speicher eine Modulationsform auswählen. Die folgenden Gleichungen zeigen die Ausgangsamplitude bei AM-, FM- und PM-Modulation (in diesem Beispiel wird ein Sinussignal als Träger- und Modulationssignal verwendet): AM: Ausgang(V (1 + Sp-Sp FM: Ausgang(V Sp-Sp PM: Ausgang(V Sp-Sp Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 83 Amplitude bei einem Signal mit AM-Modulation (interne Modulationsquelle gewählt) dargestellt: Tiefe Maximalamplitude 120% A (V Sp-Sp 100% A (V ) * 0,909 Sp-Sp A (V ) * 0,682 Sp-Sp A (V ) * 0,455 Sp-Sp Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 84: So Geben Sie Ein Fsk-Signal Aus

    Sie die FSK-Rate festlegen. Wenn Sie External (Extern) auswählen, wird die FSK-Rate nicht berücksichtigt. Stellen Sie Hop Frequency (Sprungfrequenz) ein. Die Trägersignalfrequenz wechselt mit der angegebenen FSK-Rate zur Sprungfrequenz und kehrt anschließend zur ursprünglichen Frequenz zurück. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 85: So Geben Sie Ein Pwm-Signal Aus

    Bedienungsgrundlagen Schnelltipp Die Geräte der AFG3000-Serie generieren ein phasenkontinuierliches FSK-Signal. So geben Sie ein Führen Sie die folgenden Schritte durch, um ein PWM-Signal auszugeben: PWM-Signal aus Drücken Sie auf dem Frontpaneel die Taste Pulse (Impuls). Drücken Sie dann die Rahmentaste Pulse Parameter Menu (Menü...

  • Seite 86: Triggerausgang

    Einschränkungen. Siehe die nachfolgenden Schnelltipps. Modus Sweep (Wobbeln): Wenn der Wobbelmodus Repeat (Wiederholung) oder Trigger und eine interne Triggerquelle ausgewählt sind, ist der Triggerausgang ein Rechtecksignal, und die ansteigende Flanke befindet sich am Beginn jeder Ablenkung. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 87 Triggerquelle ist der Triggerausgang ein Rechtecksignal und die ansteigende Flanke befindet sich am Beginn jeder Burstperiode. Wenn eine externe Triggerquelle ausgewählt wurde, ist am Triggerausgang solange der Pegel hoch, wie dieser auch am Triggereingang hoch ist. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 88: Anpassen Der Parameter Von Zweikanalsignalen (Nur Zweikanalmodelle)

    Anpassen der Parameter von Zweikanalsignalen (nur Zweikanalmodelle) Phase Die AFG3000-Serie verwendet zum Ändern der Frequenz eine Methode mit Phasenkontinuität. Wenn Sie die Frequenz eines Kanals ändern, beeinflusst dies die Phasenbeziehung zwischen den beiden Kanälen. Das Instrument generiert z. B. ein Sinussignal mit 5 MHz für CH1 und CH2, und die Phase wird zwischen den beiden Kanälen eingestellt.
  • Seite 89 Gerät die Signalerzeugung ein, passt die Phasen von beiden Kanälen an und startet automatisch die Signalerzeugung neu. Amplitude Um die CH1- und Ch2-Amplitude auf den gleichen Pegel festzulegen, gehen Sie wie folgt vor: Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 90 Drücken Sie auf dem Frontpaneel die Schnelltaste Frequency/Period (Frequenz/Periode), um das Menü Frequency/Period Parameter (Frequenz/Periode Parameter) anzuzeigen. Sie können die CH1- und CH2-Frequenz auf den gleichen Wert festlegen, indem Sie im dritten Rahmenmenü von oben On (Ein) auswählen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 91: Einrichten Der Lastimpedanz

    Bedienungsgrundlagen Einrichten der Lastimpedanz Die Ausgangsimpedanz der AFG3000-Serie beträgt 50 Ω. Wenn eine von 50 Ω abweichende Last angeschlossen wird, unterscheiden sich die angezeigte Amplitude, der Offset und der hohe/niedrige Pegel von der Ausgangsspannung. Damit die angezeigten Werte denen der Ausgangsspannung entsprechen, müssen Sie die Lastimpedanz einstellen.

  • Seite 92: Invertieren Der Signalpolarität

    Rahmentasten Output Menu (Menü Ausgabe) > Invert (Invertieren), um das CH2-Signal zu invertieren. Drücken Sie auf dem Frontpaneel die Taste CH1 Output On (CH1 Ausgang Ein), um die Ausgabe zu aktivieren. So erhalten Sie ein Differenzsignal. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 93: Hinzufügen Von Rauschen

    Dies ist ein Signal vor dem Hinzufügen von Rauschen. Dies ist ein Signal nach dem Hinzufügen von Rauschen. Um einen Überlauf durch das Hinzufügen von Rauschen zu verhindern, wird die Amplitude des Ausgangssignals automatisch halbiert. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 94: Hinzufügen Von Signalen (Afg3100- Und Afg3200-Serie)

    Rückseite des Geräts an. Drücken Sie auf dem Frontpaneel die Taste Top Menu (Hauptmenü), und drücken Sie dann die Rahmentaste Output Menu (Menü Ausgabe). Drücken Sie External Add (Ext. Signal addieren), um diese Funktion auf On (Ein) zu schalten. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 95: Generieren Eines Differenzsignals

    (CH1 Ausgang) drücken, um den Ausgang zu aktivieren. Generieren eines Differenzsignals Ein Zweikanalgerät kann zur Generierung eines Differenzsignals verwendet werden, wenn CH2 so programmiert wird, dass darüber das Komplement von CH1 ausgegeben wird. Die CH2-Einstellungen können bequem über die CH1-Komplementfunktion konfiguriert werden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 96 CH2-Amplitudeneinstellungen von CH1 invertiert. HINWEIS. Wenn in einem Gerät der Serien AFG310x oder AFG325x die Option CH1 ausgewählt wird, zeigt das Gerät im Menü Output (Ausgabe) die Option External Add Off/On (Externes Signal addieren Ein/Aus) an. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 97: Externer Referenztakt

    Schnelltipps Die Anschlüsse für den externen Ein- und Ausgang werden zum Synchronisieren von mehreren Geräten der Serie AFG3000 verwendet. Das Gerät kann sowohl die interne als auch die externe Quelle als Referenzsignal verwenden. Wenn die interne Referenz aktiviert ist, wird ein 10 MHz-Referenzsignal an der Rückseite des Anschlusses EXT REF...

  • Seite 98: Synchronbetrieb

    Trigger Out (Trigger Ausg.) - Sync (Synchron.) Clock Ref (Referenztakt) - Internal (Intern) Stellen Sie das untergeordnete Instrument ein. Öffnen Sie das Menü System, und drücken Sie dann die Rahmentaste Clock Ref (Referenztakt), um External (Extern) auszuwählen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 99 Master und Slave 0 (null) betragen soll, müssen Sie die Verzögerung des Master-Geräts einstellen. 12. Der Bildschirm zeigt Signale, nachdem die Verzögerung zum übergeordneten Gerät eingestellt wurde. Das obere Signal zeigt das übergeordnete und die beiden unteren Signale die untergeordneten Geräte. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 100: Usb-Speicher

    übergeordnete und das untergeordnete Gerät Inf-Cycles (Unendliche Zyklen). Ändern Sie die Triggerquelle des übergeordneten Geräts auf Internal (Intern), damit die Signalerzeugung erneut gestartet wird. USB-Speicher Alle Tektronix Arbiträrsignal-/Funktionsgeneratoren der AFG3000-Serie verfügen über einen USB-Speicheranschluss, um folgende Aufgaben zu ermöglichen: Speichern und Abrufen benutzerdefinierter Signale auf/von einem USB-Speicher...

  • Seite 101: Menü Utility (Dienstprogramm)

    Querschnitt kleiner als 20 mm x 12 mm an. Verwenden Sie zum Anschließen eines USB-Speichers mit einem größeren Querschnitt ein USB-Verlängerungskabel. Die Geräte der AFG3000-Serie unterstützen USB-Speichergeräte mit den Dateisystemen FAT12, FAT16 oder FAT32. HINWEIS. Die Emissionen überschreiten möglicherweise den Grenzwert der Spezifikation, wenn ein USB-Kabel an den USB-Speicheranschluss...
  • Seite 102 Ausg.). (Siehe Seite 70.). Reference Clock (Referenztakt). (Siehe Seite 81.). Sie können die Geräteeinstellungen beim Einschalten auswählen. Durch die Ausführung der Funktion Secure werden alle Daten gelöscht, ausgenommen die MAC-Addresse, Kalibrierungsdaten und die Seriennummer des Geräts. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 103 Menü zurückzukehren. Drücken Sie die Taste -more- (-weiter-), um die zweite Seite anzuzeigen. 15. Informationen zu Backup/Restore (Sicherung/Wiederherstellen) finden Sie unter Schritt 16. Sie können die Signalparameter eines Kanals in einen anderen Kanal kopieren. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 104: Speichern/Abrufen Der Geräteeinstellung

    Menüs Security (Sicherheit).). Speichern/Abrufen der Geräteeinstellung Sie können die Geräteeinstellungen als Dateien im internen Speicher oder einem externen USB-Speicher speichern. Sie können die gespeicherten Einstellungen aus einer Datei im internen Speicher oder einem USB-Speicher abrufen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 105 Eingabetaste auf dem Frontpaneel, um das Zeichen einzugeben. Um ein Setup abzurufen, drücken Sie auf dem Frontpaneel die Taste Recall (Abrufen). Wählen Sie einen Speicherort (Internal (Intern) oder USB) aus, und drücken Sie dann die Rahmentaste Recall (Abrufen). Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 106: Speichern Des Bildschirminhalts

    Bildschirm an, den Sie als Bild speichern möchten. Drücken Sie dann gleichzeitig die beiden Pfeiltasten unterhalb des Drehknopfs auf dem Frontpaneel. Auf dem Bildschirm wird die Meldung angezeigt, dass der Bildschirminhalt erfolgreich gespeichert wurde. Drücken Sie OK. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 107: Verwenden Des Menüs Security (Sicherheit)

    Mithilfe des Menüs Security (Sicherheit) können Sie den Zugriff auf die folgenden Menüs einschränken: Firmware-Update Menü Service (Informationen zum Menü Service finden Sie im Servicehandbuch.) Zugriffsschutz Der Zugriffsschutz ist standardmäßig ausgeschaltet. Um den Zugriffsschutz einzuschalten, gehen Sie wie folgt vor: Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 108 Wenn zuvor kein bestimmtes Kennwort festgelegt wurde, verwenden Sie das Standardkennwort DEFAULT. Wählen Sie OK, um den Zugriffsschutz zu aktivieren. HINWEIS. Wenn Access Protection (Zugriffsschutz) aktiviert ist, wird die Rahmentaste Change Password (Kennwort verändern) deaktiviert. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 109: Ändern Des Kennworts

    Bedienungsgrundlagen Bevor Sie das Kennwort zum ersten Mal ändern, lautet das Standardkennwort Ändern des Kennworts DEFAULT. Gehen Sie wie folgt vor, um das Kennwort zu ändern: Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 110 Eingabe auf dem Bildschirm angezeigt. Achten Sie sorgfältig darauf, dass Sie die gewünschten Zeichen eingeben. Wählen Sie OK, um das neue Kennwort zu aktivieren. HINWEIS. Das Kennwort muss mindestens vier und darf höchstens zwölf Zeichen lang sein. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 111: Arbexpress

    HINWEIS. Um den Zugriffsschutz zu aktivieren oder zu deaktivieren, müssen Sie das von Ihnen eingerichtete Kennwort eingeben. Wenn Sie das Kennwort vergessen haben, müssen Sie das Gerät an Tektronix senden, um das Kennwort zurückzusetzen. ArbExpress ArbExpress ist eine auf Windows basierende Software zum Erstellen und Bearbeiten von Signalen für Tektronix AWG- und AFG-Geräte.
  • Seite 112 Funktionen der Anwendung zuzugreifen. Weitere Informationen finden Sie in der Online-Hilfe zu ArbExpress. Statusleiste: Die Statusleiste befindet sich unterhalb der Anzeige für das Signal und den Markern. Sie zeigt Informationen über die Anwendung und das Signal an. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 113 Mit Settings (Einstellungen) wählen Sie das gewünschte Signal und den Gerätetyp. Mit Vertical (Vertikal) können Sie die vertikalen Parameter des Signals einstellen. Mit Horizontal können Sie die horizontalen Parameter des Signals einstellen. Klicken Sie auf Preview (Vorschau), um das Signal anzuzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 114 Diese Anwendung bietet eine Reihe von Beispielgleichungen, die Sie direkt verwenden oder bearbeiten können. Über Command List (Befehlsliste) können Sie Befehle, Funktionen, Einheiten und Operationen auswählen. Mit Preview (Vorschau) können Sie das Signal nach dem Zusammenstellen der Gleichung anzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 115 Bereich Resultant Waveform (Resultierendes Signal) angezeigt. Sehen Sie nun ein Beispiel für ein Rechtecksignal, dem Rauschen hinzugefügt wird. 13. Sie können Tektronix-Geräte der Serien AWG/AFG mit ArbExpress fernsteuern. Wählen Sie im Menü Communication (Kommunikation) den Befehl AWG/AFG File Transfer & Control... (Dateiübertragung &...
  • Seite 116 Speichern Sie das Signal im .tfw-Format. Kopieren Sie die Signaldaten in einen USB-Speicher, und laden Sie das Signal in den Arbiträrsignal-/Funktionsgenerator. Die Geräte der AFG3000-Serie geben die abgerufenen Signaldaten aus. Dies ist ein Beispiel für einen Oszilloskop-Bildschirm. Fs entspricht der eingestellten Frequenz des Ausgangssignals.

  • Seite 117: Anwendungsbeispiele

    Beispielen sollen die Gerätefunktionen erläutert und Ihnen Anregungen vermittelt werden, wie Sie diese verwenden können, um eigene Lösungen für Messaufgaben zu finden. Lissajous-Figuren Verwenden Sie das Zweikanalmodell der AFG3000-Serie, um eine Lissajous-Figur zu erstellen und die Signale mit einem Oszilloskop anzuzeigen. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 118 Signal auf dem Raster angezeigt wird. Eine Lissajous-Figur wird angezeigt. Verwenden Sie den Allzweckdrehknopf am Gerät, um die Phase von CH1 oder CH2 zu ändern. Beobachten Sie, ob sich die Form der Lissajous-Figur ändert. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 119: Messen Von Filtermerkmalen

    (Wobbeln) aus, und legen Sie Start Frequency (Startfrequenz), Stop Frequency (Stoppfrequenz) sowie Sweep Time (Wobbelzeit) so fest, dass das Signal im Raster angezeigt wird. Die Frequenzmerkmale des Filters können in Wobbelzeit und der Zeitbasis des Oszilloskops gemessen werden. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 120: Motordrehzahlsteuerung Durch Pulsweitenmodulation

    Oszilloskop an. Vergewissern Sie sich, dass ein PWM-Signal auf dem Oszilloskopbildschirm angezeigt wird. Wählen Sie Pulse Duty (Impuls-Tastverhältnis) aus, und ändern Sie die Tastverhältnisrate. Beachten Sie, dass sich die Motordrehzahl ändert, wenn Sie das Tastverhältnis ändern. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 121: Carrier Null (Frequenzmodulation)

    Trägerfrequenz: 1 Modulationsfrequenz: 2 kHz Ändern Sie Deviation (Abweichung). Legen Sie die Abweichung auf 4,8096 kHz fest. Das Trägersignal wird zu Null. Vergewissern Sie sich, dass auf dem Spektrumanalysator ein Trägersignal von Null angezeigt wird. Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 122 Anwendungsbeispiele Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

  • Seite 123: Index

    Frequenzmodulation Ausgangsschaltkreise, 22 CSV-Datei, ArbExpress, 99 Lissajous-Figuren, 101 ArbExpress, x, 95, 100 Frequenzspanne, Arbiträrsignal speichern, 51 Wobbelsignal, 63 Bedienungsgrundlagen, 97 Frontpaneel, 25 Bildschirmbenutzeroberfläche, 96 Default (Standard), FSK (Frequenzumtastung) Arbiträrsignaldaten Einschalteinstellungen, 6 Ausgangssignal ändern, 68 Geräteeinstellungen, 90 Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 124 Registerkarte View (Ansicht) Hinzufügen von Signalen, 78 Bildschirmbenutzeroberfläche, 26 Rückkehrzeit, Wobbelsignal, 62 Netzschalter, 5 Rückseite, 41 Frontpaneel, 26 Impulssignal Number of Points (Anzahl generieren, 49 der Punkte), Menü Edit Impulssignalformeln, 49 (Bearbeiten), 54 Invertieren der Signalpolarität, 76 Schnellstart-Benutzerhandbuch für die AFG3000-Serie...
  • Seite 125 Zugriffsschutz, 91 Spannungseinheiten, Tastenfeld Firmware-Update, 15 Konvertierungstabelle für Frontpaneel, 25 VSp-Sp, Veff und dBm, 38 TFS-Datei Speichern des Geräteeinstellung Bildschirminhalts, 90 speichern, 90 Speichern/Abrufen der Thermischer Geräteeinstellung, 88 Überlastungsschutz, 24 Speichern/Abrufen von Triggerausgang, 70 Arbiträrsignalen, 51, 88 Schnellstart-Benutzerhandbuch für die AFG3000-Serie...

Inhaltsverzeichnis
