Installation
Kompensieren eines anderen passiven Spannungstastkopfs als TPP0500 oder
TPP1000
Wenn Sie einen passiven Spannungstastkopf zum ersten Mal an einen Eingangskanal anschließen, sollten Sie den Tastkopf
kompensieren, um ihn auf den betreffenden Eingangskanal des Oszilloskops abzugleichen.
Wenn Sie die automatische Tastkopfkompensation, die weiter oben für die TPP0500- und TPP1000-Tastköpfe
eines passiven TPP0500- oder TPP1000-Spannungstastkopfs
Tektronix-Tastkopf als TPP0500/TPP1000 verwenden möchten, schlagen Sie im Bedienerhandbuch zu Ihrem Tastkopf nach, ob
dieser dafür geeignet ist. Anderenfalls führen Sie folgende Schritte durch, um den passiven Tastkopf zu kompensieren:
1.
Befolgen Sie die Schritte der
Funktionsprüfung. Siehe unter
Funktionstest
auf Seite 12.
2.

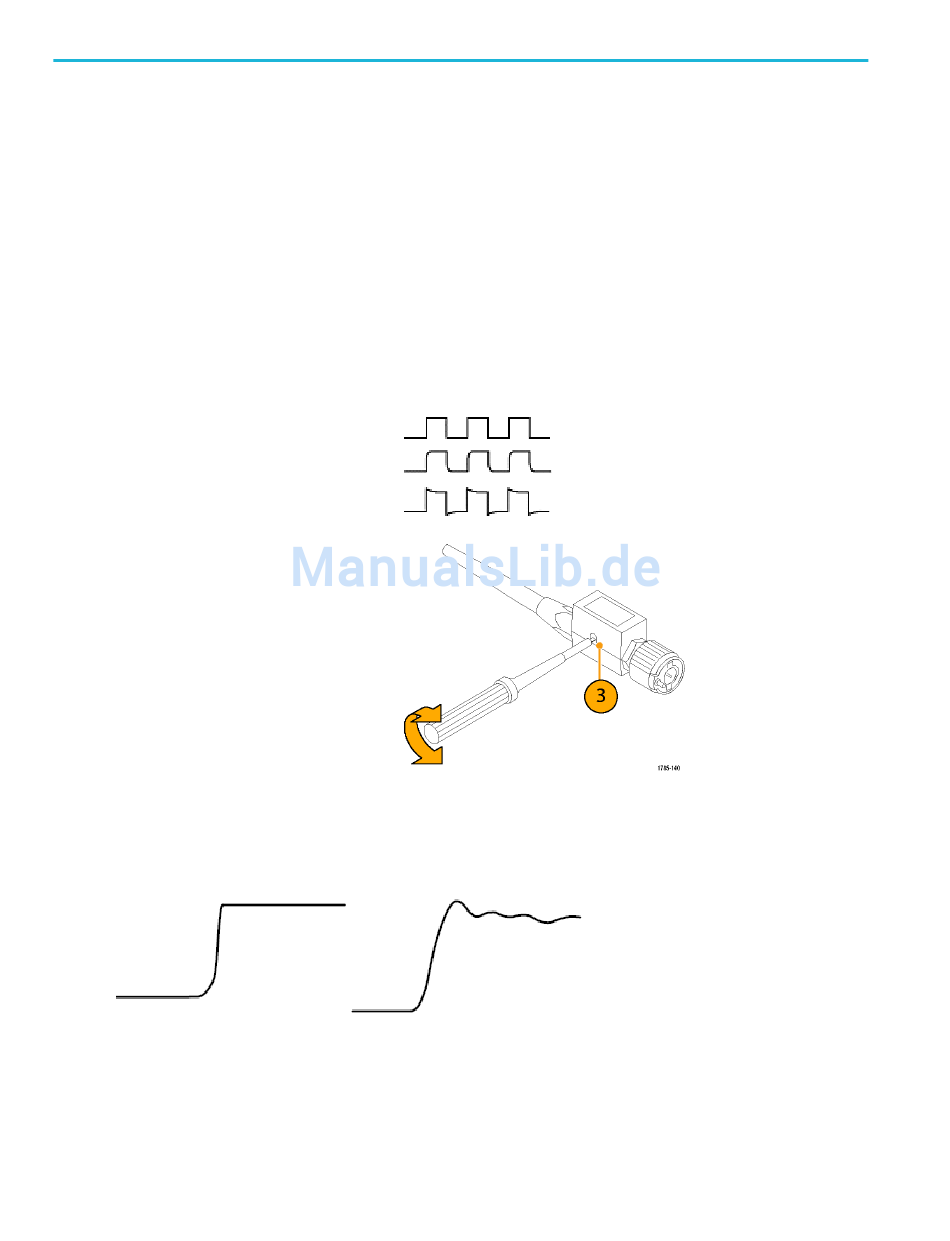

Überprüfen Sie die Form des
angezeigten Signals, um festzustellen, ob
der Tastkopf ordnungsgemäß
kompensiert ist.
3.
Ändern Sie, falls erforderlich, die
Tastkopfeinstellung. Wiederholen Sie
diesen Vorgang so oft wie nötig.
Schnelltipps
Verwenden Sie einen möglichst kurzen Erdungsleiter und Signalpfad, um das tastkopfinduzierte Überschwingen und die
Verzerrung des gemessenen Signals gering zu halten.
Signal mit einem kurzen Erdungsleiter Signal mit einem langen Erdungsleiter
16
auf Seite 14 beschrieben ist, für einen anderen passiven
Ordnungsgemäß kompensiert
Unterkompensiert
Überkompensiert
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Kompensieren
