5.
Wählen Sie Rechts angeordnet, um auf einen I2S-Datenstrom zu triggern, bei dem sich die Daten nach der rechten Flanke
des Wortauswahltakts ausrichten.
6.
Wählen Sie TDM, um auf das Zeitmultiplexen zu triggern.
7.
Drücken Sie Konfigurieren und die entsprechenden seitlichen Menütasten, um mit den Einstellungen für die I2S-
Triggerung fortzufahren.

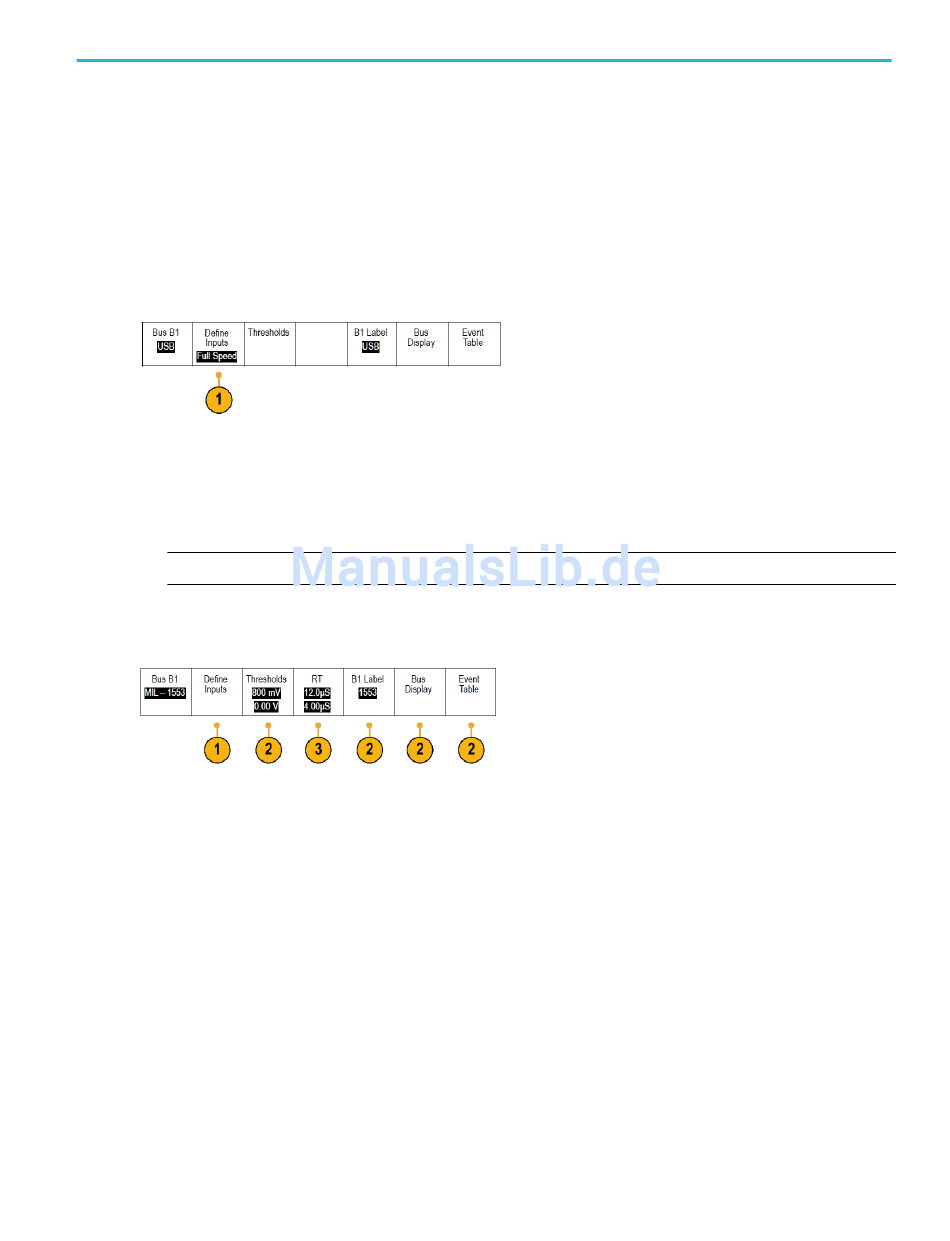

USB-Bus
Um Daten von einem USB-Bus zu erfassen, müssen auch diese Elemente eingerichtet werden:
1.
Wenn Sie USB ausgewählt haben, drücken Sie Eingänge definieren, um die USB-Bus-Geschwindigkeit und den
Tastkopftyp einzustellen.
2.
Die Menüs für Schwellenwerte, Bezeichnung, Busanzeige und Ereignistabelle funktionieren ähnlich wie bei den anderen
seriellen Bussen.
HINWEIS. Für Hochgeschwindigkeits-USB sind Modelle mit einer Bandbreite von 1 GHz erforderlich.
MIL STD 1553
Um Daten von einem MIL-STD1553-Bus zu erfassen, müssen auch folgende Elemente eingerichtet werden:
1.
Drücken Sie Eingänge definieren, und drehen Sie Mehrzweck a, um die gewünschten Optionen im seitlichen Menü
auszuwählen.
Wählen Sie die Polarität entsprechend dem zu erfassenden MIL-STD-1553-Bus aus.
2.
Die Menüoptionen Schwellenwerte, Bezeichng., Busanzeige und Ereignistabelle funktionieren ähnlich wie bei anderen
seriellen Bussen.
3.
Drücken Sie RT, wenn Sie den maximalen und minimalen Standardwert für die Ansprechzeit (RT) ändern möchten.
Busaktivität in der physischen Schicht
Die Oszilloskopsignalspuren der analogen Kanäle 1 bis 4, der digitalen Kanäle D15 bis D0 und berechneten Signale sowie die
Spuren, die beim Anzeigen eines Busses zu sehen sind, zeigen immer die Busaktivität der physischen Schicht. In der Anzeige
der physischen Schicht werden früher übertragene Bits auf der linken Seite dargestellt, später übertragene Bits werden auf der
rechten Seite dargestellt.
2
•
I
C-, CAN- und CAN-FD-Busse übertragen das MSB (höchstwertige Bit) zuerst
•
SPI-Busse geben keine Bitreihenfolge an
RS-232- und LIN-Busse übertragen das LSB (niedrigstwertige Bit) zuerst.
•
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Signal erfassen
75
