Analyse von Signal- oder Strahldaten

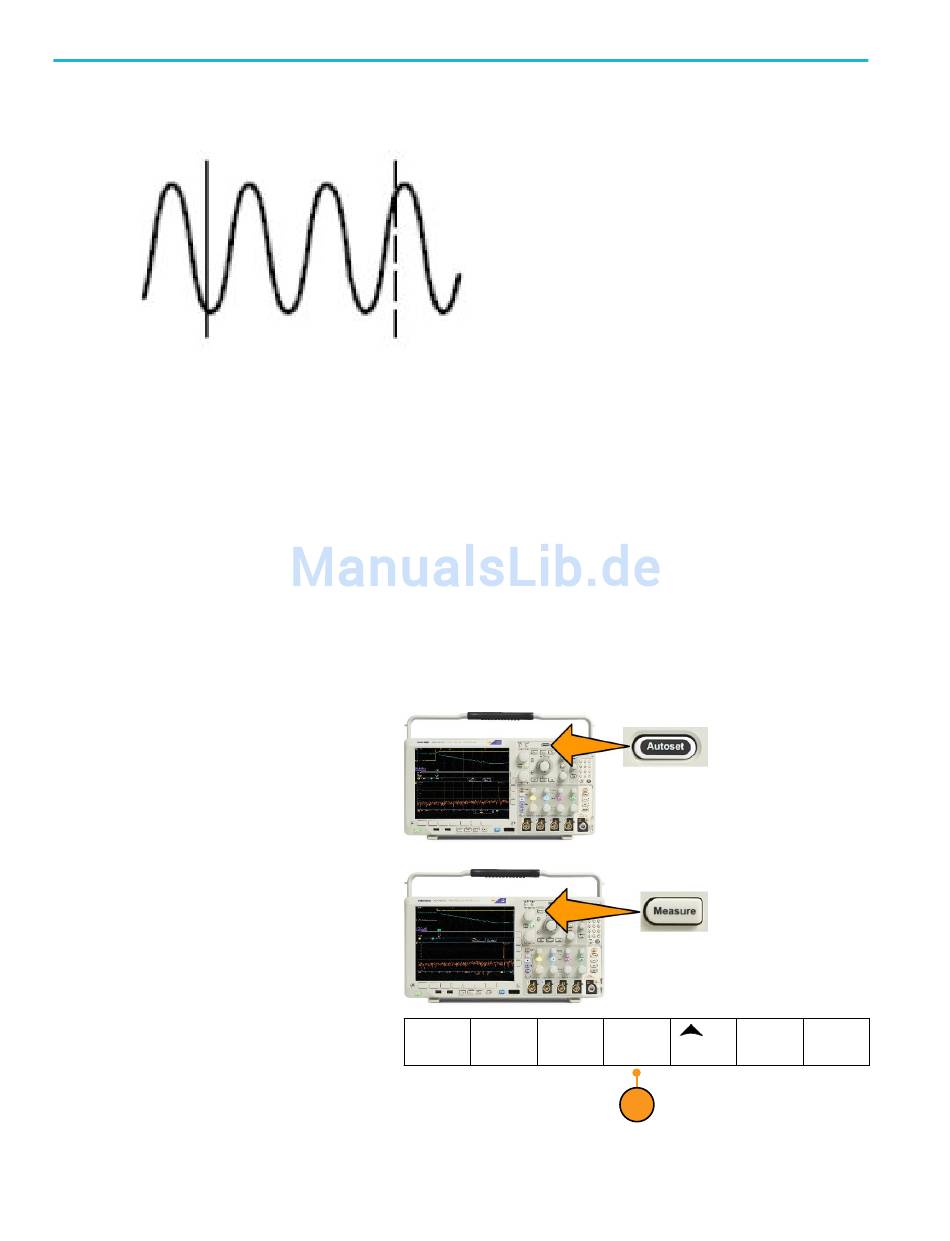

Die vertikalen Cursorlinien auf dem Bildschirm messen horizontale Parameter, normalerweise die Zeit.
Die quadratischen und kreisförmigen Symbole in der Anzeige bilden die beiden Mehrzweckknöpfe ab, wenn sowohl vertikale als
auch horizontale Cursor vorhanden sind.
Verwenden von XY-Cursorn
Bei aktivierter XY-Anzeige erscheinen die Cursoranzeigen rechts neben dem unteren Raster (XY). Sie erscheinen als Rechteck-,
Polar-, Produkt- oder Verhältnisanzeige. Das Oszilloskop zeigt Signale im oberen Raster (YT) als Vertikalbalkencursor an.
Einrichten eines Histogramms
Sie können entweder ein vertikales (Spannungs-) oder ein horizontales (Zeit-)Histogramm anzeigen. Verwenden Sie
Histogramm-Messungen, um statistische Messdaten für einen Signalabschnitt entlang einer Achse zu gewinnen. Die Quelle für
ein Histogramm kann einer der vier bzw. zwei analogen Kanäle, ein mathematisches Signal oder eines der vier bzw. zwei
Referenzsignale sein.
Anzeigen eines Histogramms
1.
Richten Sie das Oszilloskop ein, um das
Signal anzuzeigen, über das das
Histogramm gemessen werden soll.
Nutzen Sie Auto-Setup, wenn zutreffend.
2.
Drücken Sie Messen.
3.
Drücken Sie im unteren Menü auf
Histogramm.
138
Messung
Messung
Indikatoren
hinzufügen
entfernen
Benutzerhandbuch für die Oszilloskop-Baureihe MDO4000C
Histogramm
Weiter
3
Cursor auf
Bildschirm
anzeigen
