Signal erfassen
2.
Drücken Sie Bus. Drehen Sie den Drehknopf Mehrzweck a, um durch die Liste der Bustypen zu blättern und den
gewünschten Bus auszuwählen: Parallel, ARINC429, I
STD-1553.
Welche Menüelemente angezeigt werden, hängt vom Oszilloskopmodell und den installierten Anwendungsmodulen ab.
3.

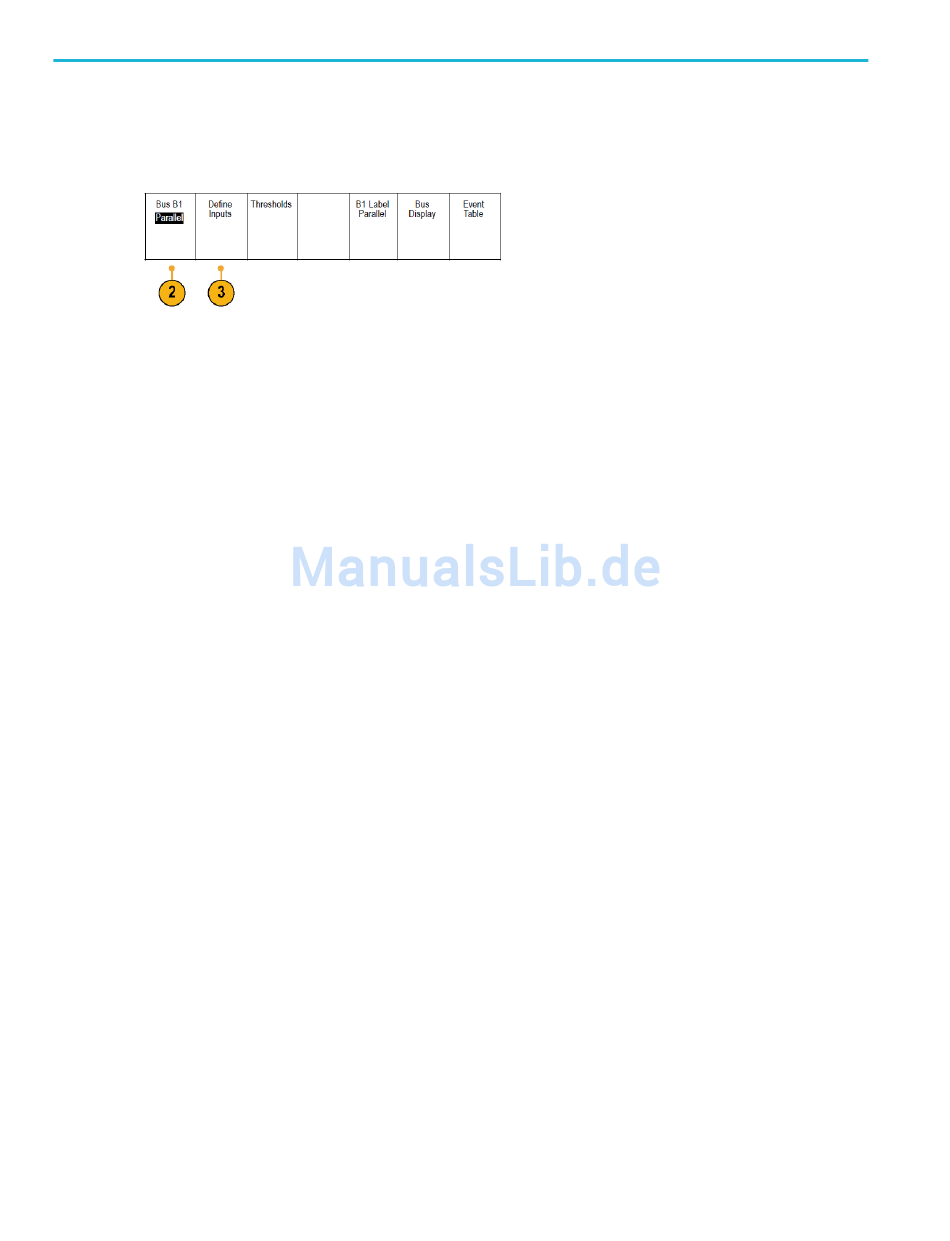

Drücken Sie Eingänge definieren. Die Optionen hängen vom ausgewählten Bus ab.
•
Definieren Sie mithilfe der Tasten des seitlichen Menüs die Parameter für die Eingänge, z. B. spezielle Signale für
einen analogen oder digitalen Kanal.
Wenn Sie Parallel auswählen, drücken Sie die seitliche Menütaste, um die Option Getaktet zu aktivieren bzw. zu
•
deaktivieren.
•
Drücken Sie die Taste des seitlichen Menüs, um die Taktflanke zum Takten der Daten auszuwählen: ansteigende
Flanke, abfallende Flanke oder beide Flanken.
Drehen Sie Mehrzweck a , um die Anzahl der Datenbits im parallelen Bus auszuwählen.
•
•
Drehen Sie Mehrzweck a, um das gewünschte, zu definierende Bit auszuwählen.
•
Drehen Sie Mehrzweck b, um den gewünschten analogen oder digitalen Kanal als Quelle für das Bit auszuwählen.
64
2
C, SPI, RS-232, CAN, LIN, FlexRay, Audio, USB, Ethernet oder MIL-
