Durchführen von Cursor-Messungen
Messung der
Schwingungsfrequenz
und -amplitude
TDS2000C und TDS1000C-EDU Benutzerhandbuch
Mit den Cursorn können Sie schnelle Zeit- und Amplitudenmessungen am Signal
durchführen.
Um die Schwingungsfrequenz auf der ansteigenden Flanke eines Signals zu
messen, gehen Sie wie folgt vor:
1. Drücken Sie die Taste Cursor, um das Menü „Cursor" anzuzeigen.
2. Drücken Sie Typ ► Zeit.
3. Drücken Sie Quelle ► CH1.
4. Drücken Sie die Optionstaste Cursor 1.
5. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste
Spitze der Schwingung zu setzen.
6. Drücken Sie die Optionstaste Cursor 2.
7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die zweite
Spitze der Schwingung zu setzen.
Die Zeitdifferenz Δ (delta), und Frequenz (die gemessene
Schwingungsfrequenz) wird im Menü Cursor angezeigt.
8. Drücken Sie Typ ► Periode.
9. Drücken Sie die Optionstaste Cursor 1.
10. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste
Spitze der Schwingung zu setzen.
11. Drücken Sie die Optionstaste Cursor 2.
12. Drehen Sie den Mehrfunktions-Drehknopf, um Cursor 2 auf die tiefste Stelle
der Schwingung zu setzen.

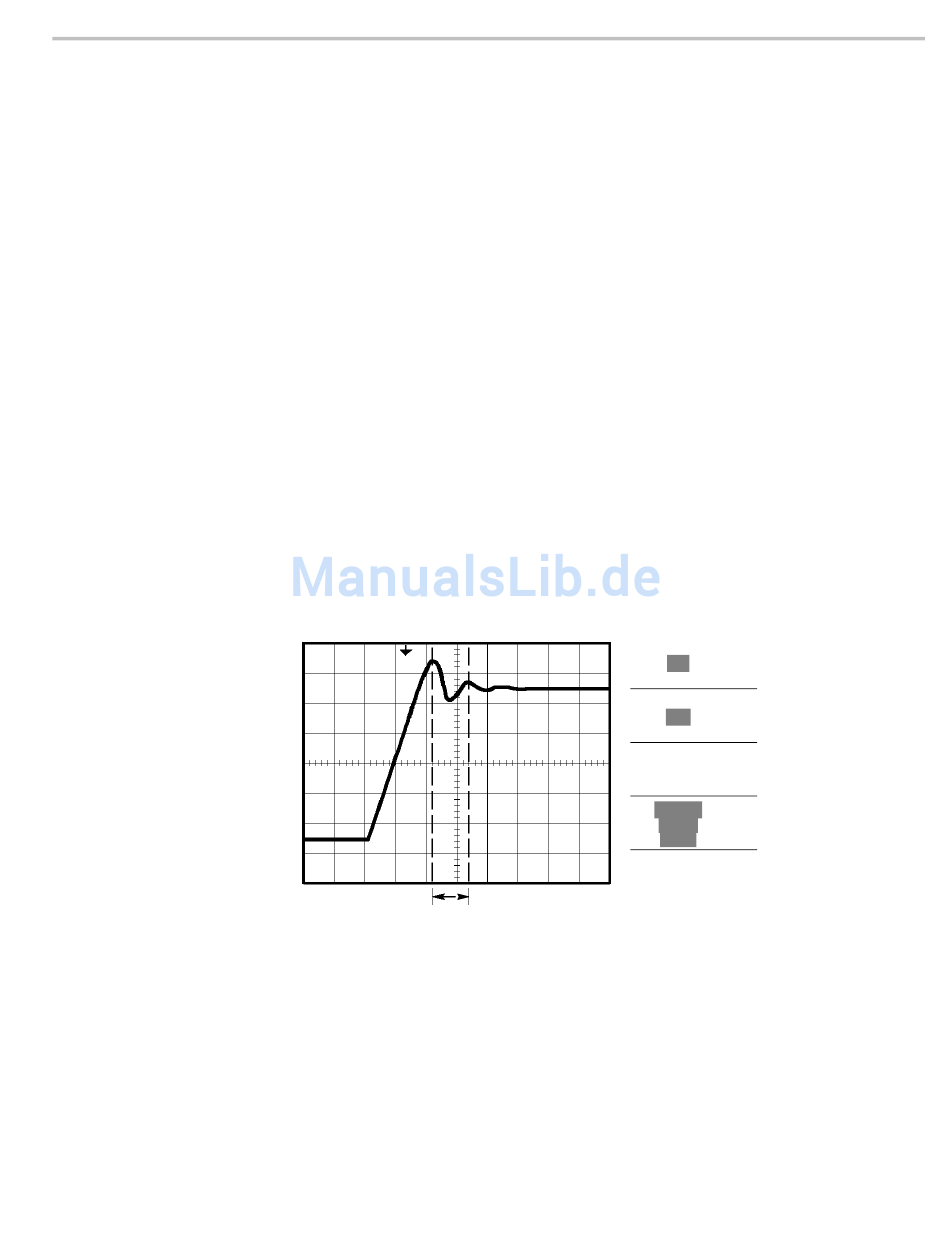

Anwendungsbeispiele
Typ
Zeit
Quelle
CH1
Δt 540,0 ns
1/Δt 1,852 MHz
ΔV 0,44 V
Cursor1
180 ns
1,40 V
Cursor2
720 ns
0,96 V
37
