3. Legen Sie die Pegel im Menü auf dem
seitlichen Rahmen fest.
Verwenden Sie hohe und niedrige Pegel zur
Berechnung der Anstiegs- und Abfallzeiten.
Verwenden Sie die mittlere Referenz primär
für Messungen zwischen Flanken, z. B.
Impulsbreiten.
Manuelle Messungen mit Cursorn vornehmen
Cursor sind Markierungen auf dem Bildschirm, die Sie in der Signalanzeige positionieren, um manuelle Messungen an
erfassten Daten vorzunehmen. Sie werden als horizontale und/oder vertikale Linien angezeigt. So verwenden Sie Cursor auf
analogen oder digitalen Kanälen:
1. Drücken Sie Cursor, um die Cursor zu
aktivieren.
HINWEIS.
Wenn Sie ein zweites Mal drücken,
werden die Cursor deaktiviert. Sie können
Cursor auch gedrückt halten, um das
Cursormenü anzuzeigen.

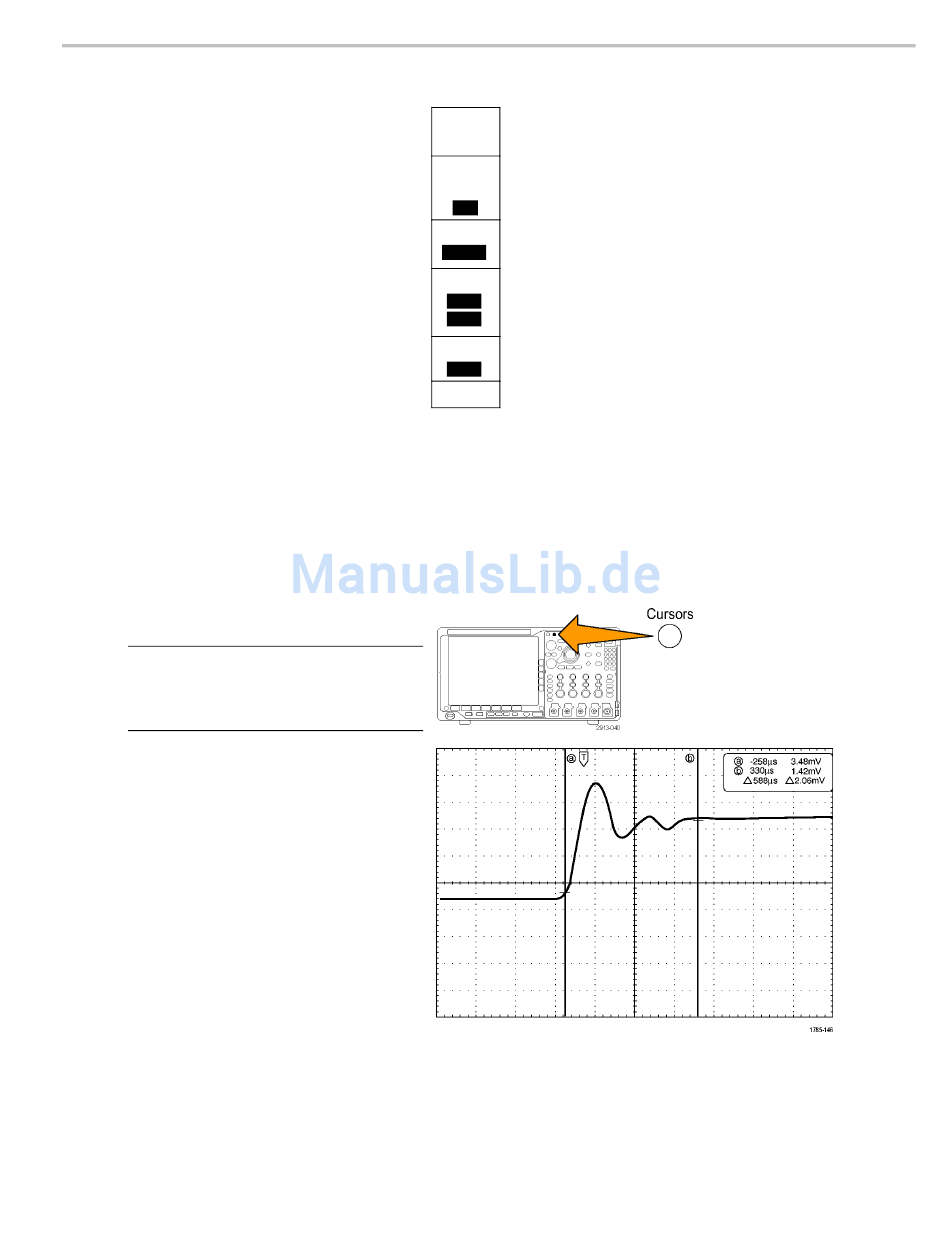

Im Beispiel werden zwei vertikale Cursor auf
dem ausgewählten Signal angezeigt. Durch
Drehen des Mehrfunktions-Drehknopfs
a verschieben Sie einen Cursor nach
rechts bzw. nach links. Durch Drehen des
Mehrfunktions-Drehknopfs b verschieben
Sie den anderen Cursor.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Referenz-
pegel
Pegel
setzen in
%
|Einh.
Hohe Ref
a 90,0 %
Mid Ref
50.0 %
50.0 %
Low Ref
10.0 %
-Weiter-
Analyse von Signal- oder Strahldaten
147
