2. Drehen Sie den Mehrfunktions-Drehknopf a,
um um die vertikale Position des gewählten
Busses einzustellen.
Beschriften von Bussignalen.

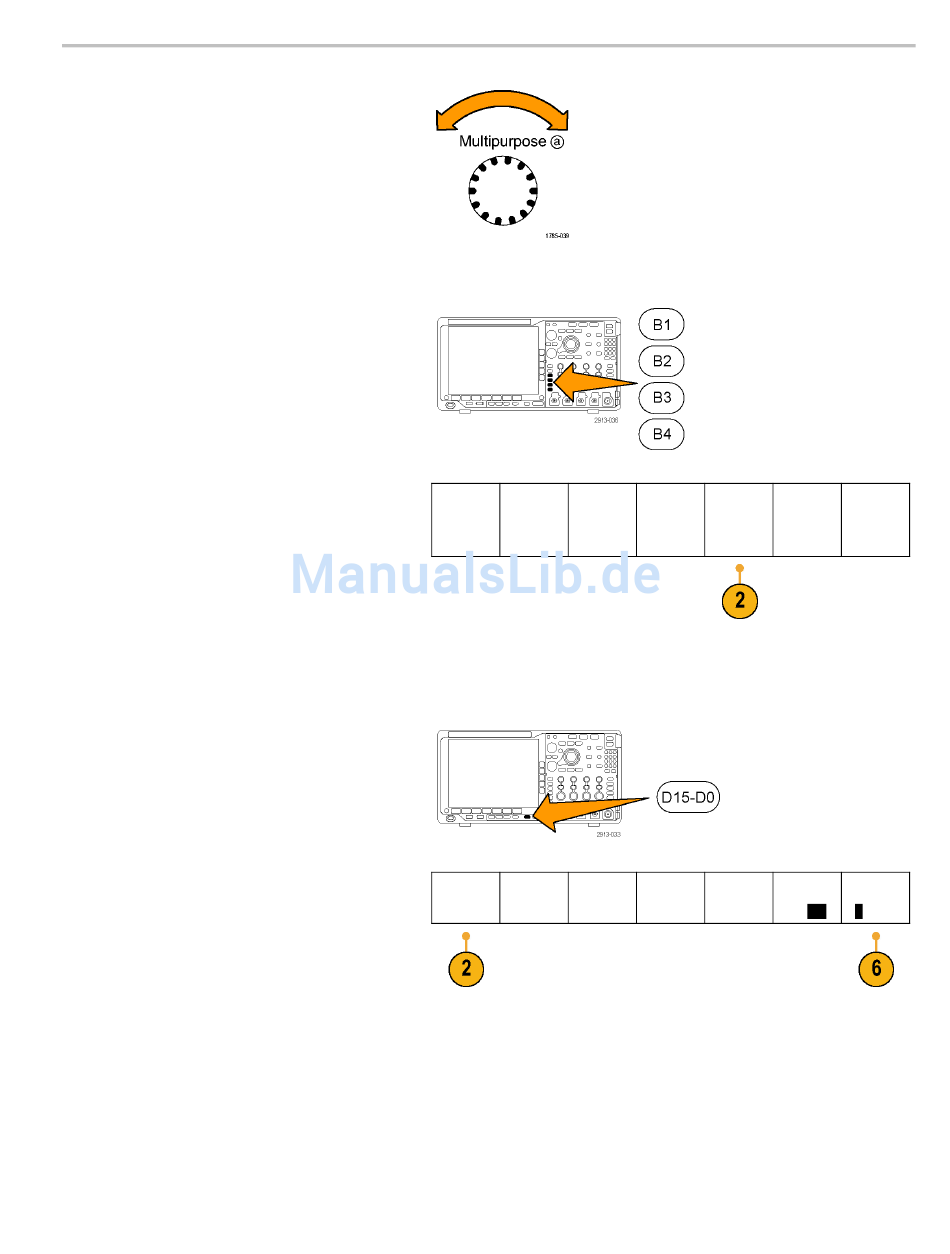

1. Drücken Sie auf dem Bedienfeld die
entsprechende Bustaste.
2. Drücken Sie Bezeichnung.
(Siehe Seite 57, Beschriften von Kanälen und
Bussen.)
Positionieren, Skalieren und Gruppieren von digitalen Kanälen
1. Drücken Sie die Taste D15–D0 auf dem
Bedienfeld des Geräts.
2. Drücken Sie die Option D15–D0 in dem
Menü auf dem unteren Rahmen.
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Gehen Sie folgendermaßen vor, um einen Bus zu beschriften:
Bus (B1)
Eingänge
definieren
Parallel
D15 – D0
Schwellen-
werte
Ein/Aus
Anzeigen von Signal- oder Strahldaten
Schwellen-
(B1) Beze-
werte
ichnung
Parallel
Notizen
bearb.
Bu-
Ereignista-
sanzeige
belle
MagniVu
Höhe
Ein
|Aus
S
| M L
119
