Triggereinstellung
Auswählen eines Triggertyps

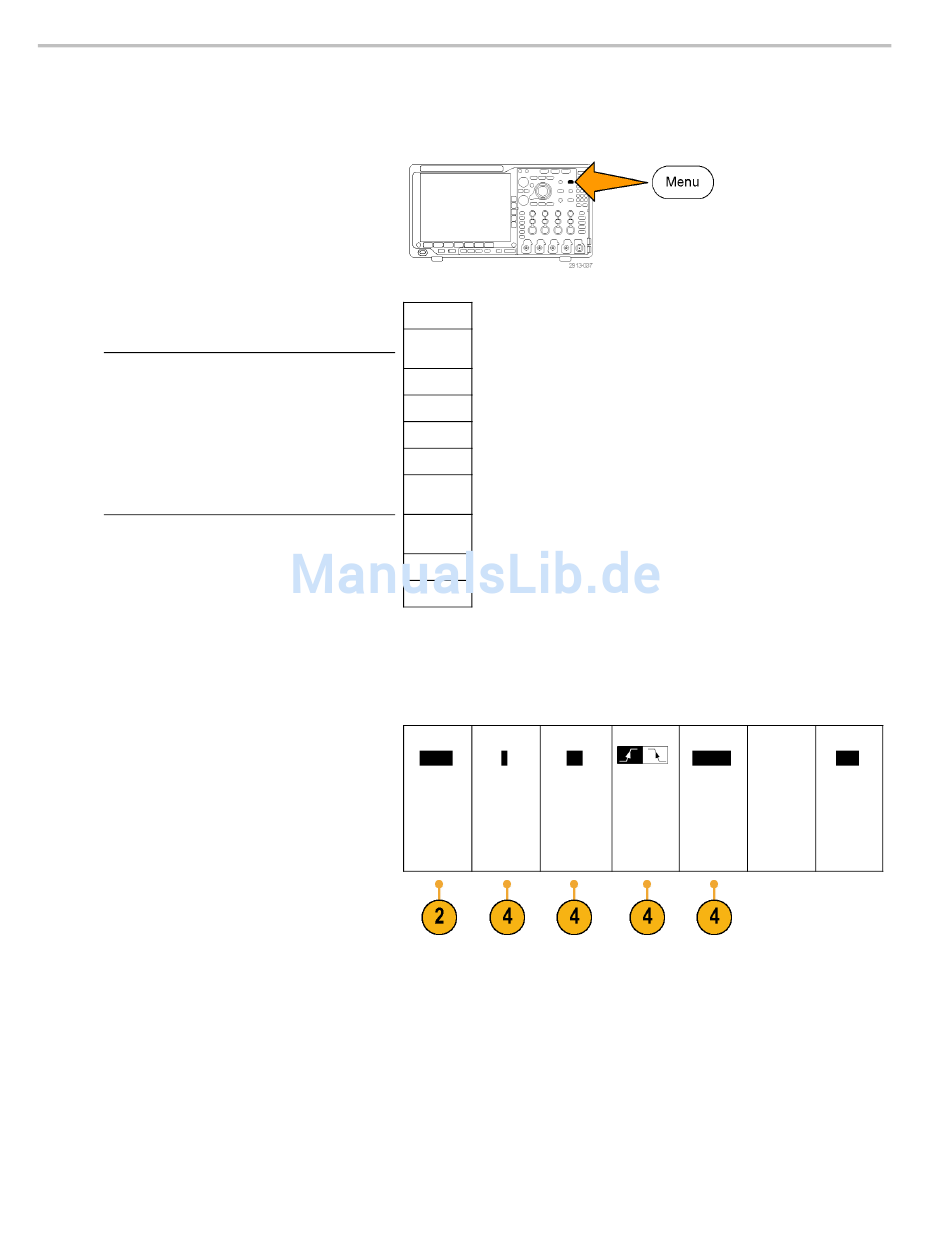

So wählen Sie einen Trigger aus:
1. Drücken Sie Menü im Trigger-Menübereich.
2. Drücken Sie Typ, um das Menü Triggertyp
auf dem seitlichen Rahmen anzuzeigen.
HINWEIS.
Der Bustrigger der
MDO4000B-Serie funktioniert bei parallelen
Bussen sogar ohne Anwendungsmodul.
Zur Verwendung des Bustriggers bei
anderen Bussen ist das Anwendungsmodul
DPO4AERO, DPO4AUDIO, DPO4AUTO,
DPO4AUTOMAX, DPO4COMP, DPO4EMBD,
DPO4ENET oder DPO4USB erforderlich.
3. Wählen Sie durch Drehen des
Mehrfunktions-Drehknopfs a den
gewünschten Triggertyp aus.
4. Stellen Sie die Triggereinstellung mit
Hilfe der Bedienelemente im Menü auf
dem unteren Rahmen fertig, das für den
jeweiligen Triggertyp angezeigt wird.
Die Bedienelemente zum Einstellen des
Triggers sind für die einzelnen Triggertypen
unterschiedlich.
92
Triggertyp
Folge
(B-Trigger)
Impuls
Timeout
Runt
Logik
Setup &
Hold
Anst-
/Abf.zt
Video
Bus
Typ
Quelle
Kopplung
Flanke
1
DC
Benutzerhandbuch der Oszilloskop-Serie MDO4000B
Flanke
Pegel
100 mV
Modus
Auto
& Holdoff
