3 Cuprins

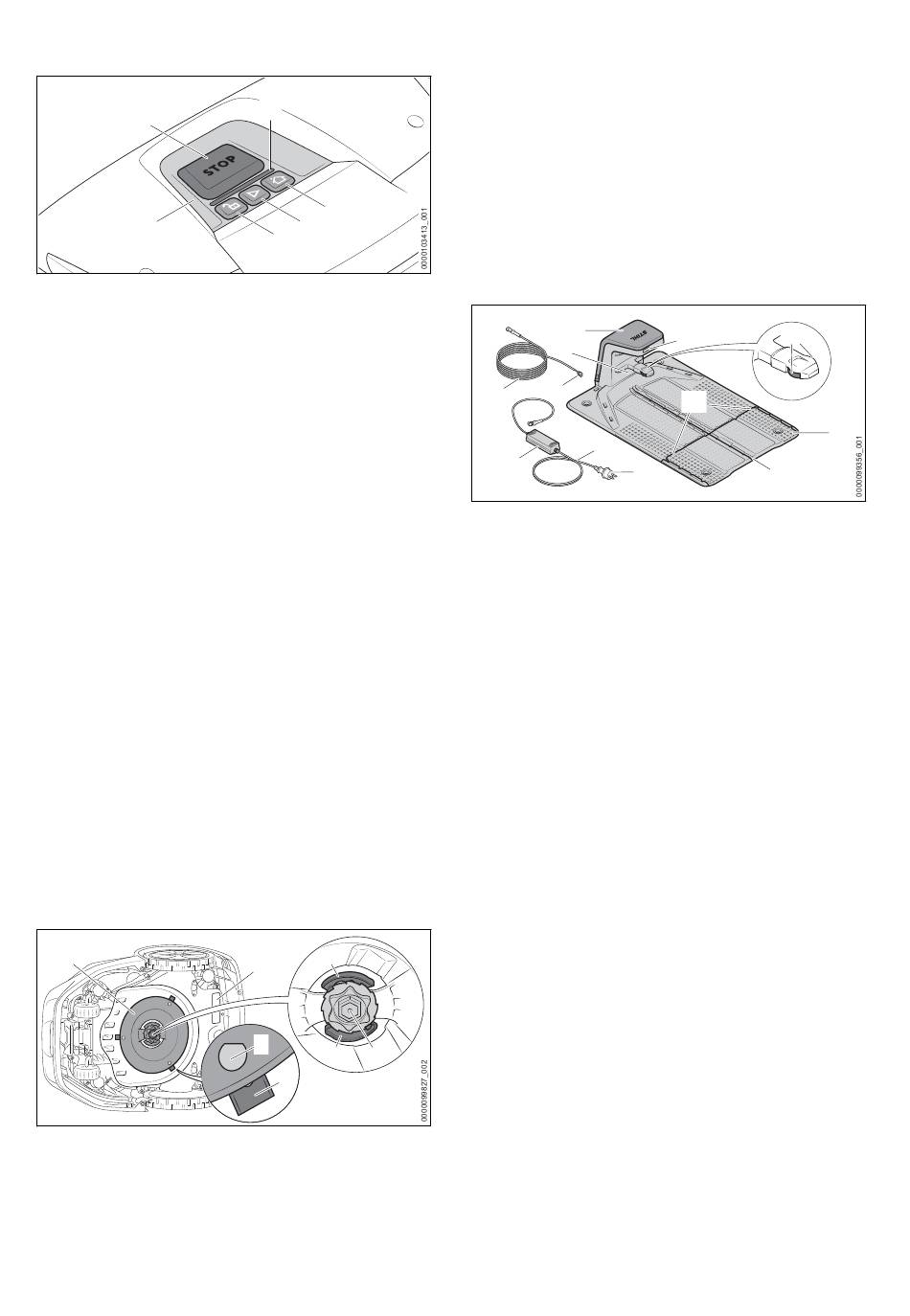

3.2
Câmp de comandă
2
6
1 Bandă luminoasă
Benzile luminoase indică starea robotului de
tuns gazonul și indică ce combinație de
butoane trebuie apăsată pentru o anumită
acțiune.
2 Butonul „STOP"
Butonul oprește robotul de tuns gazonul și
mecanismul de cosire. Butonul servește, de
asemenea, pentru activarea dispozivitului de
blocare.
3 Butonul „ÎNCHIDERE"
Butonul deblochează robotul de tuns gazonul
împreună cu o combinație de butoane afișată.
4 Butonul „START"
Butonul pornește regimul de cosire.
5 Butonul „ACASĂ"
Butonul face ca robotul de tuns gazonul să se
întoarcă la stația de andocare sau anulează
lucrarea curentă de cosire atunci când robotul
de tuns gazonul se află în stația de andocare.
6 Senzor de ploaie
Senzorul de ploaie reacționează la umezeală.
În funcție de setare, robotul de tuns gazonul
poate ține cont de condițiile meteorologice în
programul de cosire.
3.3
Mecanism de cosire
1
1 Disc cuțite
Discul de cuțite servește la fixarea lamelor.
2 Bolțuri L
Bolțurile L servesc la agățarea lamelor.
0458-036-9801-A
1
5
4
3
4
#
2
4
5
3
3 Lame
Lamele cosesc iarba.
4 Manetă
Maneta asigură piulița.
5 Piuliță
Piulița fixează discul de cuțite.
# Plăcuță de identificare cu seria mașinii
3.4
Stație de andocare și sursă de
alimentare
6
#
5
4
2
3
1
1 Ștecăr de rețea
Ștecărul leagă cablul electric la o priză.
2 Cablu electric
Cablul electric conectează sursa de alimen‐
tare la ștecăr.
3 Sursă de alimentare
Sursa de alimentare alimentează stația de
andocare cu energie.
4 Cablu de încărcare
Cablul de încărcare conectează sursa de ali‐
mentare cu stația de andocare.
5 Ștecăr
Ștecărul conectează cablul de încărcare cu
stația de andocare.
6 Carcasa apărătoare
Carcasa apărătoare acoperă stația de ando‐
care și protejează componentele electronice
din interior.
7 LED
LED-urile indică starea stației de andocare.
8 Contacte de încărcare
Contactele de încărcare conectează stația de
andocare cu robotul de tuns gazonul.
9 Placă de bază
Placa de bază este fundamentul stației de
andocare.
10 Canal de cabluri
Firul de referință este așezat în canalul cen‐
tral de cabluri.
română
8
7
11
9
10
805
