2 L-bultar
L-bultarna är till för att fästa klingorna.
3 Klingor
Det är klingorna som klipper gräset.
4 Spak
Spaken skyddar muttern.
5 Mutter
Muttern håller fast knivbrickan.
# Typskylt med serienummer
3.4

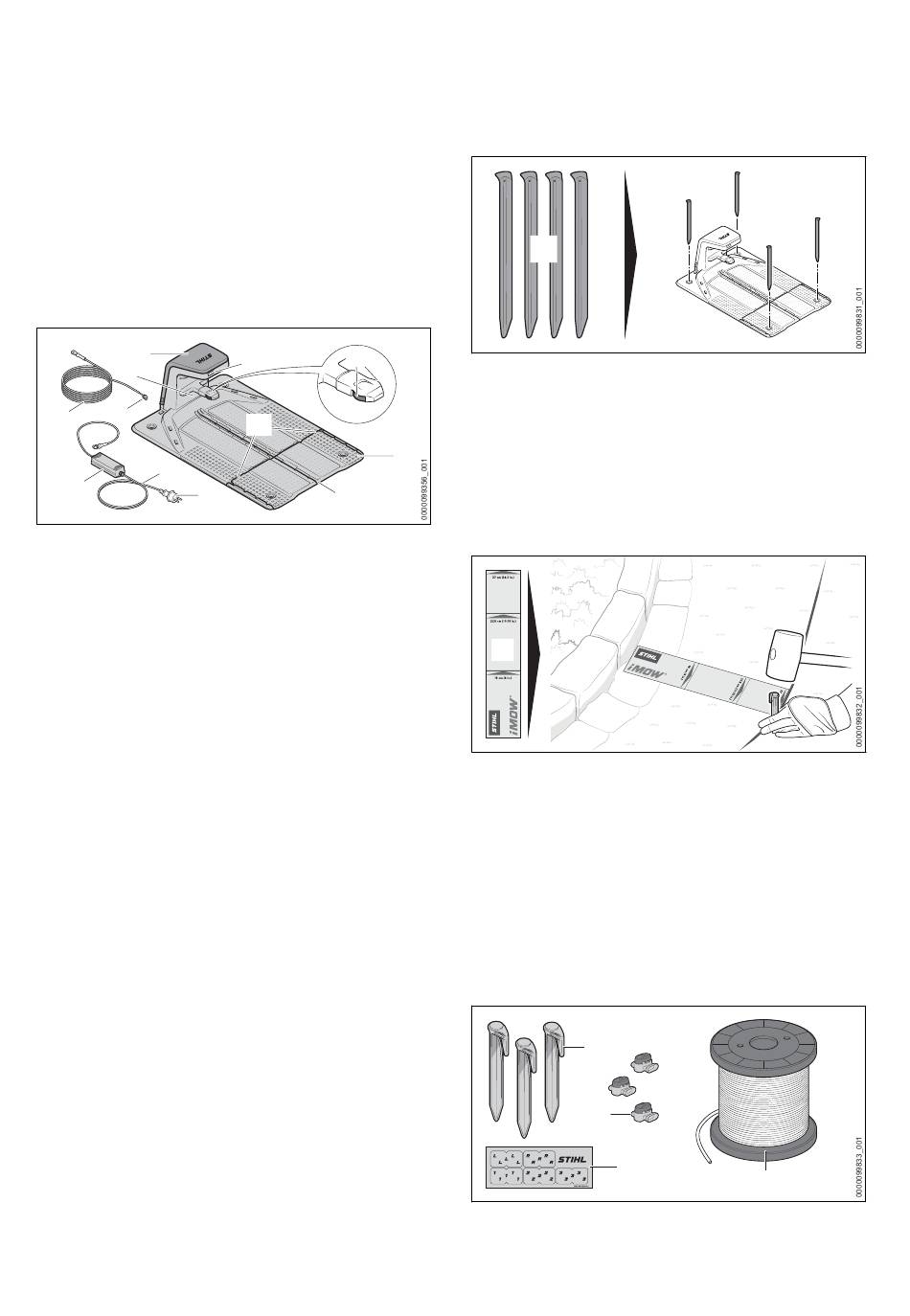

Dockningsstation och nätdel
6
#
5
4
2
3
1
1 Elkontakt
Elkontakten förbinder anslutningsledningen till
eluttaget.
2 Anslutningskabel
Anslutningskabeln förbinder nätdelen med
elkontakten.
3 Nätdel
Nätdelen förser dockningsstationen med
energi.
4 Laddkabel
Laddningskabeln förbinder nätdelen med
dockningsstationen.
5 Kontakt
Kontakten förbinder laddningskabeln med
dockningsstationen.
6 Kåpa
Kåpan täcker dockningsstationen och skyd‐
dar elektroniken innanför.
7 LED-lampa
LED-lampan visar dockningsstationens sta‐
tus.
8 Laddningskontakter
Laddningskontakterna förbinder docknings‐
stationen med robotgräsklipparen.
9 Bottenplatta
Bottenplattan är basen på dockningsstatio‐
nen.
10 Kabelkanal
Styrtråden dras i den mittersta kabelkanalen.
190
8
7
11
9
10
11 Kabelkanal
I de utanpåliggande kabelkanalerna dras
begränsningsslingan.
# Typskylt med serienummer
12
12 Markspik
Med de fyra markspikarna sätts docknings‐
stationen fast i marken.
3.5
iMOW
Ruler och installations‐
®
kit
®
iMOW
Ruler
1
1 iMOW
®
Ruler
Ruler underlättar tråddragningen och är till för
att säkerställa rätt avstånd.
Installationskit
Det krävs ett installationskit för idrifttagningen av
robotgräsklipparen, vilket inte medföljer leveran‐
sen av robotgräsklipparen. Det finns olika instal‐
lationskit att tillgå som tillbehör för olika träd‐
gårdsstorlekar.
1
2
3
3 Översikt
4
