česky
2
3

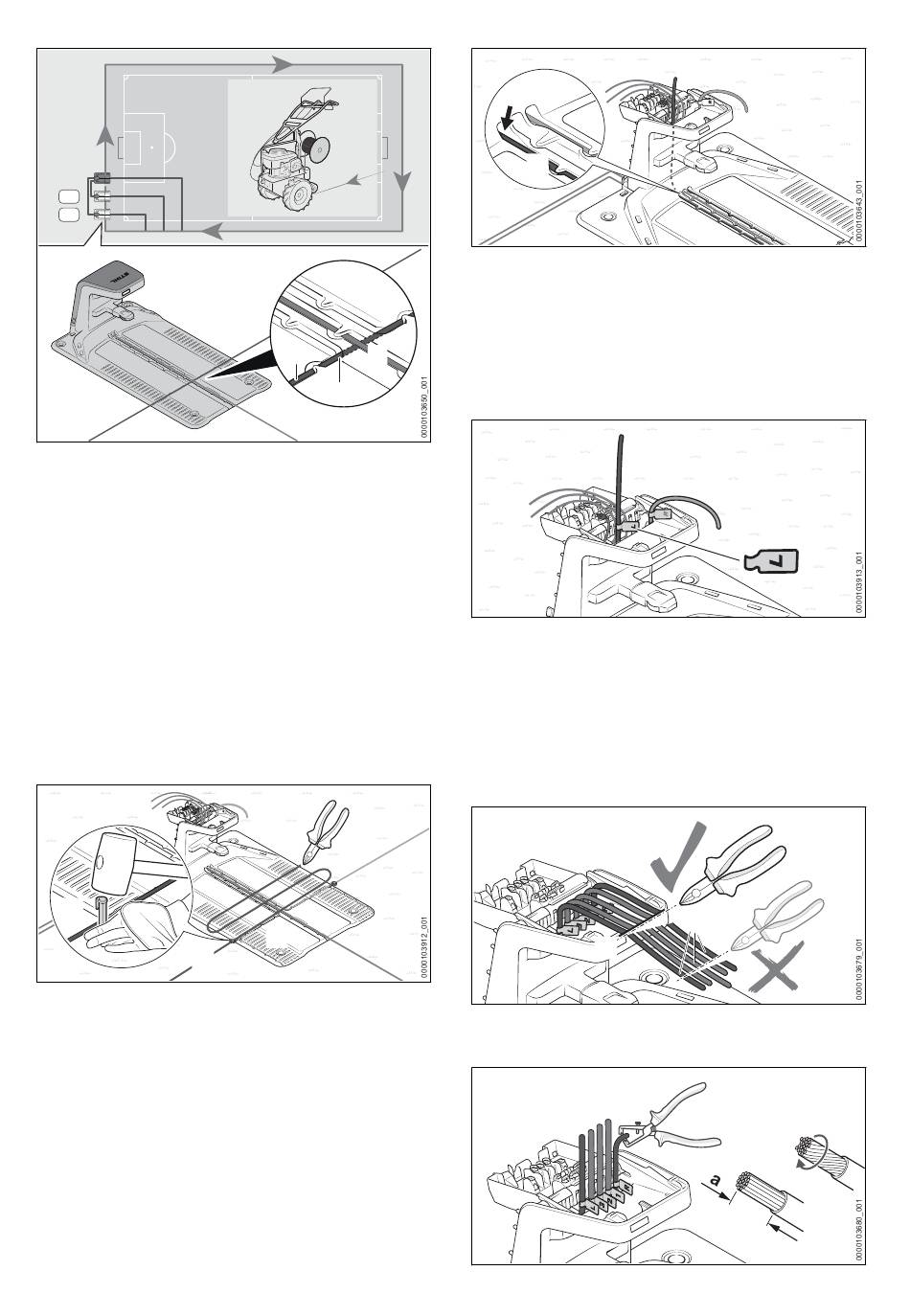

► Při položení omezovacího drátu (1) skrz dobí‐
jecí stanici:
► Zasuňte omezovací drát (1) do boční prů‐
chodky (2) spodní desky dobíjecí stanice a
protáhněte ho.
► Protáhněte omezovací drát (1) pod vodicím
drátem (3).
► Položte omezovací drát (1) ve spodní desce
tak, aby ležel naplocho v kabelovém kanálu
a byl zajištěn háčkem.
► Opakujte postup až k hlavní dobíjecí sta‐
nici (tým 1).
Položení omezovacího drátu u hlavní dobíjecí
stanice (tým 1)
3
1
► Upevněte omezovací drát (1) přímo na spodní
desce (2) hlavní dobíjecí stanice (tým 1) fixač‐
ním hřebíkem (3).
► Vyměřte omezovacím drátem (1) dvě šířky
spodní desky a poté zkraťte omezovací
drát (1) kleštěmi na štípání drátu.
444
1
3
2
2
5 Použití robotické sekačky v týmu
4
1
► Položte omezovací drát (1) ve spodní desce
tak, aby ležel naplocho v kabelovém kanálu a
byl zajištěn háčkem.
► Zasuňte omezovací drát (1) do levé prů‐
chodky (4) a protáhněte ho.
Konec drátu (1) je vnitřkem dobíjecí stanice
posouván směrem nahoru.
1
► Označte konec drátu (1) v blízkosti tělesa
značkovačem kabelů (5).
5.6
Elektrické připojení dobíjecí
stanice
5.6.1
Připojení omezovacího drátu a vodi‐
cího drátu
2
► Napněte lehce konce drátu (1) a kleštěmi na
štípání drátu je zkraťte je podél hrany (2).
5
1
0458-036-9801-A
