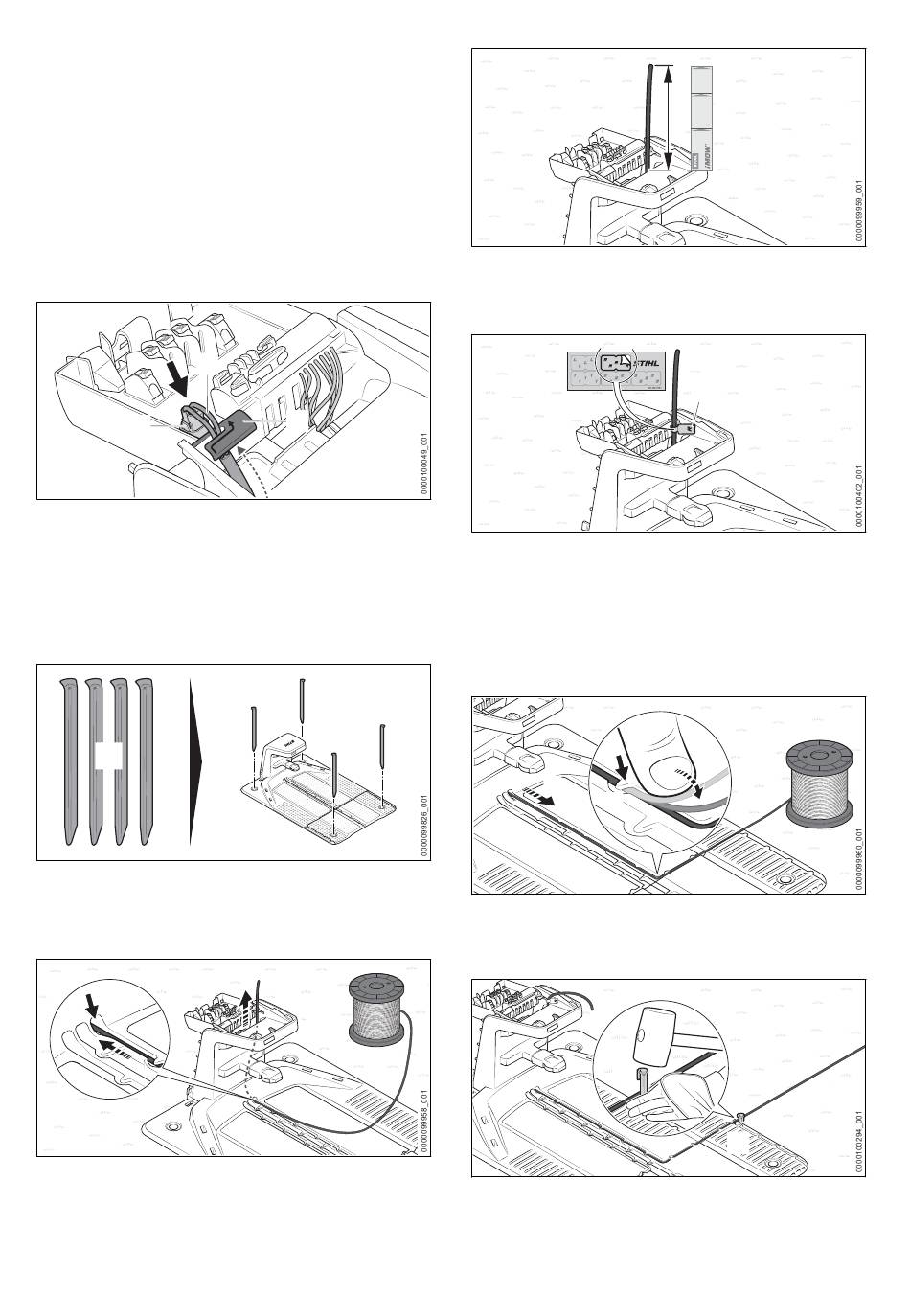

► Jos telakointiasema sijoitetaan suoraan seinää
vasten tai jos latauskaapeli on tarkoitus viedä
sivusta pohjalevyn alle:
► Avaa ja poista reuna pohjalevyn halutulta
puolelta kohdassa (A).
► Leikkaa aukko (B) pohjalevyn keskelle ja
puhdista jäysteet.
► Aseta pistoke (4) aukkoon (B) ja pujota
latauskaapeli (6).
Latauskaapeli (6) työnnetään ylöspäin tela‐
kointiaseman sisällä.
6
4
► Kiinnitä latauskaapeli (6) kaapelipidikkee‐
seen (7).
► Kytke pistoke (4) paikalleen.
Pistoke (4) kytkeytyy kuuluvasti ja selvästi
molemmilta puolilta.
Telakointiasema kiinnittäminen
8
► Kiinnitä telakointiasema maahan neljällä maa‐
naulalla (8).
Rajauslangan asentaminen
10
► Työnnä johdon alkuosa (9) oikeanpuoleiseen
läpivientiin (10) ja johdata sitä.
Rajauslanka (9) työnnetään ylöspäin telakoin‐
tiaseman sisällä.
276
7
9
6 Ruohonleikkuurobotin käyttö yksittäisenä laitteena
► Säädä Rajauslanka, kunnes se työntyy ylös‐
päin a = 37 cm:n pituudelta (pituus: 1x iMOW
viivain).
► Merkitse langan alku (9) lähelle koteloa vas‐
taavalla kaapelimerkillä (11).
Merkintä helpottaa myöhempää liittämistä
oikeaan liittimeen.
6.3.4
Telakointiaseman sijoittaminen leik‐
kuualueelle
1
2
► Aseta rajauslanka (1) pohjalevyyn siten, että
se on tasaisesti kaapelikanavassa ja kiinnittyy
koukkuihin (2).
4
► Kiinnitä rajauslanka (1) suoraan pohjale‐
vyyn (3) kiinnitysnaulalla (4).
Jos telakointiasema on seinää vasten:
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
9
11
1
3
0458-036-9801-A
®
