5 Použití robotické sekačky v týmu

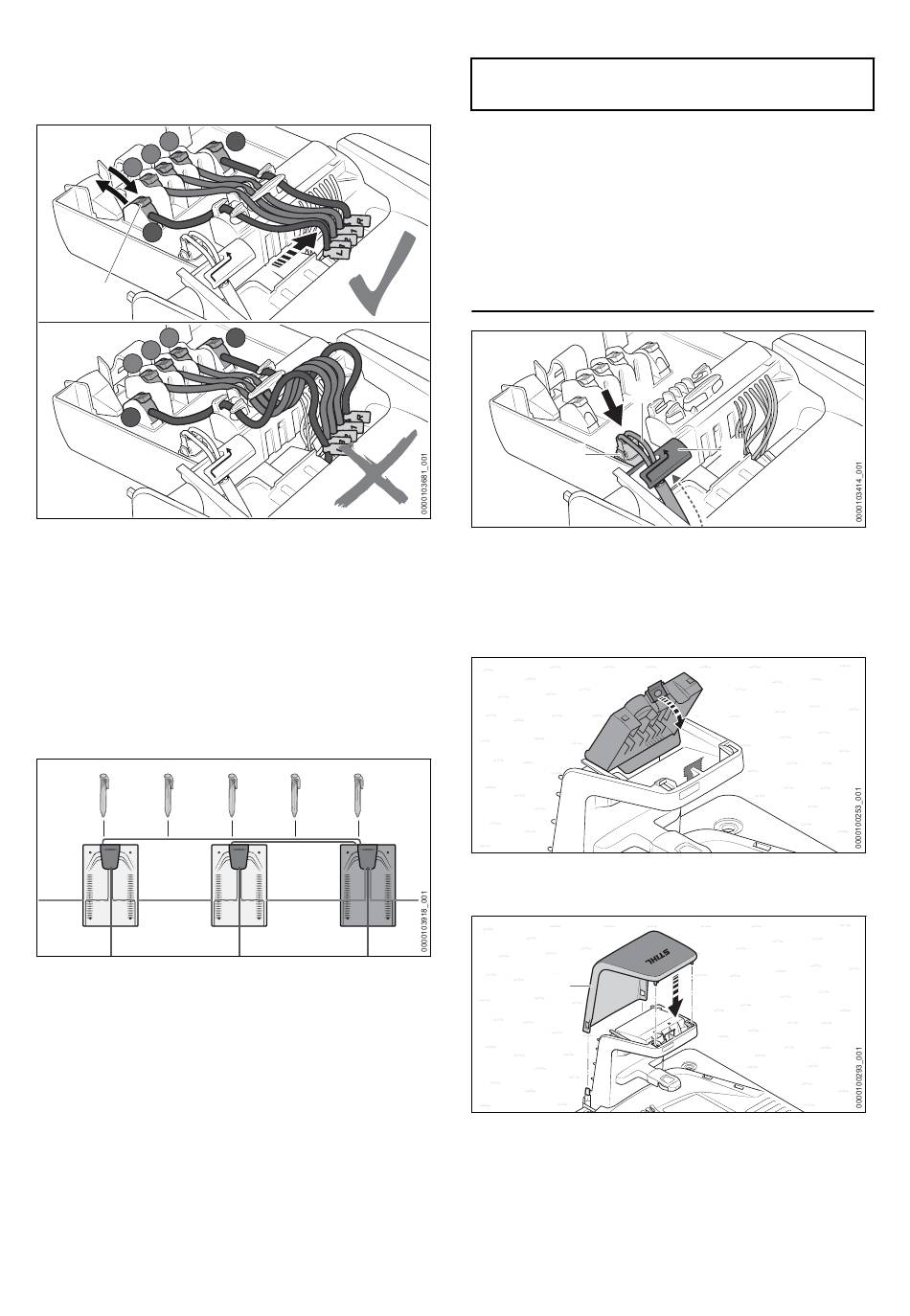

► Odizolujte konce drátu v délce a = 10 mm.
► Zatočte pramence drátu tak, aby neodstávaly
žádné jednotlivé pramence drátu.
1
2
3
L
3
1
2
3
L
► Přiřaďte popsané konce drátů k příslušným
svorkám.
► Odklopte páčku (3) odpovídající svorky smě‐
rem dozadu.
► Zaveďte odizolované konce drátů do příslušné
svorky a pro zavření opět sklopte páčku (3)
dopředu.
► Zajistěte omezovací dráty a vodicí dráty v
kabelových úchytkách tak, aby nevytvářely
smyčky.
► Vodicí dráty zajistěte fixačními hřebíky za
dobíjecí stanicí.
0458-036-9801-A
R
R
5.6.2
Připojení nabíjecího kabelu
UPOZORNĚNÍ
■ Konektorové spoje nabíjecího kabelu jsou ve
smontovaném stavu chráněné proti znečištění,
např. prachu a nečistotám. Pokud jsou konek‐
torové spoje znečištěné, může dojít k provo‐
zním poruchám dobíjecí stanice.
► Chraňte otevřené konektorové spoje před
znečištěním.
► Znečištěné konektorové spoje vyčistěte
podle popisu v tomto návodu k použití.
1
3
► Zajistěte nabíjecí kabel (1) v kabelovém
držáku (2).
► Zasuňte konektor (3).
Konektor (3) se na obou stranách slyšitelně a
citelně zajistí.
► Odklopte kryt (4) směrem dopředu.
Kryt (4) se slyšitelně a citelně zajistí.
5
► Nasaďte kryt (5).
Kryt (5) se slyšitelně zajistí.
česky
2
4
445
