3 Sinopsis
3

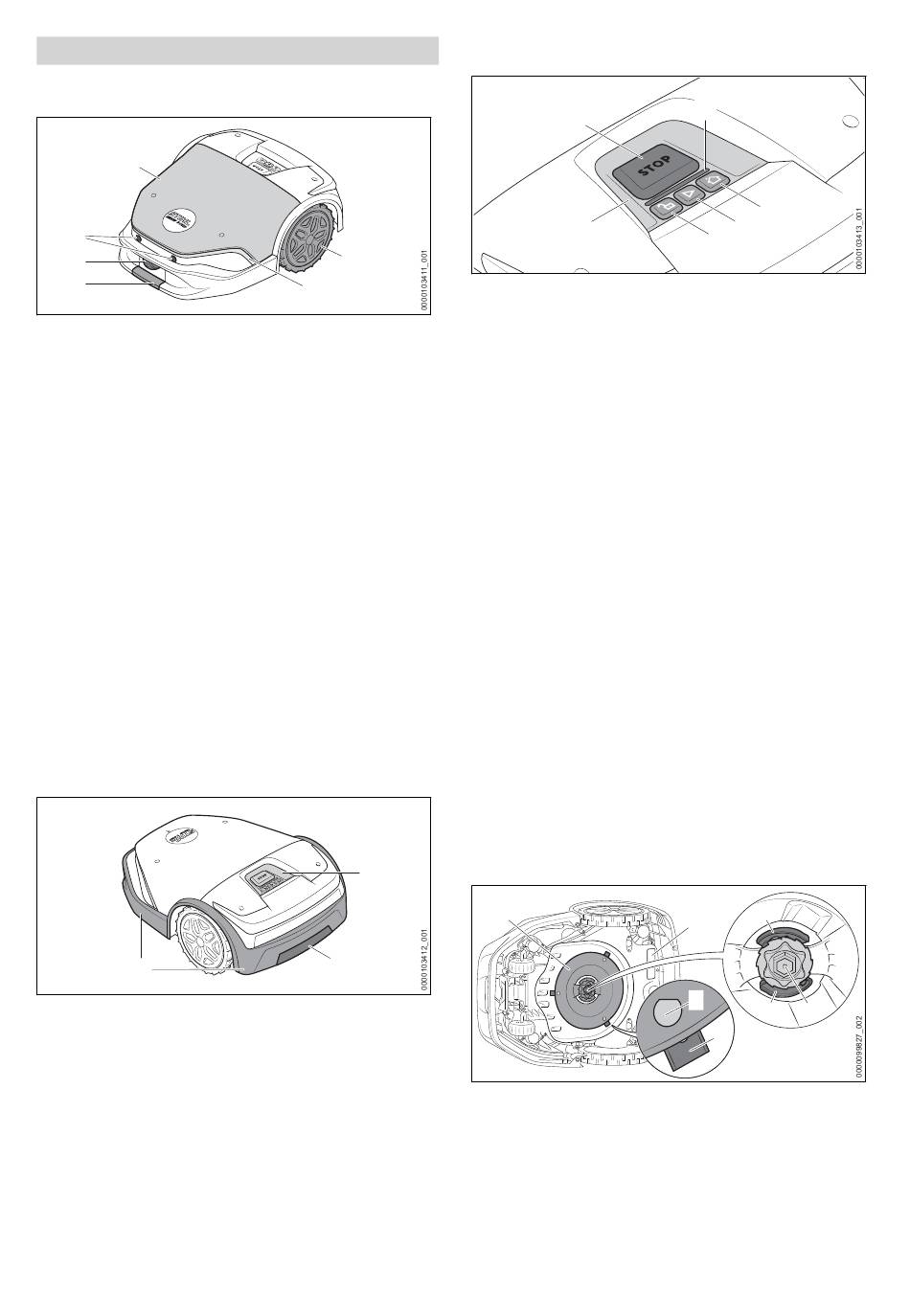

Sinopsis
3.1
Robot cortacésped
4
3
2
1
1 Punto de agarre delantero
El robot cortacésped se puede levantar y
transportar agarrándolo simultáneamente por
los puntos de agarre delantero y trasero.
2 Contactos de carga
Los contactos de carga conectan el robot cor‐
tacésped con la estación de carga.
3 Sensores de ultrasonido
Los sensores de ultrasonido detectan obstá‐
culos.
4 Cubierta
La cubierta está montada de forma elástica y
mediante un sensor de impacto se detectan
los obstáculos en la superficie de corte.
5 Ruedas motrices
Las ruedas motrices impulsan el robot corta‐
césped.
6 Tira luminosa
La tira luminosa indica el estado del robot.
8
7 Punto de agarre trasero
El robot cortacésped se puede levantar y
transportar agarrándolo simultáneamente por
los puntos de agarre delantero y trasero.
8 Regleta protectora
La regleta protectora protege al usuario con‐
tra objetos despedidos hacia arriba y contra
el contacto con las cuchillas.
9 Panel de mando
El panel de mando contiene los pulsadores y
el sensor de lluvia.
0458-036-9801-A
3.2
5
6
1 Tira luminosa
2 Pulsador "STOP"
3 Pulsador "CIERRE"
4 Pulsador "START"
5 Pulsador "CASA"
6 Sensor de lluvia
3.3
9
7
1 Disco de corte
2 Perno en L
3 Cuchillas
Panel de mando
2
6
La tira luminosa indica el estado del robot y
muestra qué combinación de teclas hay que
pulsar para realizar una acción determinada.
Este pulsador detiene el robot y el meca‐
nismo de corte. Este pulsador sirve también
para activar el bloqueo de la máquina.
Este pulsador desbloquea el robot en relación
con una combinación de teclas indicada.
Este pulsador inicia el servicio de corte.
Este pulsador envía el robot de vuelta a la
estación de carga o bien interrumpe el trabajo
de corte actual si el robot está en la estación
de carga.
El sensor de lluvia reacciona a la humedad.
Según el ajuste, el robot cortacésped puede
tener en cuenta las condiciones del entorno
en su plano de corte.
Mecanismo de corte
1
El disco de corte sirve para fijar las cuchillas.
Los pernos en L sirven para enganchar las
cuchillas.
Las cuchillas cortan la hierba.
español
1
5
4
3
4
#
2
4
5
3
125
