5 Ruohonleikkuurobotin käyttö Teamissä
4
6

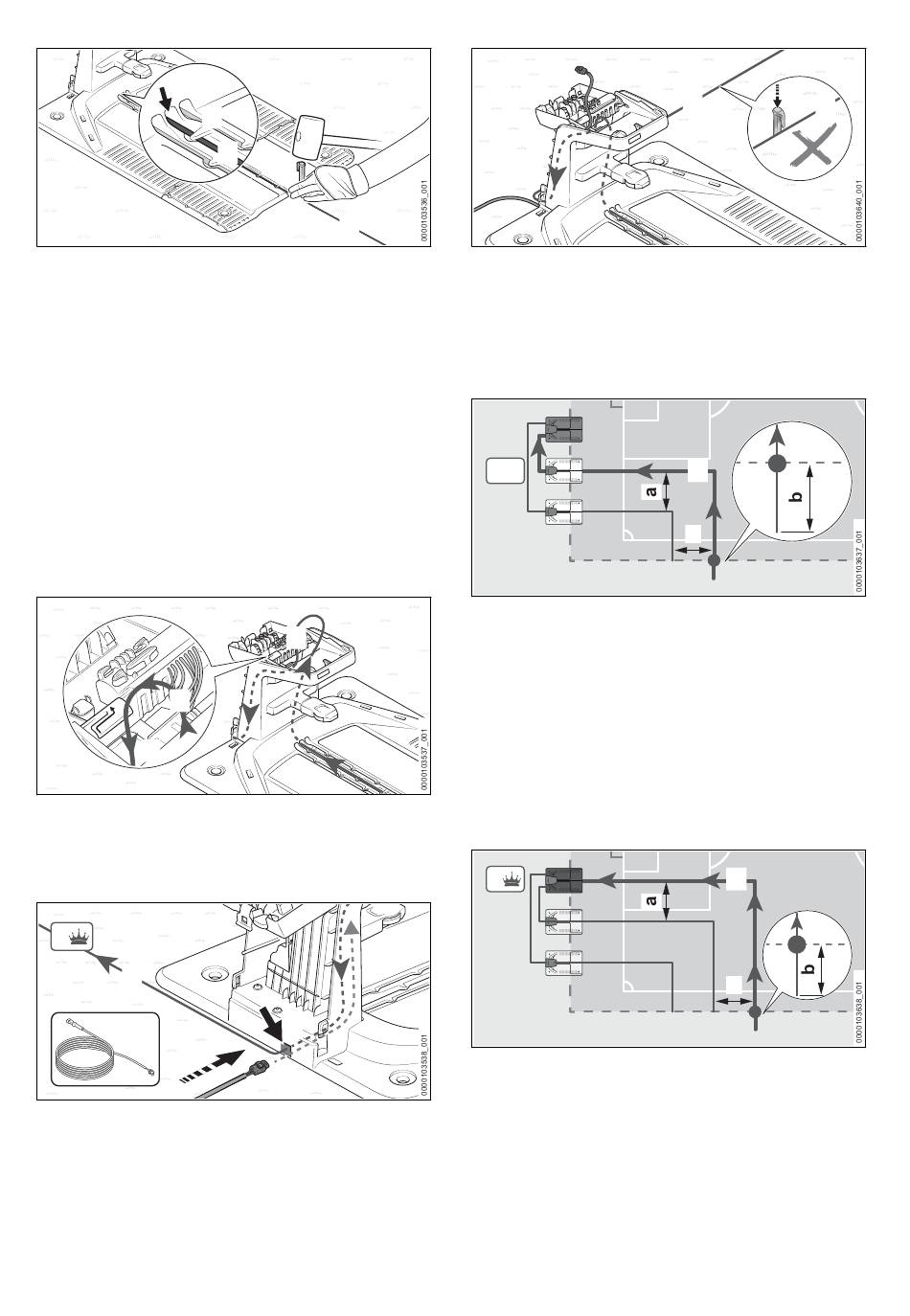

► Kiinnitä ohjauslanka (1) suoraan pohjale‐
vyyn (2) kiinnitysnaulalla (3).
► Kelaa riittävästi lankaa lankakelalta ja katkaise
se sivuleikkurilla.
Langan pituuden on oltava riittävä, jotta
ohjauslanka voidaan ohjata telakointiase‐
man (tiimi 3) läpi ja telakointiaseman takaa
päätelakointiasemaan (tiimi 1) ja kytkeä se.
► Aseta ohjauslanka (1) keskimmäiseen läpi‐
vientiin (4) ja ohjaa sitä.
Ohjauslanka (1) työnnetään ylöspäin telakoin‐
tiaseman (tiimi 3) sisään.
► Aseta ohjauslanka (1) pohjalevyyn siten, että
se asettuu tasaisesti kaapelikanavaan (5) ja
kiinnittyy koukkuihin (6).
1
7
► Aseta ohjauslanka (1) ylhäältä vasempaan
aukkoon (7) ja ohjaa sitä.
Ohjauslanka (1) tulee ulos takana latauskaa‐
pelin aukosta.
1
1
10
► Ohjaa ohjauslanka (1) telakointiase‐
man (tiimi 3) takaa päätelakointiase‐
maan (tiimi 1).
► Aseta pistoke (8) latauskaapelin aukkoon (9)
ja pujota latauskaapeli (10).
Latauskaapeli (10) työnnetään ylöspäin tela‐
kointiaseman sisällä.
0458-036-9801-A
5
3
2
1
1
9
8
Päätelakointiasemaan (tiimi 1) johtava ohjaus‐
lanka (1) kiinnitetään myöhempänä ajankohtana
kiinnitysnaulalla (11).
Telakointiaseman (tiimi 2) ohjauslangan asetta‐
minen
2
► Aseta telakointiaseman (tiimi 2) ohjaus‐
lanka (1) telakointiaseman (tiimi 3) ohjauslan‐
gan kohdalla kuvatulla tavalla. Pidä vähintään
a = 2 m:n etäisyys jo asetettuun ohjauslan‐
kaan.
► Anna ohjauslangan (1) työntyä b = 1 m:n
pituudelta leikkuualueen reunaan myöhemmin
asennettavan ohjauslangan yli.
Päätelakointiaseman (tiimi 1) ohjauslangan aset‐
taminen
1
► Aseta ohjauslanka vähintään a = 2 m:n etäi‐
syydessä jo asetettuun päätelakointiase‐
maan (tiimi 1) johtavaan ohjauslankaan.
► Anna ohjauslangan (1) työntyä b = 1 m:n
pituudelta leikkuualueen reunaan myöhemmin
asennettavan ohjauslangan yli.
► Kiinnitä ohjauslanka suoraan pohjalevyyn kiin‐
nitysnaulalla.
suomi
1
1
11
1
a
1
a
263
