5 Bruk av robotgressklipper i team

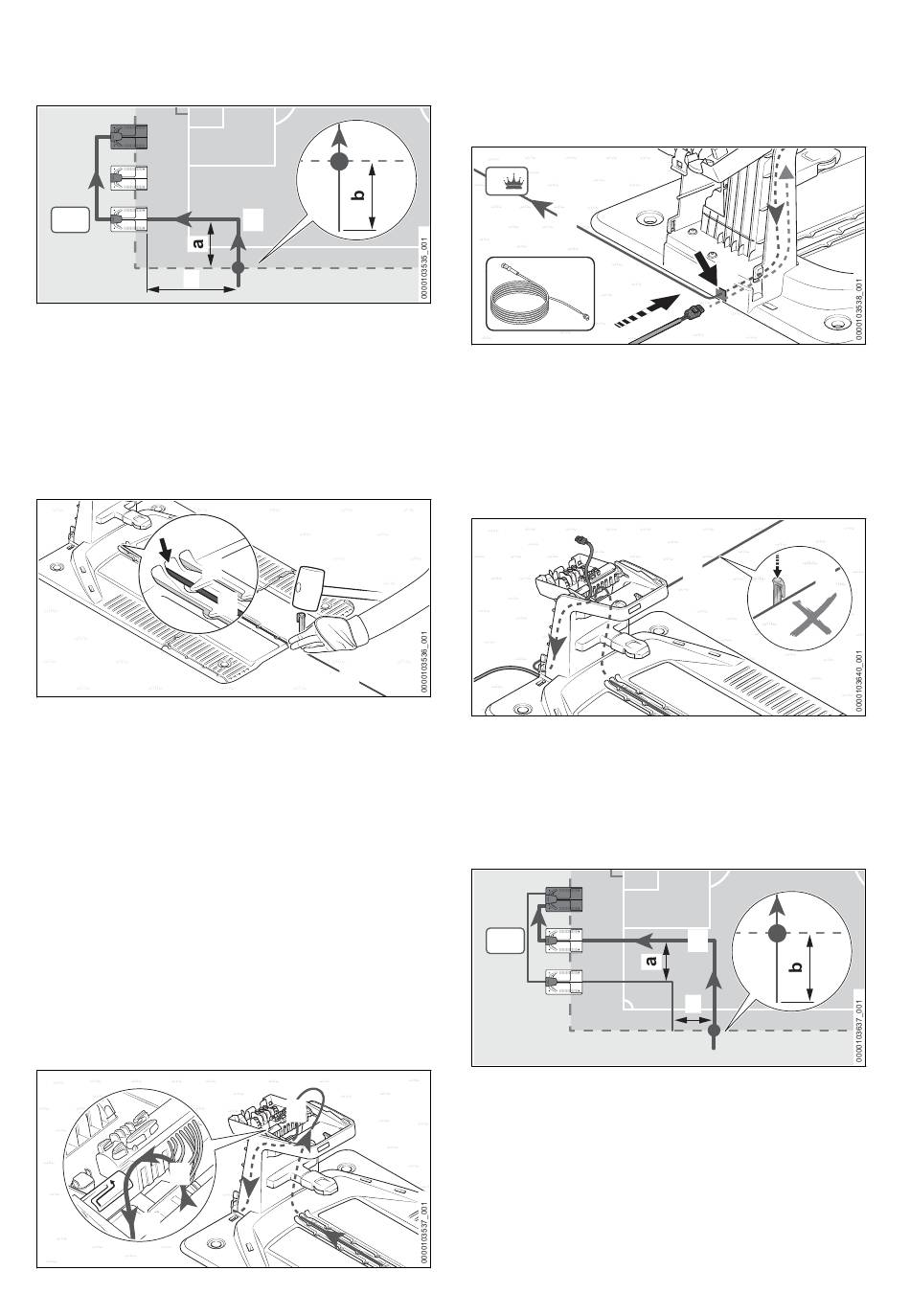

Legging av ledningstråden til dockingstasjo‐
nen (Team 3)
3
a
► Hold en avstand på minst a = 2 m til kantene
av klippeområdet.
► La ledningstråden (1) stå med en lengde på
b = 1 m over avgrensningstråden som senere
skal legges på kanten av klippeområdet.
► Legg ledningstråden (1) inn i klippeområdet og
deretter i rett vinkel til dockingstasjo‐
nen (Team 3).
4
6
► Fest ledningstråden (1) direkte på bunnpla‐
ten (2) med en festespiker (3).
► Vikle ut tilstrekkelig tråd fra trådspolen og kutt
den med en avbitertang.
Trådlengden må være tilstrekkelig til å kunne
føre ledningstråden gjennom dockingstasjo‐
nen (Team 3) og bak dockingstasjonen til
master-dockingstasjonen (Team 1) og koble
den til.
► Sett ledningstråden (1) inn i den midtre gjen‐
nomføringen (4) og før den videre.
Ledningstråden (1) skyves opp på innsiden av
dockingstasjonen (Team 3).
► Ledningstråden (1) legges slik i bunnplaten at
den ligger flatt i kabelkanalen (5) og fikseres
av kroken (6).
1
7
0458-036-9801-A
1
5
3
2
1
1
► Sett ledningstråden (1) ovenfra inn i den ven‐
stre åpningen (7) og før den videre.
Ledningstråden (1) trer ut igjen på baksiden
gjennom åpningen til ladekabelen.
1
1
10
► Før ledningstråden (1) bak dockingstasjo‐
nen (Team 3) til master-dockingstasjo‐
nen (Team 1).
► Sett pluggen (8) inn i åpningen (9) til ladeka‐
belen og før ladekabelen (10) videre.
Ladekabelen (10) skyves opp på innsiden av
dockingstasjonen.
Ledningstråden (1) til master-dockingstasjo‐
nen (Team 1) festes på et senere tidspunkt med
en festespiker (11).
Legging av ledningstråden til dockingstasjo‐
nen (Team 2)
2
► Legg ledningstråden (1) til dockingstasjo‐
nen (Team 2) slik som beskrevet for lednings‐
tråden til dockingstasjonen (Team 3). Opprett‐
hold en minimumsavstand på a = 2 m til led‐
ningstråden som allerede er lagt.
► La ledningstråden (1) stå med en lengde på
b = 1 m over avgrensningstråden som senere
skal legges på kanten av klippeområdet.
norsk
9
8
1
1
11
1
a
381
