5 Utilizar el robot cortacésped en equipo
Tender el alambre delimitador en la estación de
carga principal (Team 1)
3
1

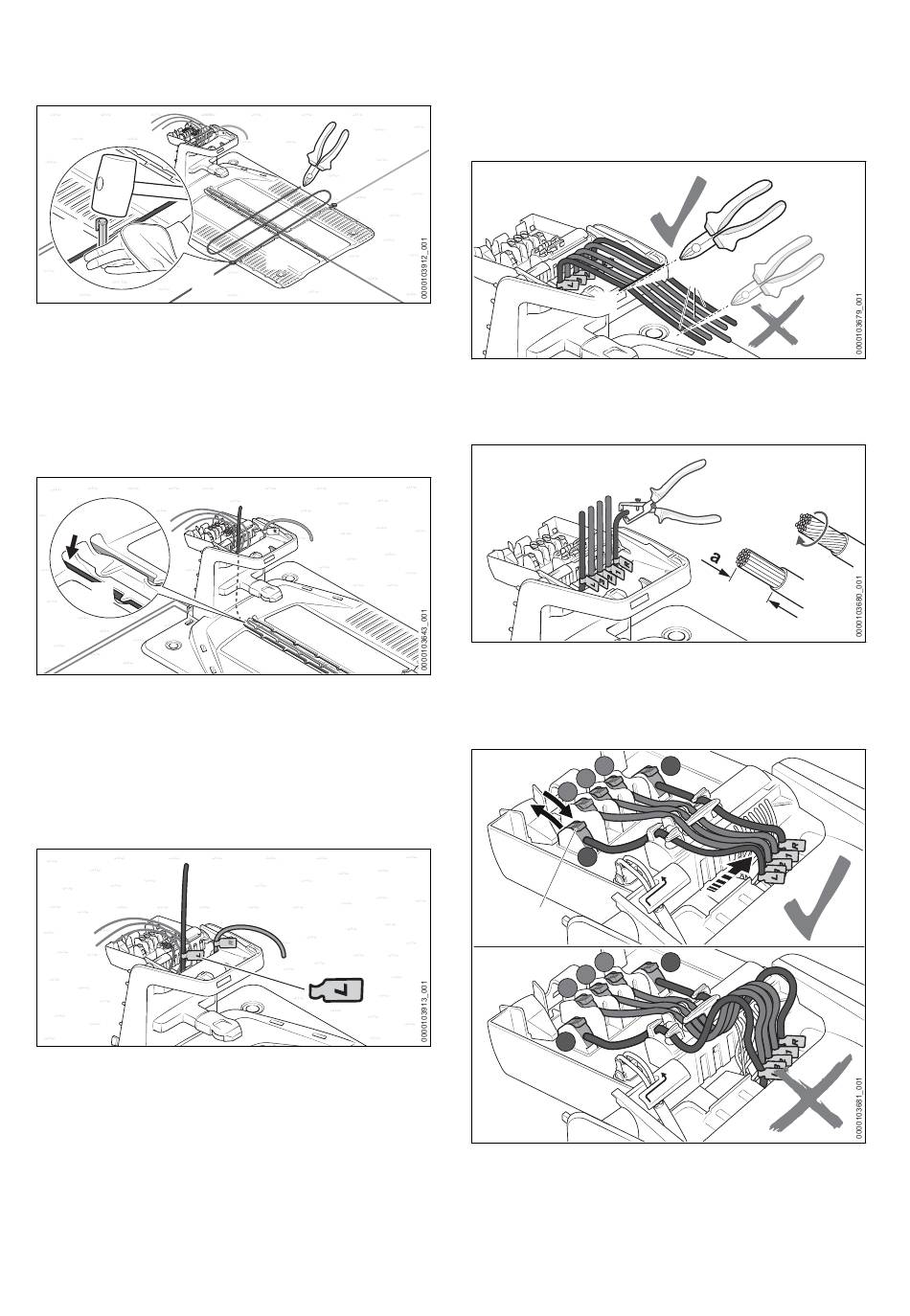

► Fijar el alambre delimitador (1) en la plata‐
forma (2) misma de la estación de carga prin‐
cipal (Team 1) con un clavo (3) adecuado.
► Con el alambre delimitador (1), medir dos
veces el ancho de la plataforma y cortar luego
dicho alambre (1) con unos alicates de corte
lateral.
4
1
► Tender el alambre delimitador (1) en la plata‐
forma, de manera que quede plano en el
canal de alambres y esté fijado con el gancho.
► Introducir el alambre delimitador (1) en el orifi‐
cio de guía (4) izquierdo y empujarlo.
El extremo del alambre (1) se empuja hacia
arriba en el interior de la estación de carga.
1
► Marcar el extremo del alambre (1) cerca de la
carcasa con un marcador de cables (5) ade‐
cuado.
0458-036-9801-A
2
5
5.6
Realizar la conexión eléctrica
de la estación de carga
5.6.1
Conectar el alambre delimitador y el
alambre conductor
2
► Tensar ligeramente los extremos del alam‐
bre (1) y cortarlos a lo largo del borde (2) con
uno alicates de corte lateral.
► Quitar a = 10 mm del aislamiento en los extre‐
mos del alambre.
► Retorcer los hilos de modo que no sobresalga
ningún hilo.
1
2
3
L
3
1
2
3
L
► Asignar los extremos de alambre rotulados a
sus correspondientes bornes.
► Abatir la palanca (3) del correspondiente
borne hacia atrás.
español
1
R
R
