pyccкий

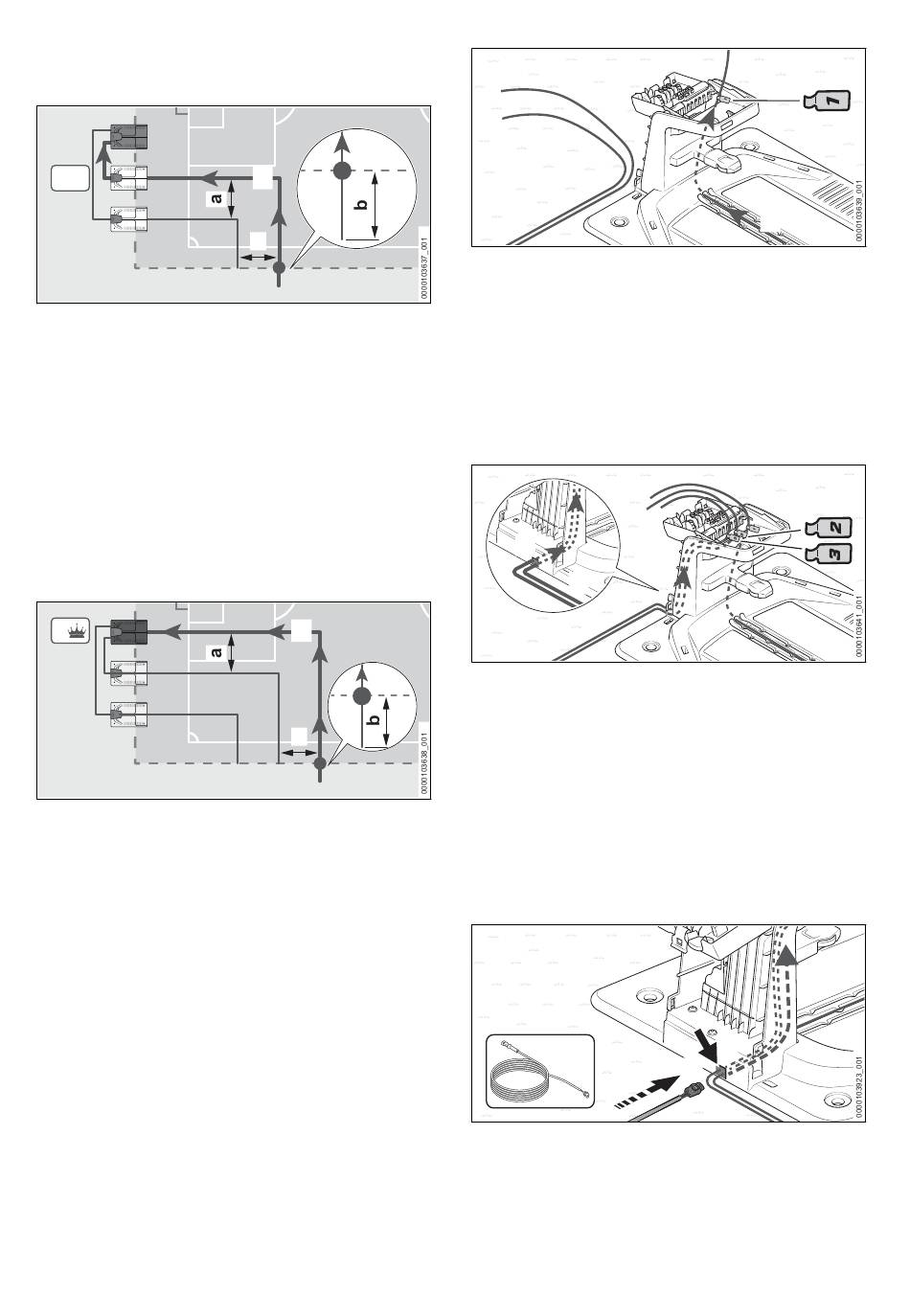

Прокладка направляющего кабеля док-стан‐
ции (группа 2)
2
► Проложить направляющий кабель (1) док-
станции (группа 2) так, как описано для
направляющего кабеля док-стан‐
ции (группа 3). Соблюдать минимальное
расстояние a = 2 м до уже проложенного
направляющего кабеля.
► Направляющий кабель (1) должен высту‐
пать на длину b = 1 м за пределы ограничи‐
тельного провода, который будет проложен
впоследствии на границе зоны кошения.
Прокладка направляющего кабеля главной
док-станции (группа 1)
1
► Проложить направляющий кабель с мини‐
мальным расстоянием a = 2 м до уже про‐
ложенного направляющего кабеля к глав‐
ной док-станции (группа 1).
► Направляющий кабель (1) должен высту‐
пать на длину b = 1 м за пределы ограничи‐
тельного провода, который будет проложен
впоследствии на границе зоны кошения.
► Зафиксировать направляющий кабель
непосредственно на основании с помощью
фиксирующего гвоздя.
► Отмотать достаточное количества кабеля с
катушки и разрезать кусачками.
Длина кабеля должна быть достаточной,
чтобы провести направляющий кабель
через главную док-станцию (группа 1) и
подключить ее.
► Проложить направляющий кабель в основа‐
нии таким образом, чтобы он ровно распо‐
лагался в кабельном канале и был зафик‐
сирован крючком.
628
1
a
1
a
5 Использование робота-газонокосилки в группе
► Направляющий кабель (1) вставить в цен‐
тральное отверстие (2) и подтянуть.
Направляющий кабель продвинется вверх,
внутрь главной док-станции (группа 1).
► Маркировать направляющий кабель рядом
с корпусом с помощью соответствующего
кабельного маркера.
Маркировка облегчит дальнейшее подклю‐
чение к нужной клемме.
5
4
3
► Вставить направляющие кабели (3 и 4) док-
станции (группа 2 и группа 3) в отверстие
(5) для зарядного кабеля и подтянуть
направляющие кабели.
Направляющие кабели продвигаются
вверх, внутрь док-станции.
► Маркировать направляющие кабели рядом
с корпусом с помощью соответствующих
кабельных маркеров.
Маркировка облегчит дальнейшее подклю‐
чение к нужной клемме.
7
► Вставить штекер (6) в отверстие (5) и под‐
тянуть зарядный кабель (7).
Зарядный кабель (7) продвинется вверх,
внутрь док-станции.
2
1
5
6
0458-036-9801-A
