5 Использование робота-газонокосилки в группе
► Если ограничительный провод (1) прокла‐
дывается через док-станцию:
► Вставить ограничительный провод (1) в
боковое отверстие (2) плиты основания
док-станции и подтянуть.
► Провести ограничительный провод (1)
под направляющим кабелем (3).
► Проложить ограничительный провод (1) в
плите основания таким образом, чтобы
он ровно располагался в кабельном
канале и был зафиксирован крючком.
► Повторить действия до главной док-стан‐
ции (группа 1).

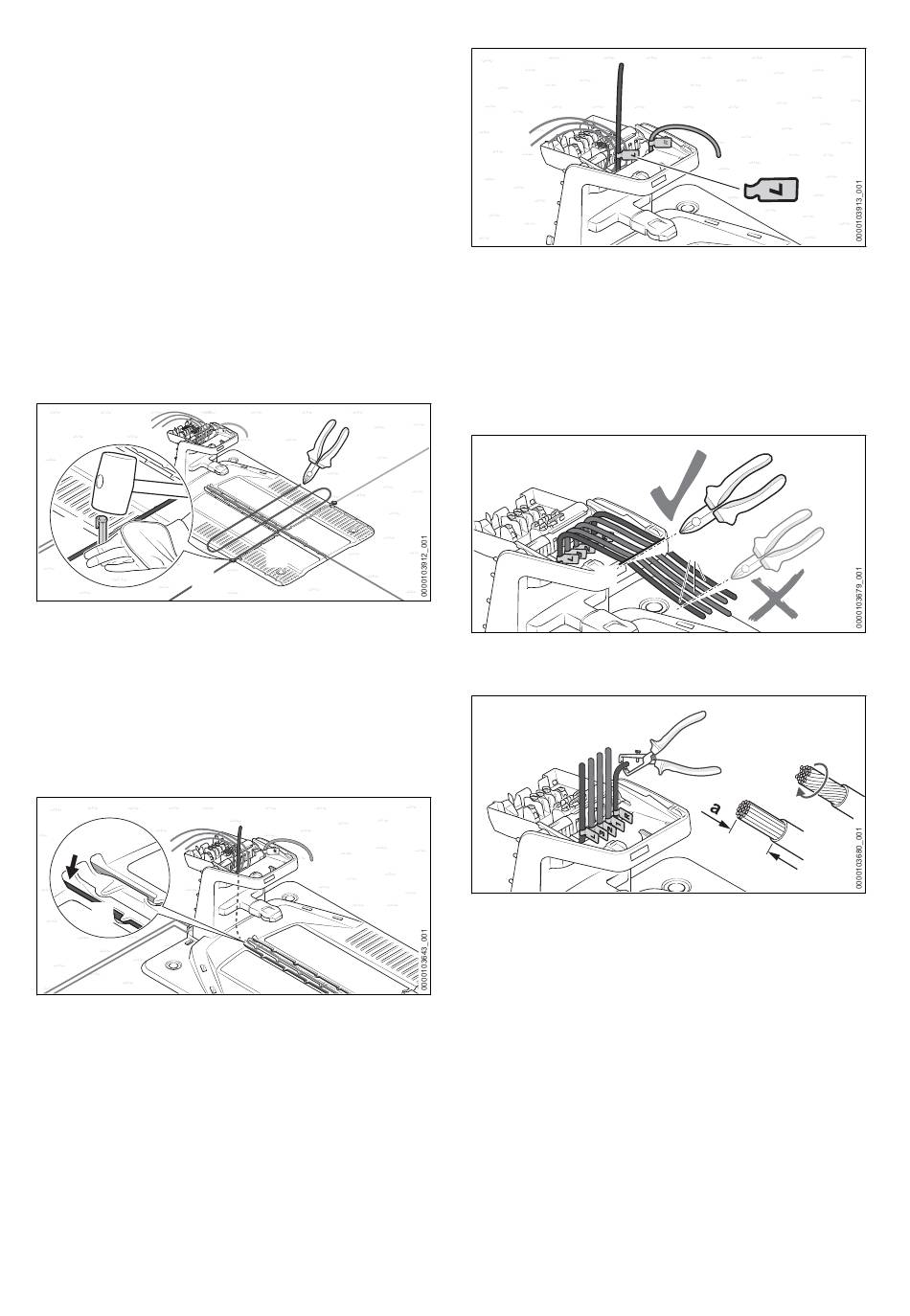

Прокладка ограничительного провода на
главной док-станции (группа 1)
3
1
► Зафиксировать ограничительный про‐
вод (1) непосредственно на плите основа‐
ния (2) главной док-станции (группа 1)
с помощью фиксирующего гвоздя (3).
► С помощью ограничительного провода (1)
отмерить две ширины основания, после
чего с помощью кусачек укоротить ограни‐
чительный провод (1).
4
1
► Проложить ограничительный провод (1) в
плите основания таким образом, чтобы он
ровно располагался в кабельном канале и
был зафиксирован крючком.
► Вставить ограничительный провод (1) в
левое отверстие (4) и подтянуть.
Конец жилы (1) продвинется вверх, внутрь
док-станции.
0458-036-9801-A
2
1
► Маркировать конец жилы (1) рядом с корпу‐
сом с помощью кабельного маркера (5).
5.6
Электрическое подключение
док-станции
5.6.1
Подсоединение ограничительного
провода и направляющего кабеля
2
► Слегка натянуть концы жил (1) и с помощью
кусачек укоротить вдоль канта (2).
► На концах жил на участке a = 10 мм уда‐
лить изоляцию.
► Скрутить жилы проводов таким образом,
чтобы ни одна из них не выступала.
pyccкий
5
1
