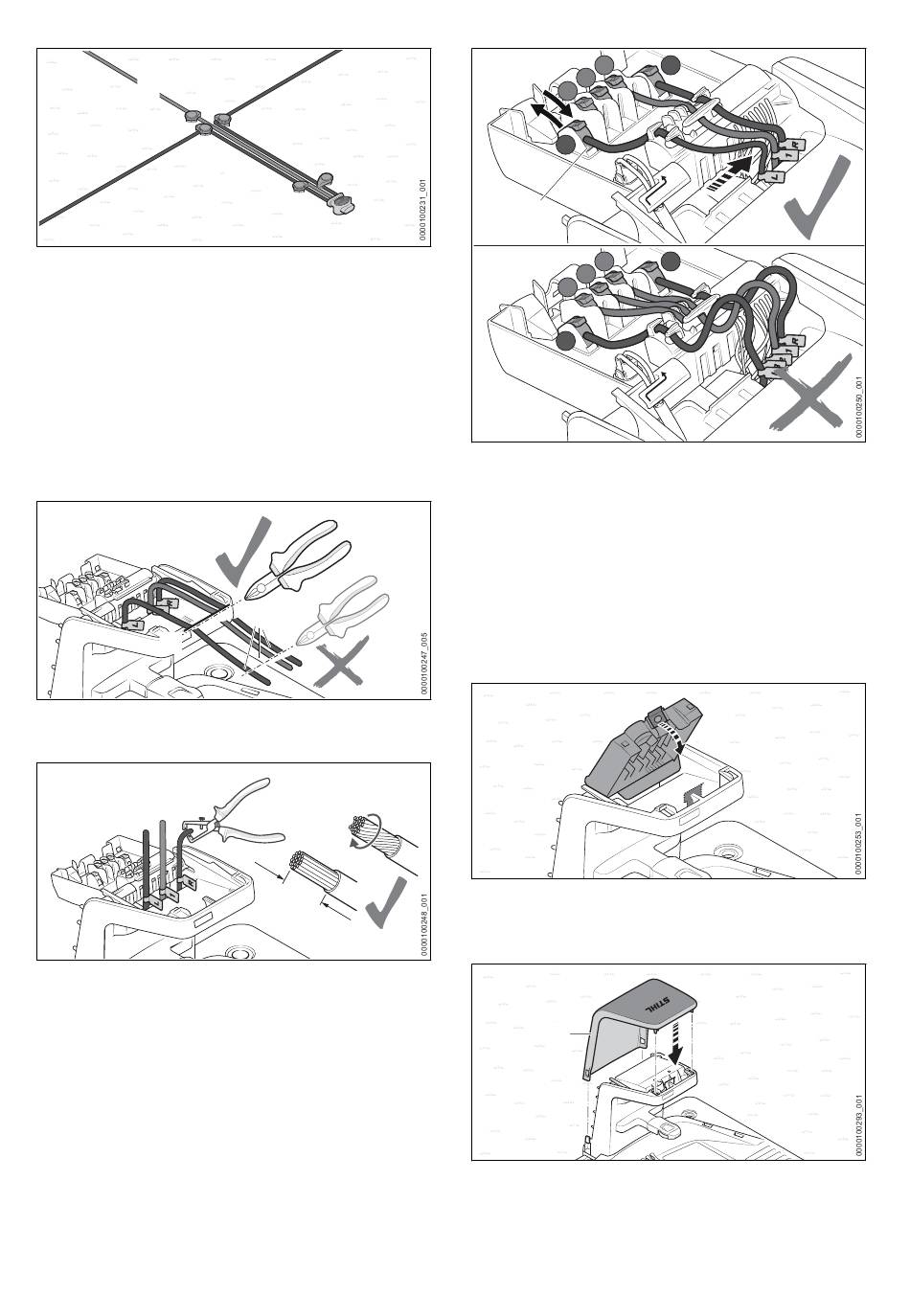

6 Używanie robota jako pojedynczego urządzenia
1
► Linki ograniczające (8) i linkę prowadzącą (1)
poprowadzić równolegle do siebie – linki
muszą być ułożone blisko siebie, ale nie mogą
się krzyżować.
► Przymocować linki dodatkowymi szpilkami.
6.7
Podłączanie stacji dokującej do
prądu
6.7.1
Podłączanie linki ograniczającej i linki
prowadzącej
2
► Końce linek (1) lekko naprężyć i skrócić
szczypcami bocznymi równo z krawędzią (2).
► Z końcówek linek usunąć izolację na odcinku
a = 10 mm.
► Druty splotki skręcić ze sobą, tak aby nie
odstawały od linki.
0458-036-9801-A
8
8
1
a
1
2
3
L
3
1
2
3
L
► Przyporządkować opisane końcówki linek do
odpowiednich zacisków.
► Odchylić dźwignię (3) danego zacisku do tyłu.
► Wprowadzić pozbawiony izolacji koniec linki
do właściwego zacisku, a następnie ponownie
złożyć dźwignię (3) do przodu w celu zamknię‐
cia.
► Umieścić linki ograniczające i linkę prowa‐
dzącą w uchwytach, jak pokazano na rysunku,
i przymocować z prawej strony.
► Zamknąć klapkę (4).
Klapka (4) zablokuje się słyszalnie i wyczuwal‐
nie.
5
► Nałożyć pokrywę (5).
Pokrywa (5) zablokuje się ze słyszalnym klik‐
nięciem.
polski
R
R
4
721
