español
6
4

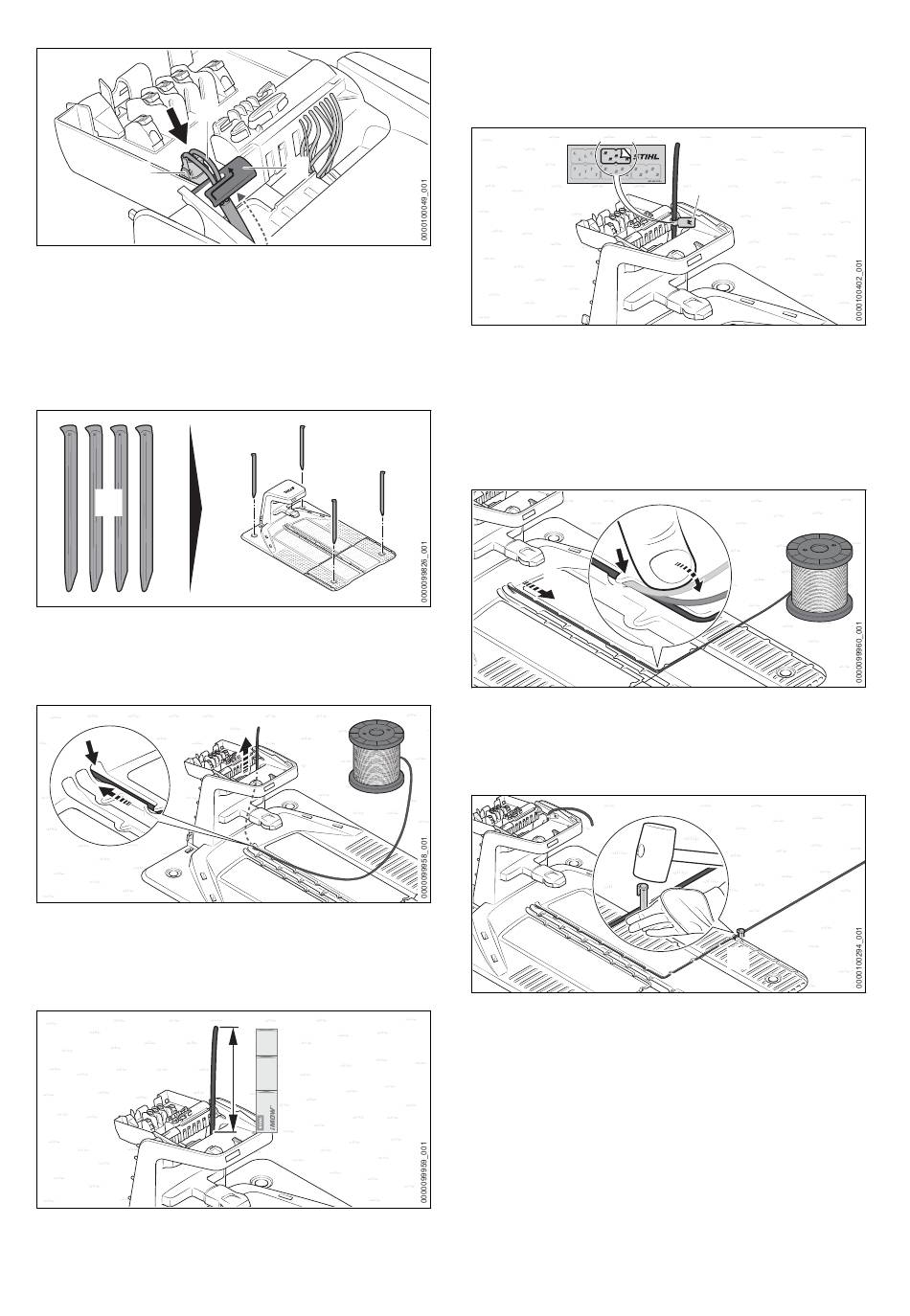

► Fijar el cable de carga (6) en el soporte de
cable (7).
► Insertar el enchufe (4).
Se percibe y se oye encastrar el enchufe (4)
en ambos lados.
Fijar la estación de carga
8
► Fijar la estación de carga en el suelo con cua‐
tro clavos (8) adecuados para la tierra.
Introducir el alambre delimitador
10
► Insertar el principio del alambre (9) en la
entrada (10) derecha y empujarlo.
El alambre delimitador (9) se desliza hacia
arriba en el interior de la estación de carga.
156
7
9
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
6 Utilizar el robot cortacésped como máquina única
► Seguir introduciendo el alambre delimitador
hasta que sobresalga a = 37 cm (longitud:
®
1x iMOW
Ruler) por arriba.
► Marcar el principio del alambre (9) cerca de la
caja con un marcador (11) adecuado.
La marca facilita luego la conexión al borne
correcto.
6.3.4
Colocar la estación de carga en la
superficie de corte
1
2
► Tender el alambre delimitador (1) en la plata‐
forma, de manera que quede plano en el
canal de alambres y esté fijado con el gan‐
cho (2).
4
► Fijar el alambre delimitador (1) en la plata‐
forma (3) misma con un clavo (4) adecuado.
Si la estación de carga está junto a una pared:
9
11
1
3
0458-036-9801-A
