polski

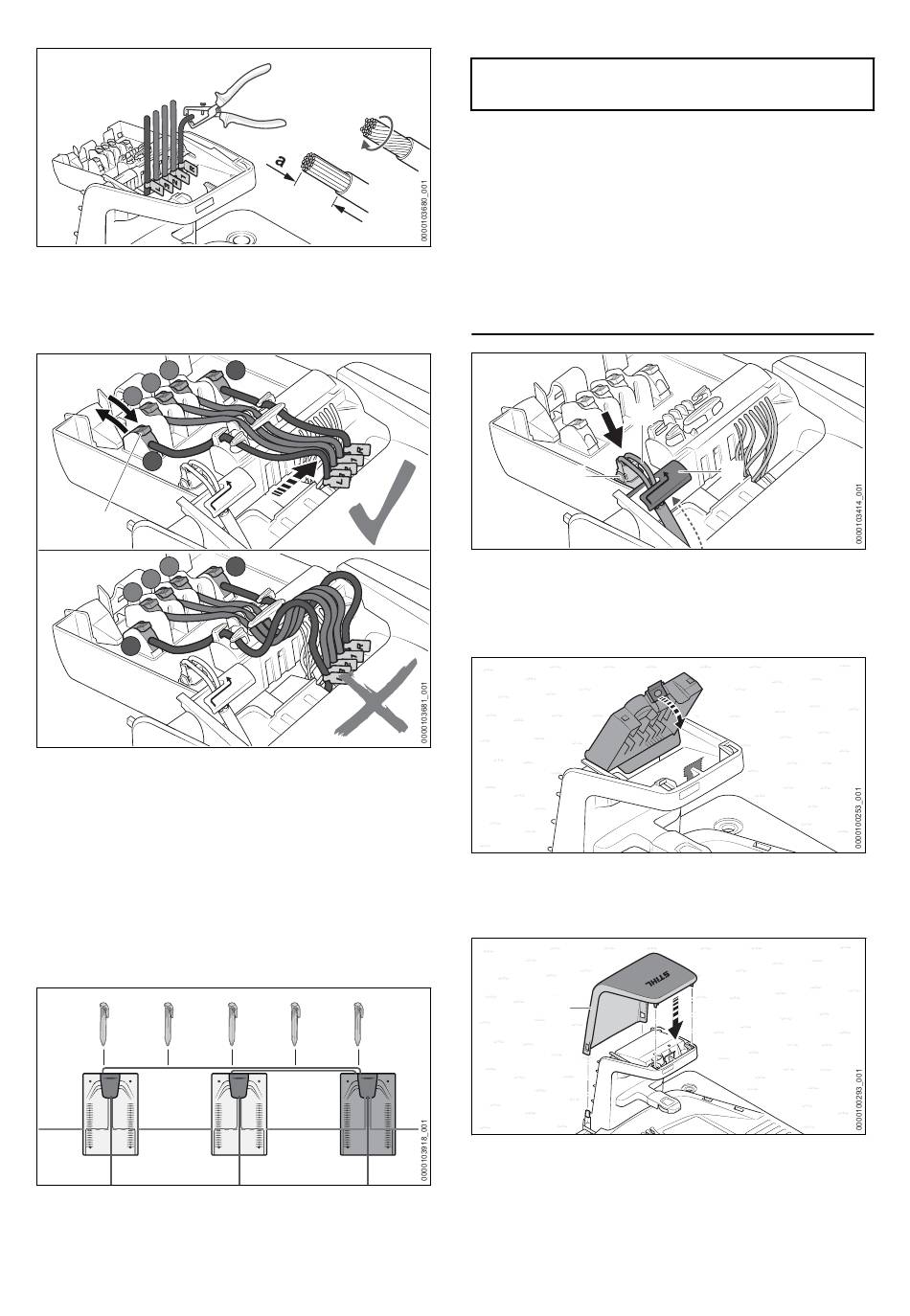

► Z końcówek linek usunąć izolację na odcinku
a = 10 mm.
► Druty splotki skręcić ze sobą, tak aby nie
odstawały od linki.
1
2
3
L
3
1
2
3
L
► Przyporządkować opisane końcówki linek do
odpowiednich zacisków.
► Odchylić dźwignię (3) danego zacisku do tyłu.
► Wprowadzić pozbawiony izolacji koniec linki
do właściwego zacisku, a następnie ponownie
złożyć dźwignię (3) do przodu w celu zamknię‐
cia.
► Linki ograniczającą i prowadzące zamocować
w uchwytach kablowych tak, aby nie powsta‐
wały pętle.
► Zamocować linki prowadzące za stacjami
dokującymi za pomocą szpilek mocujących.
696
R
R
5 Używanie robota jako części teamu
5.6.2
Podłączanie kabla ładowania
WSKAZÓWKA
■ Złącza wtykowe kabla ładowania po zamonto‐
waniu są chronione przed przedostawaniem
się do ich wnętrza zanieczyszczeń, takich jak
pył i brud. Jeśli złącza wtykowe są zabru‐
dzone, może dojść do zakłóceń działania sta‐
cji dokującej.
► Niepołączone złącza wtykowe należy chro‐
nić przed zabrudzeniem.
► Zabrudzone złącza wtykowe czyścić w spo‐
sób opisany w niniejszej instrukcji obsługi.
1
3
► Umieścić kabel ładowania (1) w uchwycie (2).
► Podłączyć wtyk (3).
Wtyk (3) słyszalnie i wyczuwalnie zablokuje
się po obu stronach.
► Zamknąć klapkę (4).
Klapka (4) zablokuje się słyszalnie i wyczuwal‐
nie.
5
► Nałożyć pokrywę (5).
Pokrywa (5) zablokuje się ze słyszalnym klik‐
nięciem.
2
4
0458-036-9801-A
