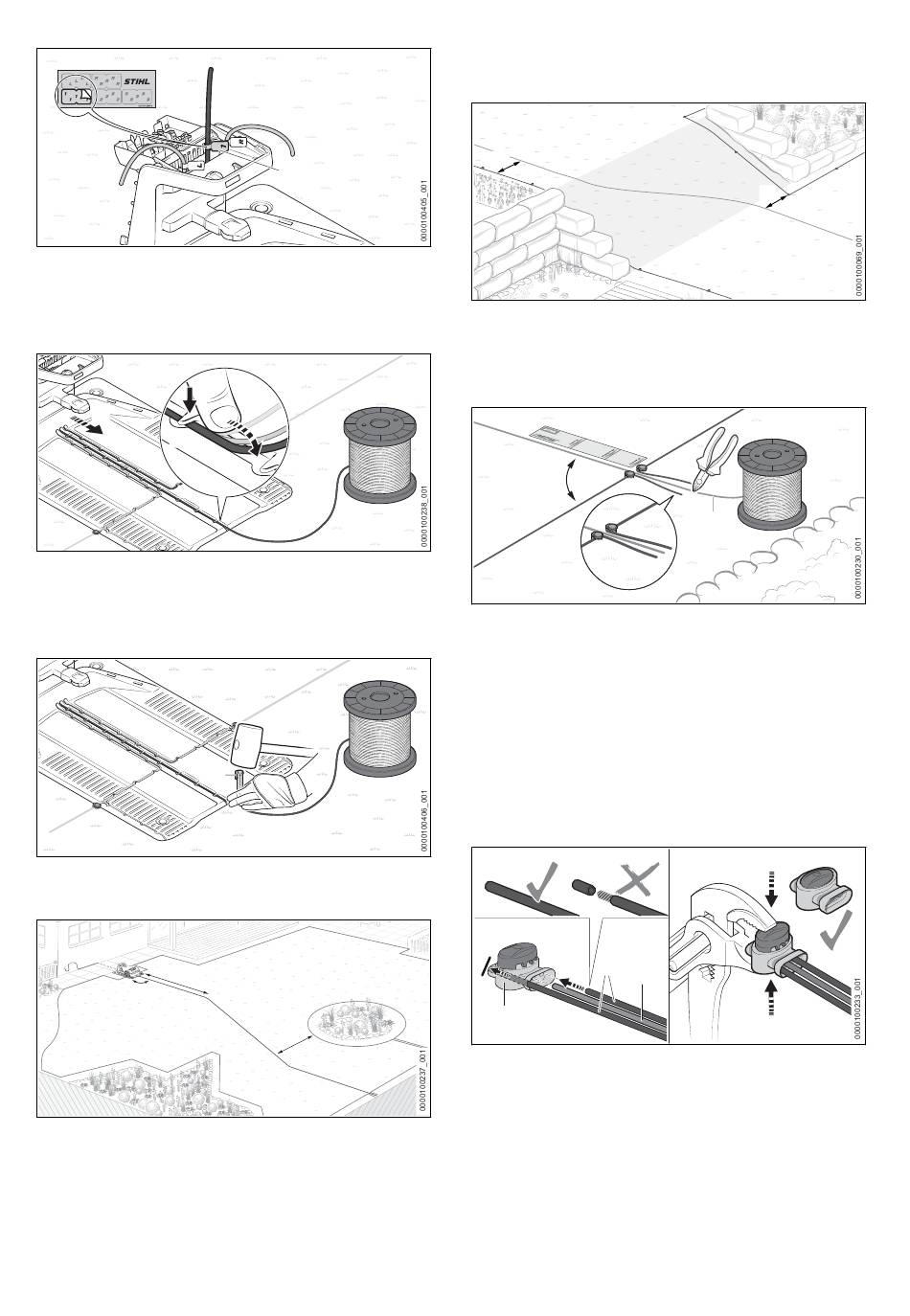

► Marcar el alambre conductor (1) cerca de la
caja con un marcador de cables (3) adecuado.
La marca facilita luego la conexión al borne
correcto.
1
4
► Tender el alambre conductor (1) en la plata‐
forma, de manera que quede plano en el
canal de alambres y esté fijado con el gan‐
cho (4).
5
► Fijar el alambre conductor (1) directamente a
la plataforma (5) con un clavo de fijación (6).
b
90°
► Llevar el alambre conductor (1) en una longi‐
tud de b = 2 m y en ángulo recto (90°) desde
la estación de carga hasta la superficie de
corte.
► Llevar el alambre conductor (1) hacia el bucle
de alambre (7) situado en el borde de la
superficie de corte. La distancia respecto del
170
1
3
1
6
8
1
c
7
6 Utilizar el robot cortacésped como máquina única
alambre delimitador perimetral (8) tiene que
ser de al menos c = 27,5 cm.
c
► En pendientes, tender el alambre conductor
en diagonal. La distancia hasta el alambre
delimitador deberá ser de al menos
c = 27,5 cm.
90°
► Llevar el alambre conductor (1) en una longi‐
tud de al menos 37 cm (longitud: 1x iMOW
Ruler) en línea recta y en ángulo recto (90°)
hasta el bucle de alambre (7).
► Tender el alambre conductor (1) pasándolo
por el centro del bucle de alambre (7).
► Cortar el alambre conductor (1) en el extremo
del bucle de alambre (7) con unas tenazas
adecuadas para ello y dejar todos los extre‐
mos del alambre a la misma longitud.
8
9
► Introducir los extremos de los alambres delimi‐
tadores (8) y del alambre conductor (1) en el
conector de alambres (9) hasta el tope.
En los extremos de los alambres no se deberá
eliminar el aislamiento.
► Comprimir el conector de alambres (1) hasta
el tope con unas tenazas.
c
7
1
1
