5 Używanie robota jako części teamu
2
3

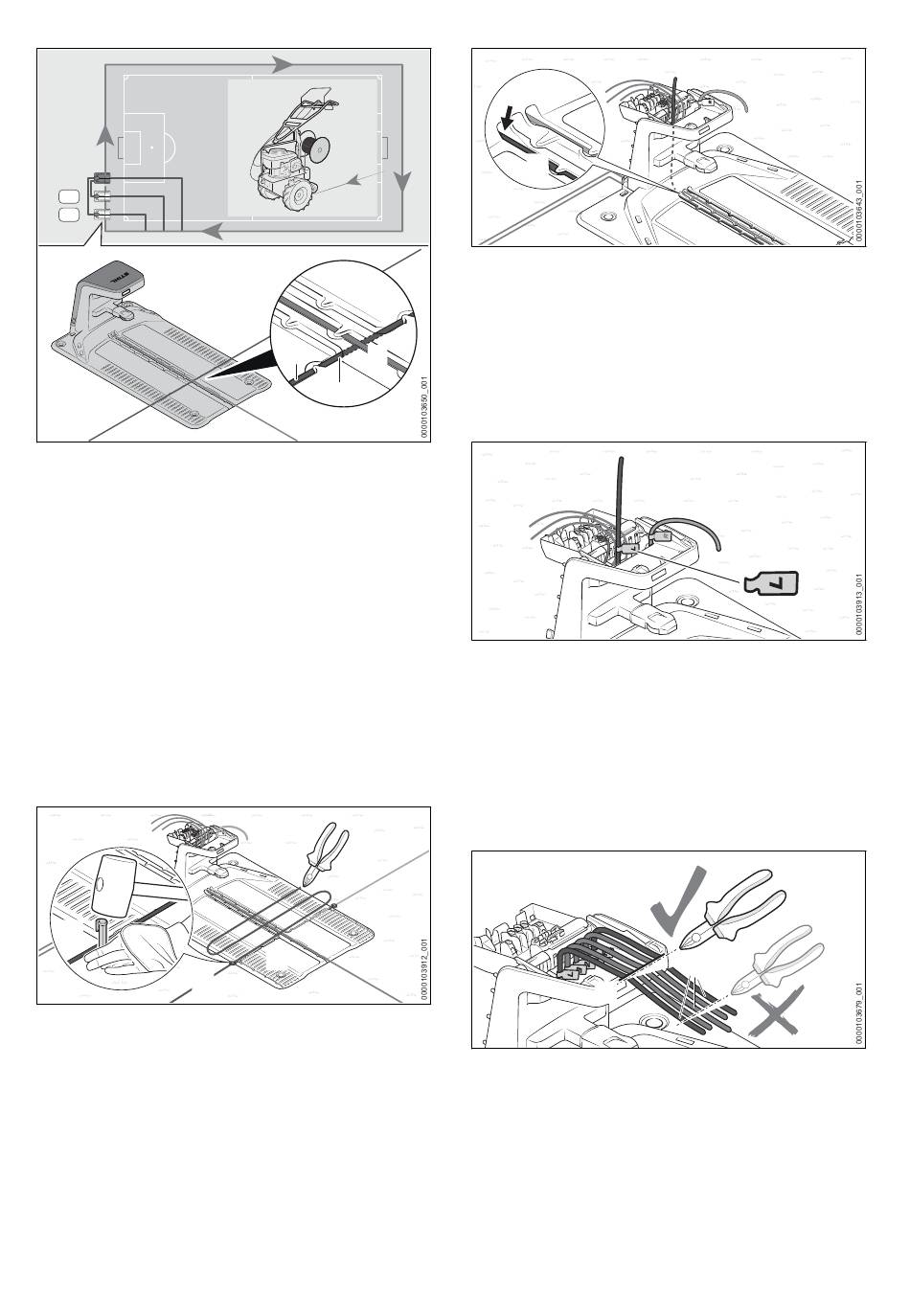

► Jeśli linka ograniczająca (1) jest prowadzona
przez stację dokującą:
► Włożyć linkę ograniczającą (1) do bocznego
przepustu (2) płyty dolnej stacji dokującej
i pociągnąć dalej.
► Poprowadzić linkę ograniczającą (1) pod
linką prowadzącą (3).
► Linkę ograniczającą (1) poprowadzić w pły‐
cie dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami.
► Powtórzyć proces dla głównej stacji dokują‐
cej (Team 1).
Układanie linki ograniczającej w głównej stacji
dokującej (Team 1)
3
1
► Linkę ograniczającą (1) przymocować do
głównej stacji dokującej (Team 1) tuż przy pły‐
cie dolnej (2) za pomocą szpilki mocującej (3).
► Odmierzyć linką ograniczającą (1) dwie szero‐
kości płyty dolnej, a następnie skrócić linkę
ograniczającą (1) szczypcami bocznymi.
0458-036-9801-A
1
3
2
2
4
1
► Linkę ograniczającą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami.
► Włożyć linkę ograniczającą (1) do przepustu
po lewej stronie (4) i pociągnąć linkę dalej.
Końcówkę linki (1) należy poprowadzić wewnątrz
stacji dokującej do góry.
1
► Koniec linki (1) oznaczyć znacznikiem kablo‐
wym (5), umieszczając go jak najbliżej obu‐
dowy.
5.6
Podłączanie stacji dokującej do
prądu
5.6.1
Podłączanie linki ograniczającej i linki
prowadzącej
2
► Końce linek (1) lekko naprężyć i skrócić
szczypcami bocznymi równo z krawędzią (2).
polski
5
1
695
