5 Robotfűnyíró használata csapatban
A fő dokkolóállomás (1. csapat) vezető huzaljá‐
nak elhelyezése
1

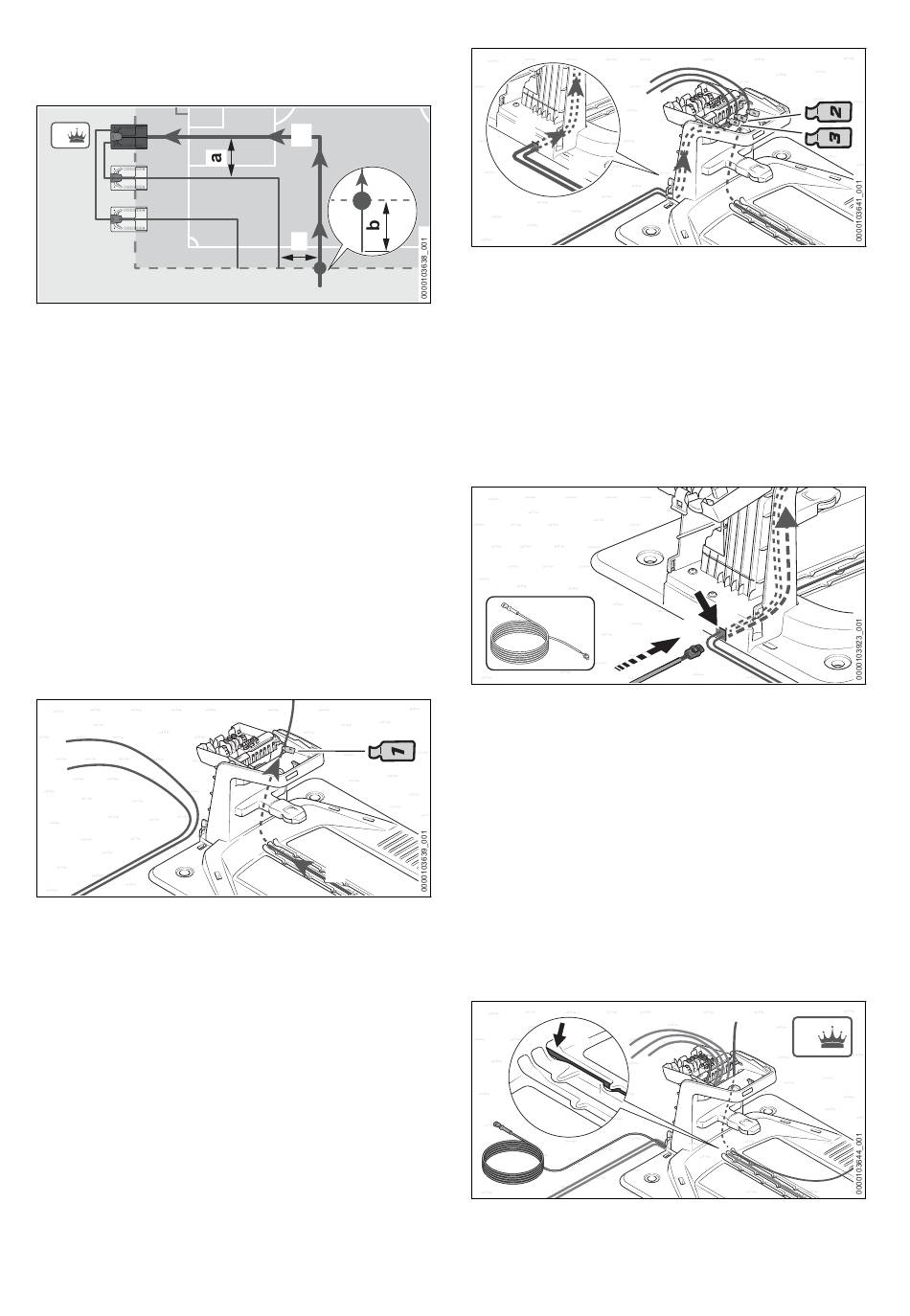

► Fektesse le a vezetőhuzalt legalább a = 2 m
távolságra a már lefektetett vezetőhuzaltól a fő
dokkolóállomásig (1. csapat).
► Hagyja, hogy a vezető huzal (1) b = 1 m hosz‐
szan túlnyúljon a később lefektetendő határoló
huzalon a fűnyírási terület szélén.
► Rögzítse a vezető huzalt közvetlenül a fenék‐
lemezen egy rögzítőszeggel.
► Tekerje le a huzaltekercsről az elegendő
huzalt, és vágja le oldalcsípőfogóval.
A huzal hosszának elegendőnek kell lennie
ahhoz, hogy a vezető huzalt a fő dokkolóállo‐
máson (1. csapat) keresztül vezesse és csat‐
lakoztassa.
► A vezető huzalt úgy helyezze el a fenéklemez‐
ben, hogy laposan feküdjön a kábelcsatorná‐
ban, és rögzítse a kampó.
► A vezető huzalt (1) dugja a középső átveze‐
tésbe (2), és vezesse utána a huzalt.
A vezető huzal (1) a fő dokkolóállomás (1.
csapat) belsejében felfelé tolódik.
► A vezető huzalt a ház közelében jelölje meg a
megfelelő kábeljelölővel.
A jelölés megkönnyíti később a helyes
kapocshoz történő csatlakoztatást.
0458-036-9801-A
1
a
2
1
5
4
3
► Illessze a dokkolóállomások (2. és 3. csa‐
pat)vezető huzaljait (3. és 4.) a töltőkábel nyí‐
lásába (5), és vezesse után a vezetőhuzalo‐
kat.
A vezetőhuzalok a dokkolóállomás belsejében
felfelé tolódnak.
► A vezető huzalt a ház közelében jelölje meg a
megfelelő kábeljelölővel.
A jelölés megkönnyíti később a helyes
kapocshoz történő csatlakoztatást.
7
► Dugja a dugaszt (6) a nyílásba (5), és vezesse
utána a töltőkábelt (7).
A töltőkábel (7) a dokkolóállomás belsejében
felfelé tolódik.
5.5
Határoló huzal elhelyezése
5.5.1
Határoló huzal elhelyezése
Határoló huzal elhelyezése a vezető huzalokhoz
A fő dokkoló állomás (1. csapat) szolgál kiindu‐
lási pontként a határoló huzal lefektetéséhez. A
határoló huzal az óramutató járásával megegye‐
zően kerül lefektetésre.
2
magyar
5
6
1
1
