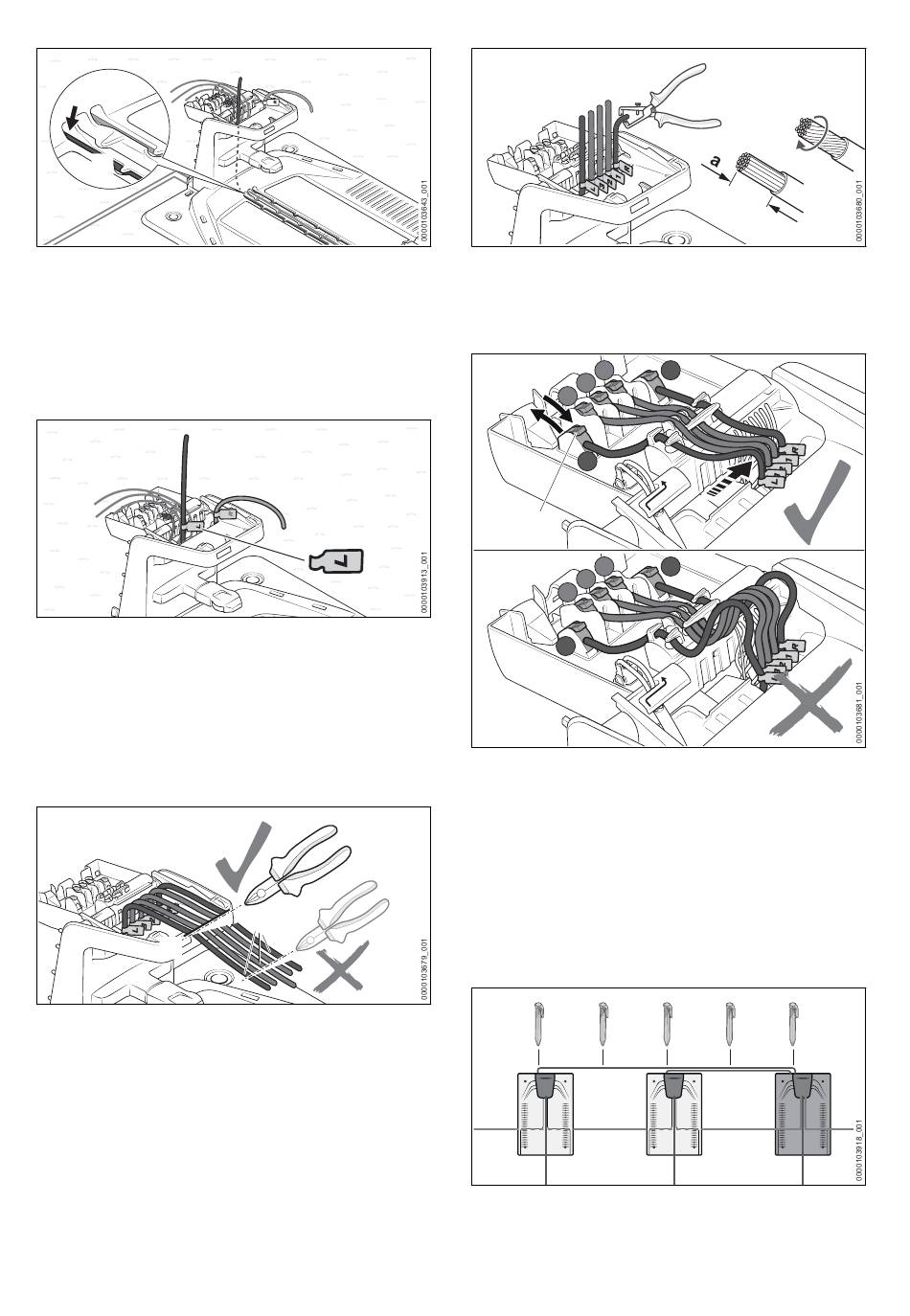

► Colocar o fio metálico limitador (1) na placa do
chão, de modo a que fique assente plano na
conduta de cabos e preso pelos ganchos.
► Introduzir o fio limitador (1) na abertura (4)
esquerda e empurrar o fio para dentro.
A ponta do fio (1) é empurrada para cima no
interior da estação de carga.
1
► Marcar a extremidade do fio (1) junto à car‐
caça com um marcador de fios (5).
5.6
Estabelecer a ligação elétrica
da estação de carga
5.6.1
Ligar o fio metálico limitador e o fio-
-guia
2
► Esticar ligeiramente as pontas dos fios (1) e
cortá-los por igual ao longo do rebordo (2)
com um alicate de corte.
566
5
1
5 Utilizar o robô cortador de relva em Team
► Descarnar as pontas dos fios até uma medida
de a = 10 mm.
► Torcer os cordões de arame de forma a que
nenhum deles fique destacado.
1
2
3
L
3
1
2
3
L
► Atribuir as pontas dos fios legendados aos
respetivos terminais.
► Desdobrar a alavanca (3) do respetivo termi‐
nal para trás para abrir.
► Introduzir a extremidade descarnada do fio no
respetivo terminal e rebater a alavanca (3) de
volta para a frente para fechar.
► Fixar os fios metálicos limitadores e os fios-
-guia nos fixadores, de cabo de modo a que
não se formem laços de cabo.
► Fixar os fios-guia atrás das estações de carga
com cavilhas de fixação.
R
R
