español
4 Palanca
Las palancas aseguran las tuercas.
5 Tuerca
La tuerca fija el disco de corte.
# Rótulo de potencia con número de máquina

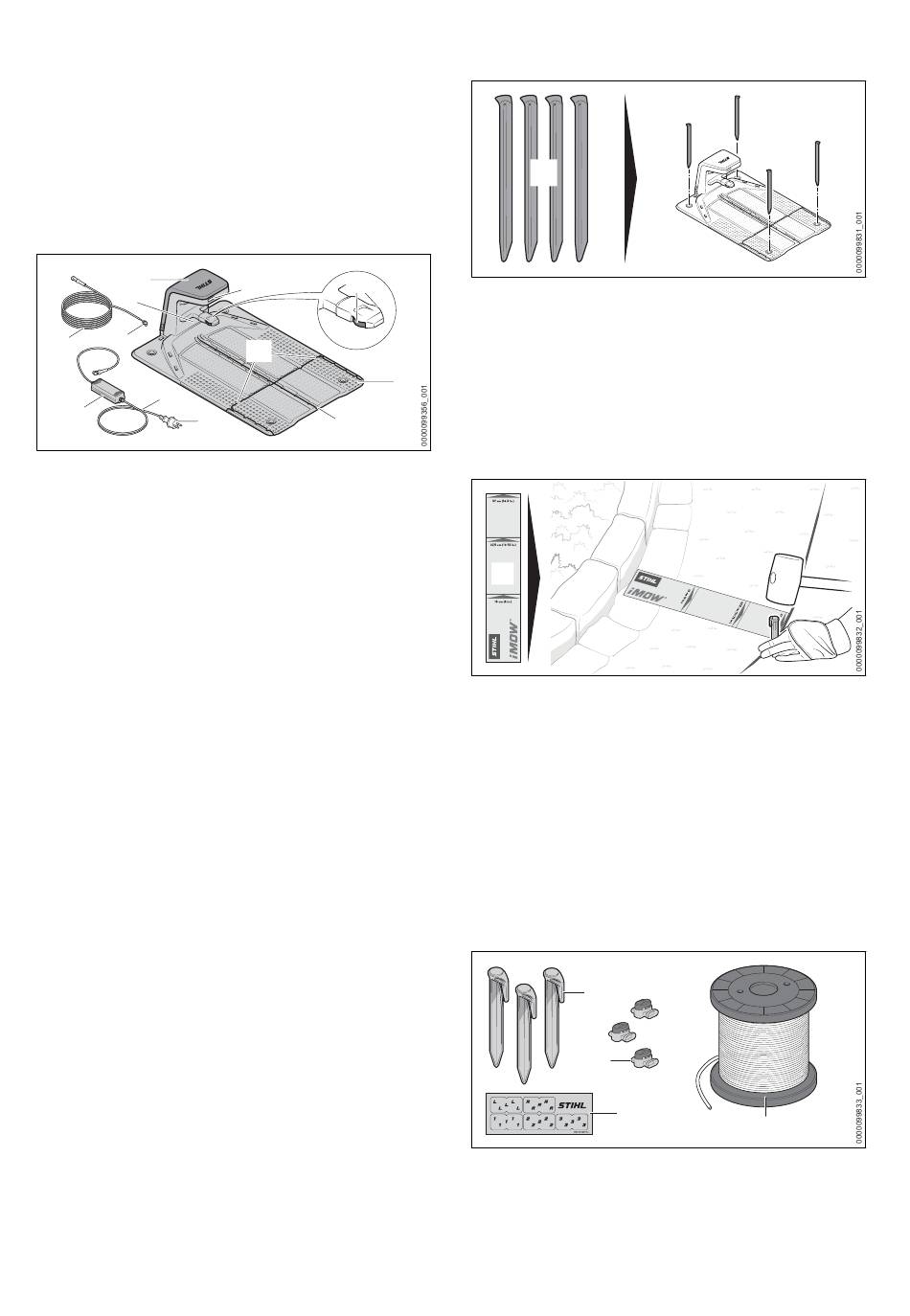

3.4
Estación de carga y fuente de
alimentación
6
#
5
4
2
3
1
1 Enchufe de red
La clavija conecta el cable de conexión a una
toma de corriente.
2 Cable de conexión
El cable de conexión conecta la fuente de ali‐
mentación al enchufe de red.
3 Fuente de alimentación
La fuente de alimentación suministra energía
a la estación de carga.
4 Cable de carga
El cable de carga conecta la fuente de ali‐
mentación a la estación de carga.
5 Enchufe
El enchufe conecta el cable de carga a la
estación de carga.
6 Cubierta
La cubierta tapa la estación de carga y pro‐
tege la electrónica interior.
7 LED
El LED indica el estado de la estación de
carga.
8 Contactos de carga
Los contactos de carga conectan la estación
de carga al robot cortacésped.
9 Plataforma
La plataforma es la base de la estación de
carga.
10 Canal de alambres
En el canal de alambres del centro se tiende
el alambre conductor.
11 Canal de alambres
En los canales de alambres del exterior se
tiende el alambre delimitador.
126
8
7
11
9
10
# Rótulo de potencia con número de máquina
12
12 Clavos para la tierra
Los cuatro clavos para la tierra fijan la esta‐
ción de carga en el suelo.
3.5
iMOW
Ruler y kit de instala‐
®
ción
®
iMOW
Ruler
1
1 iMOW
®
Ruler
El Ruler facilita el tendido de cables y sirve
para mantener la distancia correcta.
Kit de instalación
El kit de instalación se necesita para poner en
marcha el robot cortacésped y no está incluido
en el volumen de suministro del robot. Los kits
de instalación adecuados se pueden adquirir
como accesorio para los diferentes tamaños de
jardín.
1
2
3
1 Clavo de fijación
El clavo de fijación fija el alambre delimitador
y el alambre conductor.
3 Sinopsis
4
0458-036-9801-A
