3 Yleiskuva
3 Terät
Terät leikkaavat ruohoa.
4 Vipu
Vivut varmistavat mutterin.
5 Mutteri
Mutteri kiinnittää terälevyn.
# Koneen numerolla varustettu arvokilpi
3.4

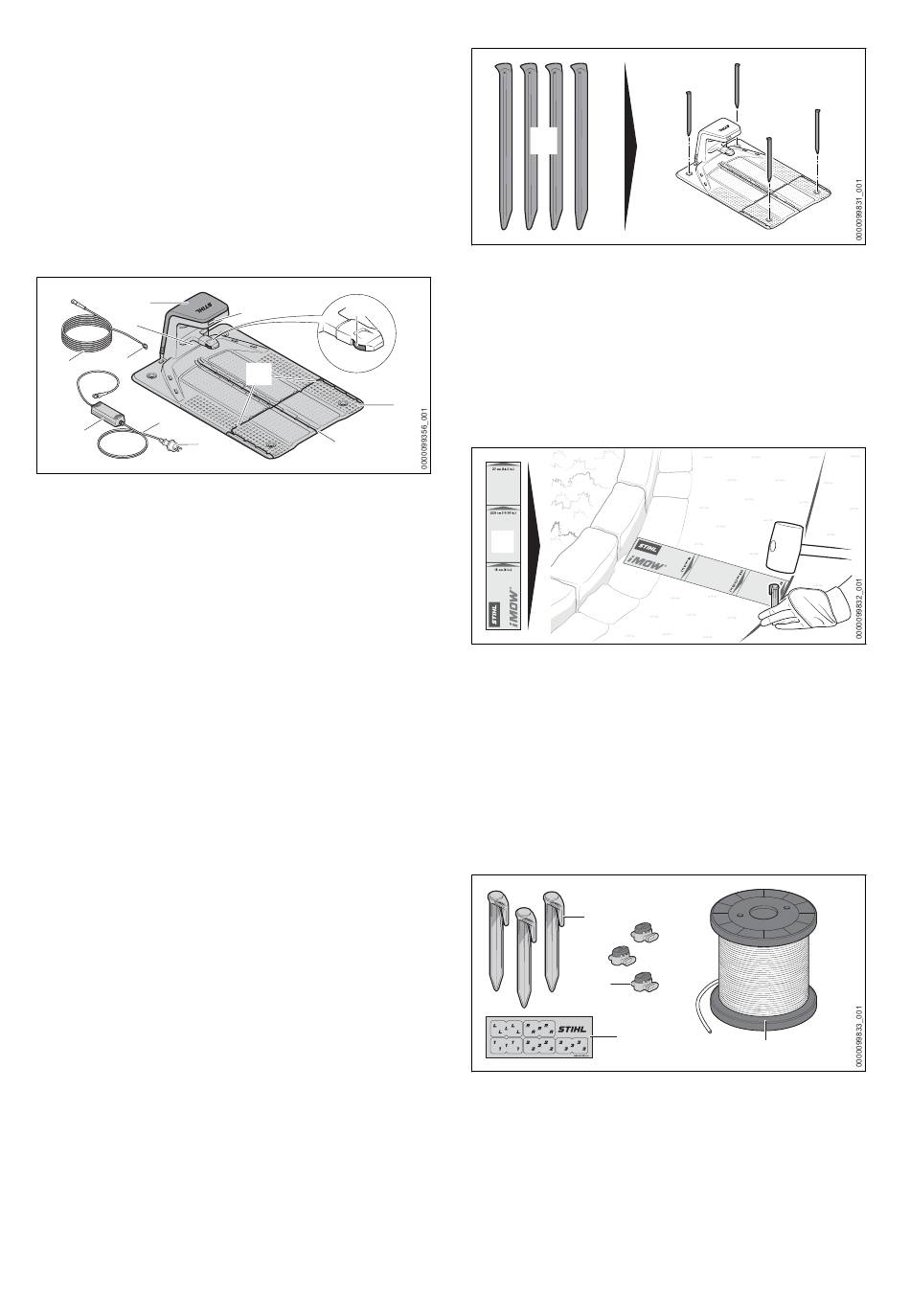

Telakointiasema ja virtalähde
6
#
5
4
2
3
1
1 Verkkopistoke
Verkkopistoke yhdistää liitoskaapelin pistora‐
siaan.
2 Liitoskaapeli
Liitoskaapeli yhdistää virtalähteen verkkopis‐
tokkeeseen.
3 Virtalähde
Virtalähde toimii telakointiaseman energialäh‐
teenä.
4 Latauskaapeli
Latauskaapeli yhdistää virtalähteen telakoin‐
tiasemaan.
5 Liitin
Pistoke yhdistää latauskaapelin telakointiase‐
maan.
6 Kupu
Kupu peittää telakointiaseman ja suojaa sen
sisällä olevaa elektroniikkaa.
7 LED-valo
LED-valo ilmaisee telakointiaseman tilan.
8 Latauskoskettimet
Latauskoskettimet yhdistävät telakointiase‐
man ruohonleikkuurobottiin.
9 Pohjalevy
Pohjalevy on telakointiaseman perusta.
10 Kaapelikanava
Ohjauslanka asennetaan keskimmäiseen
kaapelikanavaan.
11 Kaapelikanava
Rajauslanka asennetaan ulkopuolella oleviin
kaapelikanaviin.
# Koneen numerolla varustettu arvokilpi
0458-036-9801-A
8
7
11
9
10
12
12 Maanaula
Neljä maanaulaa kiinnittävät telakointiaseman
maahan.
3.5
iMOW
viivoitin ja asennus‐
®
sarja
®
iMOW
viivain
1
1 iMOW
®
viivain
Viivain helpottaa langan asettamista ja auttaa
oikeiden etäisyyksien säilyttämisessä.
Asennussarja
Ruohonleikkuurobotin käyttöönottoon tarvitaan
asennussarja, joka ei sisälly ruohonleikkuurobo‐
tin toimitukseen. Sopivia asennussarjoja on saa‐
tavana lisävarusteena eri kokoisiin puutarhoihin.
1
2
3
1 Kiinnitysnaula
Kiinnitysnaula kiinnittää rajauslangan ja
ohjauslangan maahan.
2 Lankaliitin
Lankaliitin yhdistää lankojen päät toisiinsa.
3 Kaapelimerkki
Kaapelimerkkejä käytetään merkitsemään
lankojen päät telakointiaseman sisällä. Ne
suomi
4
249
