deutsch
6.6

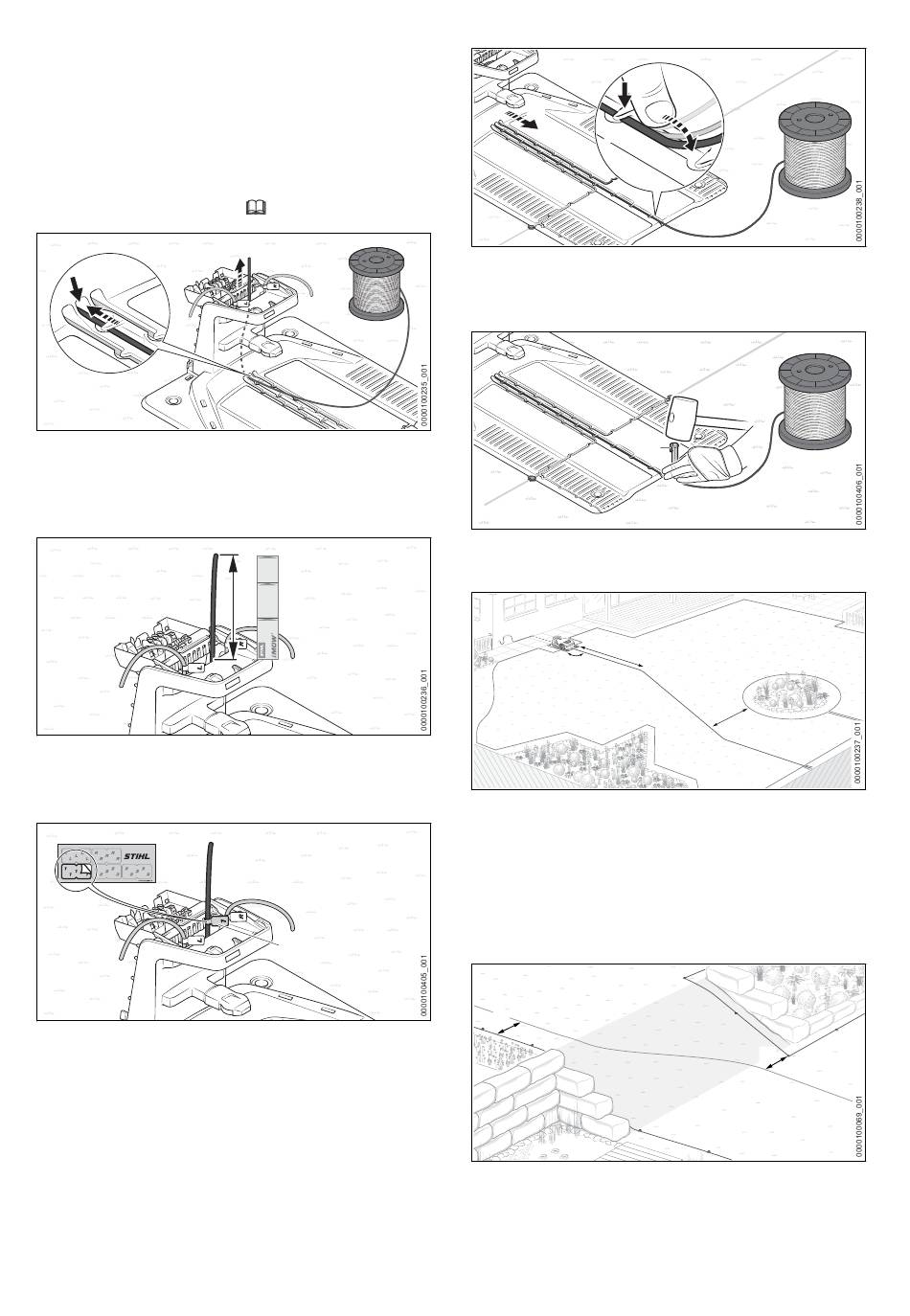

Leitdraht verlegen
6.6.1
Leitdraht verlegen
Bereits bei der Verlegung des Begrenzungsd‐
rahts muss die Position aller Leitdrähte berück‐
sichtigt werden.
► Allgemeine Vorgaben zur Verlegung des Leit‐
drahts berücksichtigen
2
► Anfang des Leitdrahts (1) in die mittlere
Durchführung (2) stecken und nachführen.
Der Leitdraht (1) wird im Inneren der Docking‐
station nach oben geschoben.
► Leitdraht (1) so lange nachführen, bis er auf
einer Länge von a = 37 cm (Länge: 1x iMOW
Ruler) nach oben übersteht.
► Leitdraht (1) nahe am Gehäuse mit dem pas‐
senden Kabelmarkierer (3) kennzeichnen.
Die Kennzeichnung erleichtert den späteren
Anschluss an die richtige Klemme.
46
6.4.2.
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
1
3
6 Mähroboter als einzelnes Gerät verwenden
1
► Leitdraht (1) so in der Bodenplatte verlegen,
dass er flach im Kabelkanal liegt und von den
Haken (4) fixiert ist.
► Leitdraht (1) direkt an der Bodenplatte (5) mit
einem Fixiernagel (6) befestigen.
90°
®
► Leitdraht (1) auf einer Länge b = 2 m gerade
und im rechten Winkel (90°) von der Docking‐
station in die Mähfläche führen.
► Leitdraht (1) zur Drahtschleife (7) am Rand
der Mähfläche führen. Der Abstand zum
umlaufenden Begrenzungsdraht (8) muss min‐
destens c = 27,5 cm betragen.
c
► An Hängen den Leitdraht diagonal verlegen.
Der Abstand zum Begrenzungsdraht muss
mindestens c = 27,5 cm betragen.
4
1
6
5
b
8
1
c
c
0458-036-9801-A
7
