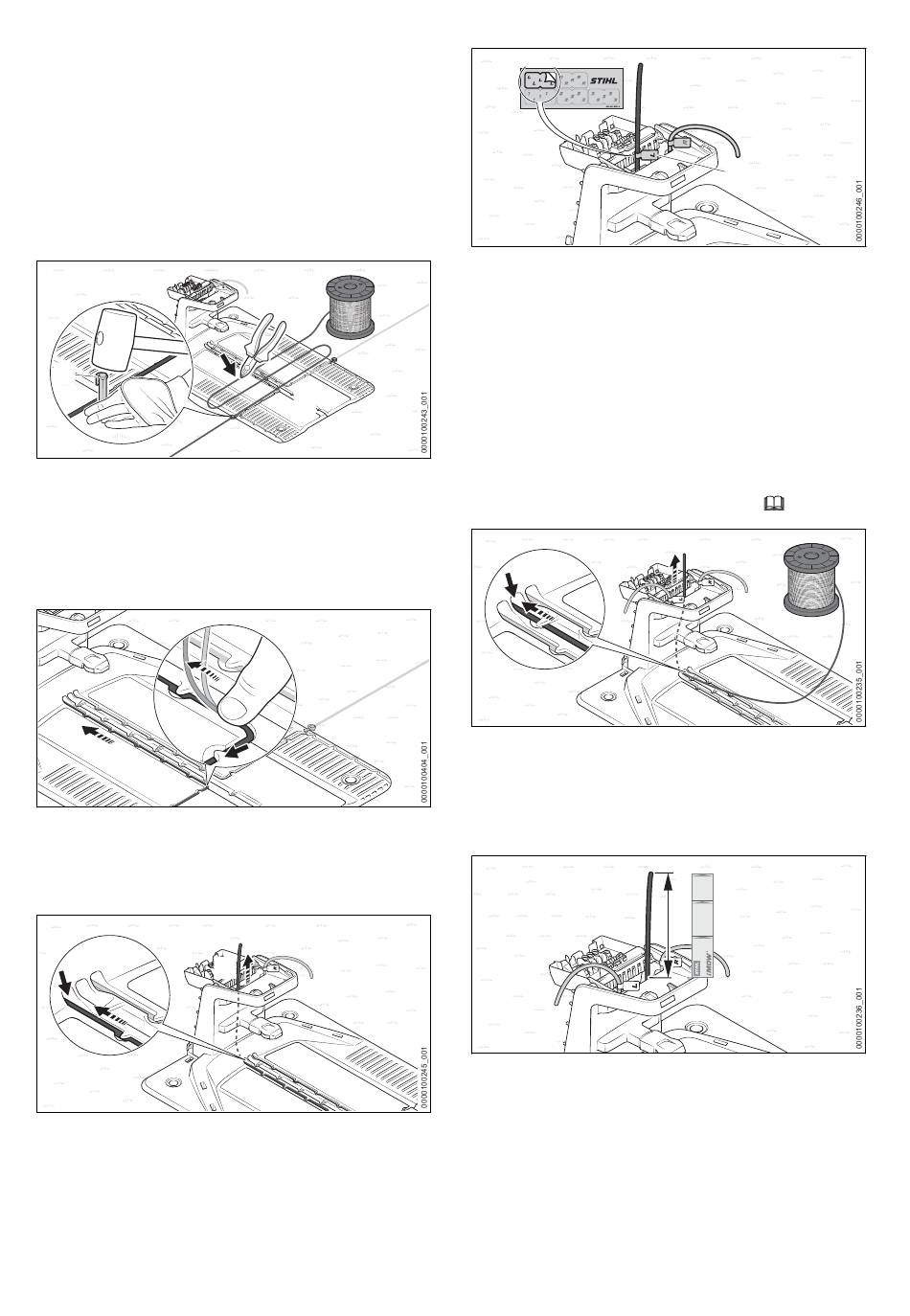

6 Używanie robota jako pojedynczego urządzenia
► Linkę ograniczającą (1) poprowadzić tuż przy
już ułożonej lince ograniczającej.
► Linkę ograniczającą (1) poprowadzić blisko
drugiej linki prowadzącej i równolegle do niej
z powrotem do stacji dokującej, tak aby obie
linki się ze sobą nie krzyżowały.
► Linkę ograniczającą (1) poprowadzić wokół
przedniej części płyty dolnej (3) w odstępie
37 cm (1x długość linijki iMOW
3
► Linkę ograniczającą (1) przymocować tuż przy
płycie dolnej (2) za pomocą szpilki mocują‐
cej (3).
► Odmierzyć linką ograniczającą (1) dwie szero‐
kości płyty dolnej (2), a następnie skrócić linkę
ograniczającą (1) szczypcami bocznymi.
4
1
► Linkę ograniczającą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami (4).
5
► Włożyć linkę ograniczającą (1) do przepustu
po lewej stronie (5) i pociągnąć linkę dalej.
Końcówkę linki (1) należy poprowadzić wewnątrz
stacji dokującej do góry.
0458-036-9801-A
®
).
1
2
1
► Końcówkę linki (1) oznaczyć pasującym
znacznikiem kablowym (6), umieszczając go
jak najbliżej obudowy.
6.6
Układanie linki prowadzącej
6.6.1
Układanie linki prowadzącej
Już na etapie układania linki ograniczającej
należy mieć na uwadze położenie wszystkich
linek prowadzących.
► Przestrzegać ogólnych wytycznych dotyczą‐
cych układania linki prowadzącej
2
► Włożyć początek linki prowadzącej (1) do
środkowego przepustu (2) i pociągnąć linkę
dalej.
Linkę prowadzącą (1) należy poprowadzić
wewnątrz stacji dokującej do góry.
► Wystający na górze stacji odcinek linki prowa‐
dzącej (1) powinien wynosić a = 37 cm
(1x długość linijki iMOW
1
6
6.4.2.
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
a
15 cm (6 in.)
®
).
