deutsch

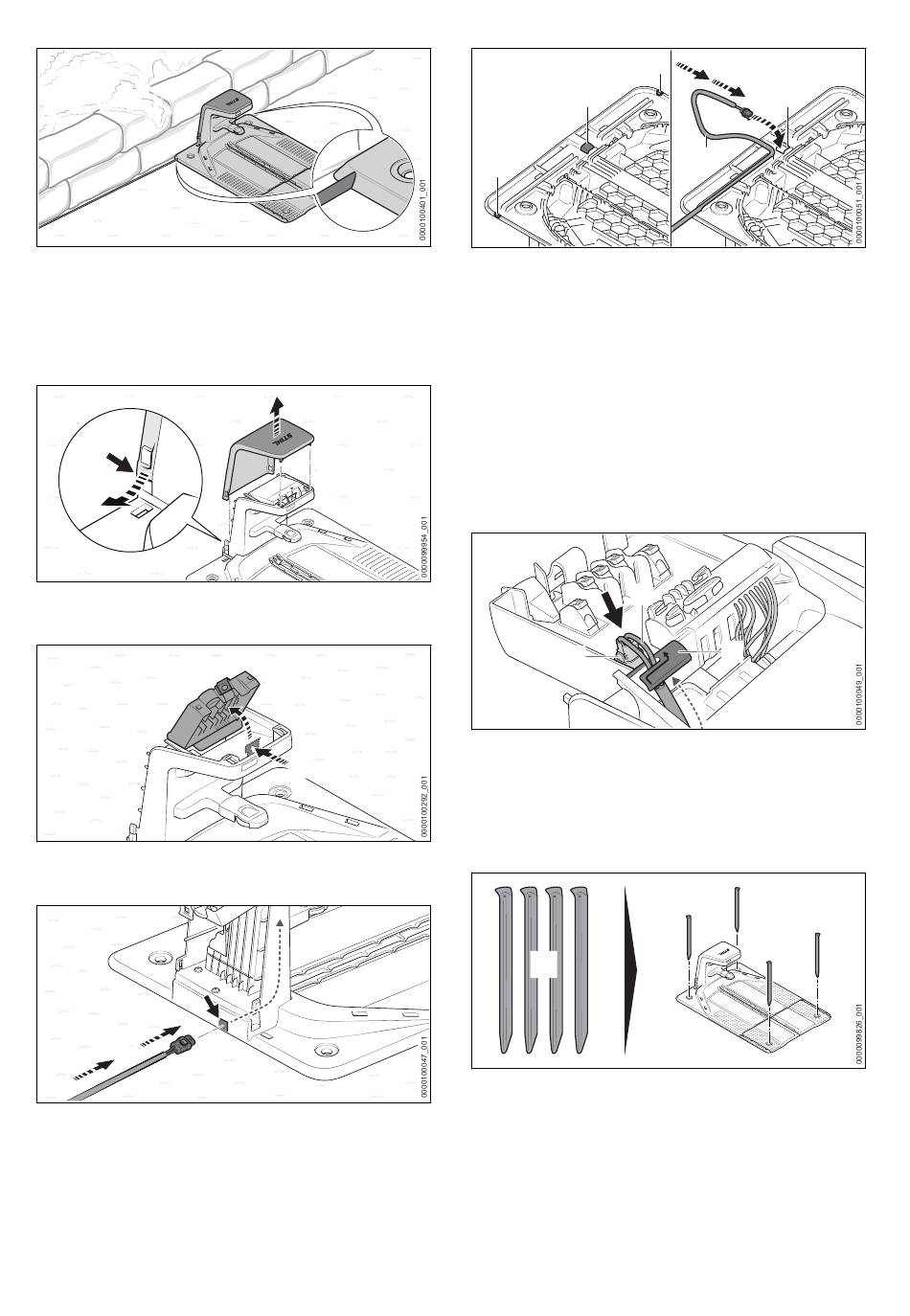

Falls die Dockingstation direkt an einer Wand
steht, kann das Ladekabel auch unter der
Bodenplatte verlegt werden. Das Ladekabel
kann links oder rechts aus der Bodenplatte
heraus verlegt werden.
1
► Haube (1) auf beiden Seiten leicht nach außen
biegen und nach oben abnehmen.
► Rasthebel (2) drücken und die Abdeckung (3)
aufklappen.
► Falls die Dockingstation von hinten ange‐
schlossen werden soll:
► Stecker (4) in die Durchführung (5) stecken
und das Ladekabel (6) nachführen.
Das Ladekabel (6) wird im Inneren der
Dockingstation nach oben geschoben.
32
3
2
6 Mähroboter als einzelnes Gerät verwenden
B
A
► Falls die Dockingstation direkt an einer Wand
steht oder das Ladekabel unter der Boden‐
platte zur Seite geführt werden soll:
► Auf der gewünschten Seite der Bodenplatte
an der Position (A) den Rand öffnen und
entgraten.
► In der Mitte der Bodenplatte eine Öff‐
nung (B) ausschneiden und entgraten.
► Stecker (4) in die Öffnung (B) stecken und
das Ladekabel (6) nachführen.
Das Ladekabel (6) wird im Inneren der
Dockingstation nach oben geschoben.
6
4
► Ladekabel (6) im Kabelhalter (7) fixieren.
► Stecker (4) einstecken.
Der Stecker (4) rastet auf beiden Seiten hör‐
bar und spürbar ein.
Dockingstation befestigen
8
► Dockingstation mit vier Erdnägel (8) am Boden
befestigen.
A
B
4
6
7
0458-036-9801-A
