português
5.5
Colocar o fio limitador
5.5.1

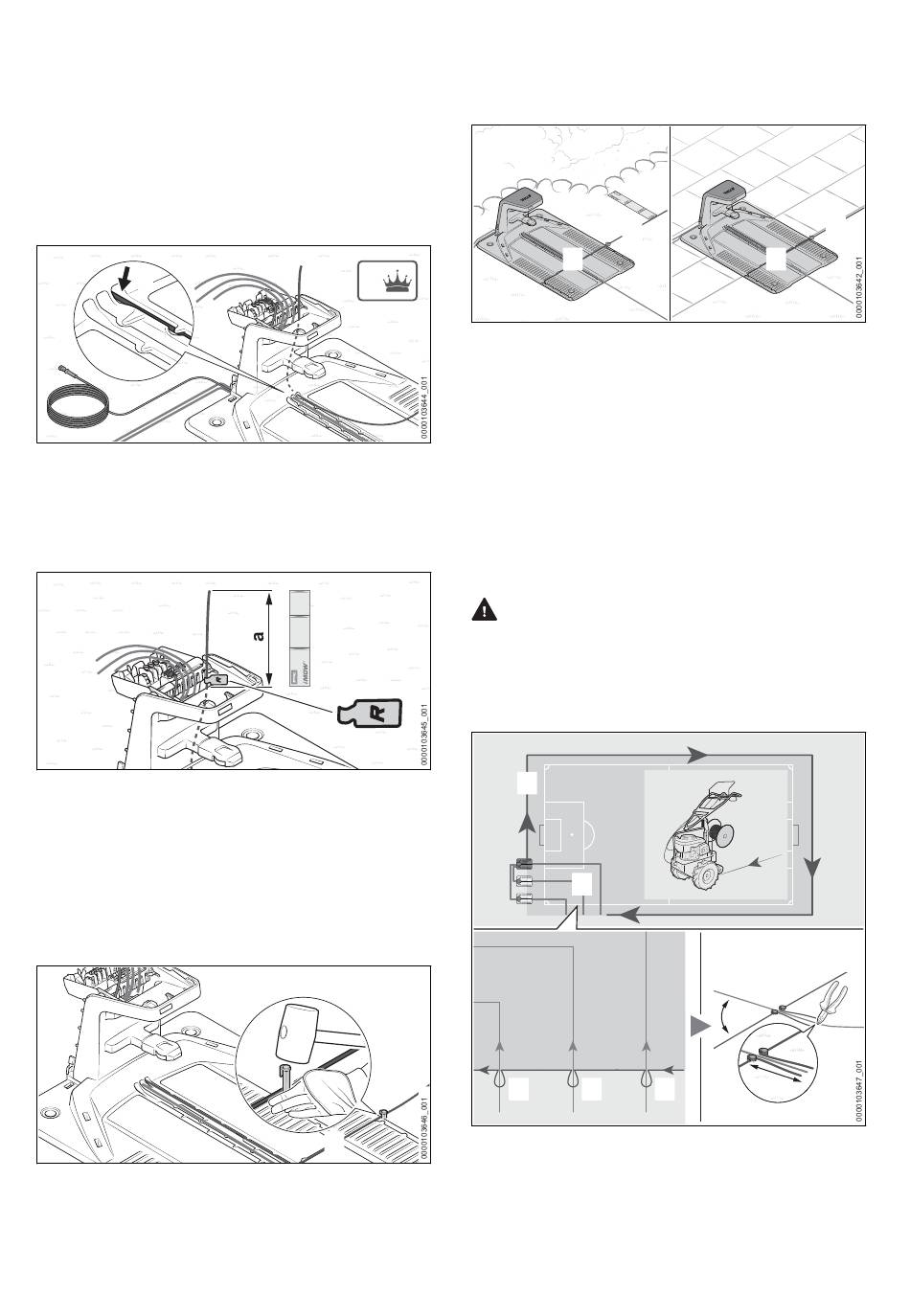

Colocar o fio metálico limitador
Colocar o fio metálico limitador para os fios-guia
A estação de carga mestra (Equipa 1) serve de
ponto de partida para a colocação do fio metá‐
lico limitador. O fio metálico limitador é colocado
no sentido dos ponteiros do relógio.
2
► Introduzir a ponta do fio (1) na abertura (2) do
lado direito e empurrar o fio para dentro.
O fio metálico limitador (1) é empurrado para
cima no interior da estação de carga mes‐
tra (Equipa 1).
1
► Continuar a empurrar o fio metálico limita‐
dor (1) para dentro até sobressair em cima
com um comprimento a = 37 cm (compri‐
mento: 1x iRégua).
► Marcar a ponta do fio (1) junto à carcaça com
um marcador de fios (3).
Esta marcação vai facilitar mais tarde a liga‐
ção ao terminal correto.
4
► Colocar o fio metálico limitador (1) na placa do
chão (4) de modo a que fique assente plano
na conduta de cabos e preso pelos ganchos.
564
1
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
15 cm (6 in.)
3
5
1
5 Utilizar o robô cortador de relva em Team
► Fixar o fio metálico limitador (1) diretamente
na placa do chão (4) da estação de carga
mestra com uma cavilha de fixação (5).
1
4
► Colocar o fio metálico limitador (1) de forma a
cumprir os seguintes requisitos:
– Fazer sair o fio metálico limitador (1) lateral‐
mente da placa do chão (4) e assentá-lo a
uma distância de 37 cm (comprimento: 1x
iRégua) de obstáculos ao longo da superfí‐
cie transitável.
– O fio metálico limitador sai lateralmente da
placa do chão (4) e está colocado ao longo
da superfície transitável.
Colocar o ponto de ligação para os fios-guia
AVISO
■ Para não danificar os fios durante trabalhos
de manutenção do relvado ou práticas despor‐
tivas, os fios devem ser colocados abaixo da
camada fértil superior do relvado.
1
3
2
2
Ao instalar o fio metálico limitador perimé‐
trico (1), é necessário colocar os pontos de liga‐
ção (2) para os fios-guia (3):
► Prender o fio metálico limitador (1) nos pontos
previstos com uma cavilha de fixação (4).
1
4
4
a
2
0458-036-9801-A
