deutsch

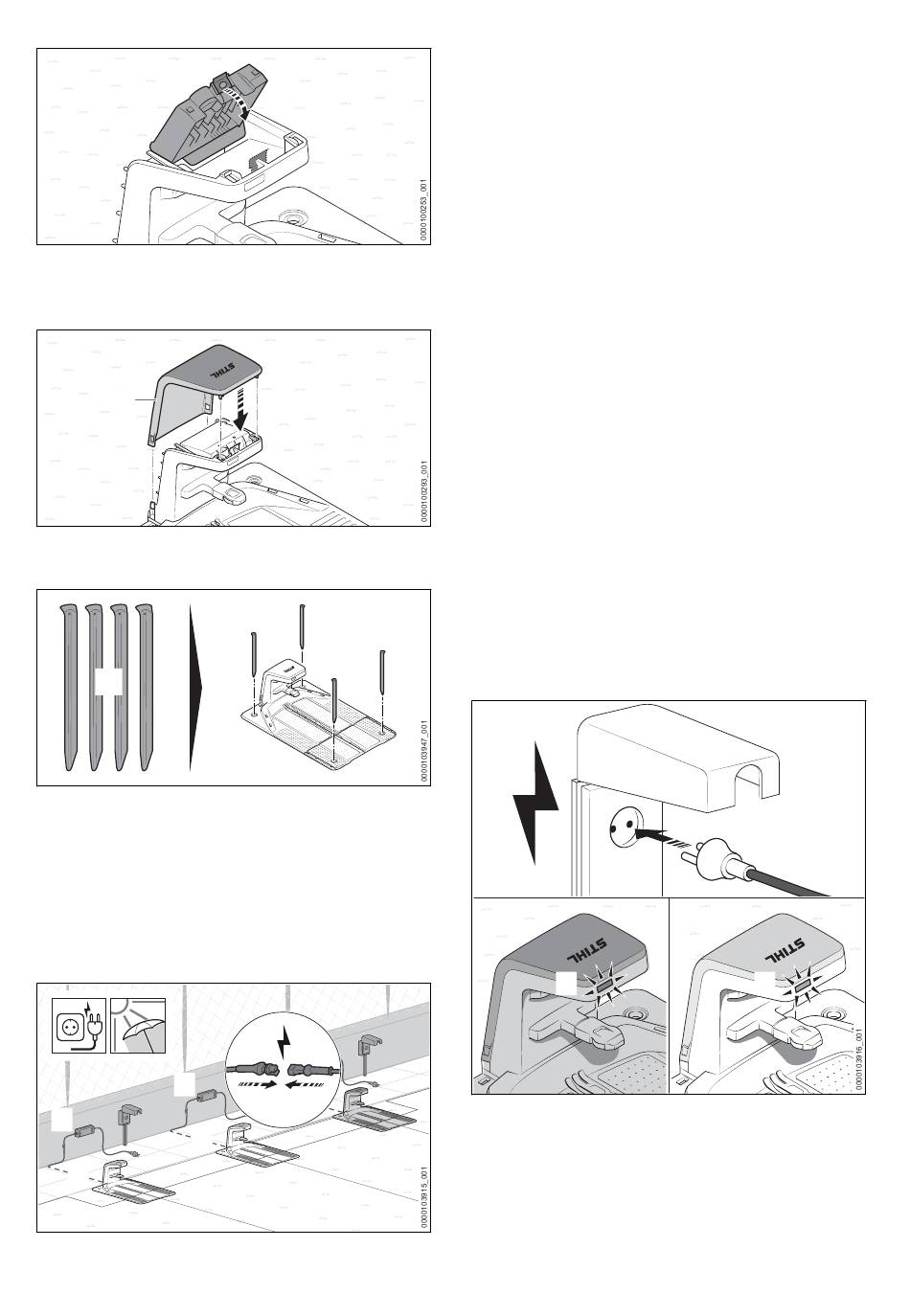

► Abdeckung (4) nach vorne klappen.
Die Abdeckung (4) rastet hörbar und spürbar
ein.
5
► Haube (5) aufsetzen.
Die Haube (5) rastet hörbar ein.
6
► Alle Dockingstationen mit vier Erdnägel (6) am
Boden befestigen.
Ladekabel für alle weiteren Dockingstationen so
anschließen, wie es in diesem Kapitel beschrie‐
ben ist.
5.6.3
Ladekabel verlegen und Netzteil
anschließen
2
2
1
1
24
4
3
1
5 Mähroboter im Team verwenden
► Ladekabel (1) zum Standort des Netzteils (2)
verlegen.
► Standort für das Netzteil (2) so wählen, dass
folgende Bedingungen erfüllt sind:
– Das Netzteil (2) und die Anschlussleitung
befinden sich außerhalb der Mähfläche.
– Eine geeignete Steckdose befindet sich in
Reichweite des Netzteils (2).
– Das Netzteil (2) liegt auf einem ebenen und
nicht dauerhaft nassen Untergrund.
– Das Netzteil (2) ist erhöht vom Boden ange‐
bracht, falls es länger andauernder Nässe
ausgesetzt sein kann.
– Falls möglich: Der Standort ist vor Witte‐
rungseinflüssen geschützt und beschattet.
► Ladekabel so verlegen, dass folgende Bedin‐
gungen erfüllt sind:
– Das Ladekabel (1) befindet sich außerhalb
der Mähfläche.
– Das Ladekabel (1) ist so verlegt, dass Per‐
sonen nicht darüber stolpern können.
– Das Ladekabel (1) ist nicht gespannt oder
verwickelt.
– Das Ladekabel (1) ist komplett abgewickelt
und liegt nicht unter der Dockingstation.
– Das Ladekabel (1) liegt nicht auf einem dau‐
erhaft nassen Untergrund.
► Ladekabel (1) mit dem Stecker (3) des Netz‐
teils (2) verbinden.
5
6
► Netzstecker (4) in eine richtig installierte
Steckdose (5) stecken.
Die LED (6) an der Master-Dockingstation
(Team 1) leuchtet grün. Die LED (7) an den
anderen Dockingstationen blinken rot.
4
7
0458-036-9801-A
