90°

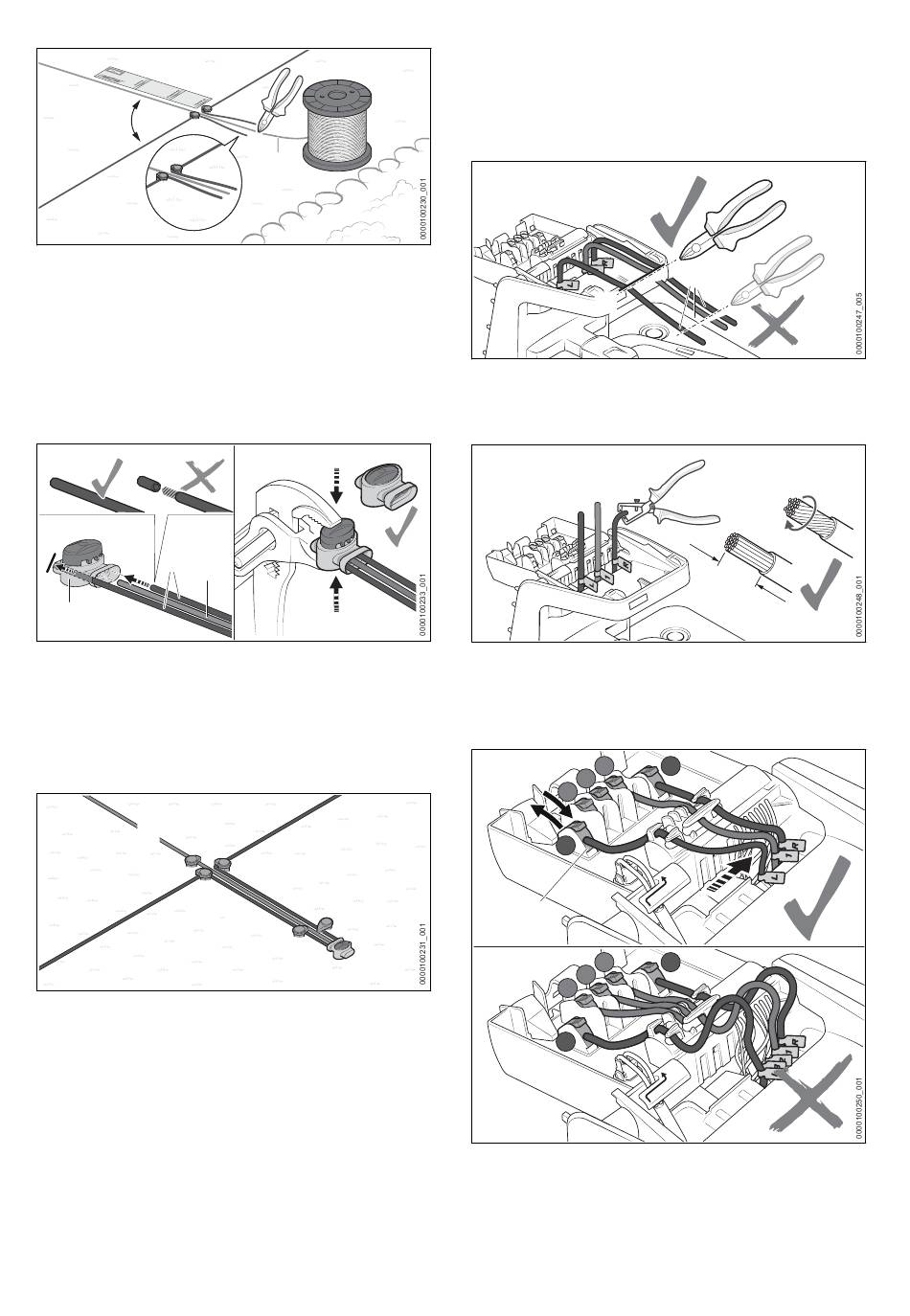

► A vezető huzalt (1) legalább 37 cm hosszon
(hosszúság: 1x iMOW
merőlegesen (90°) kell a drótfülig (7) elvezetni.
► Helyezzen el vezető huzalt (1) a drótfül (7)
közepén keresztül.
► Vágja át a vezető huzalt (1) a drótfül (7) végé‐
nél egy oldalcsípő fogóval, és minden huzal‐
véget alakítson ki azonos hosszúságúra.
8
1
9
► A határoló huzalok (8) és a vezető huzal (1)
végeit ütközésig dugja be a huzalösszekö‐
tőbe (9).
A huzalvégeket nem szabad leszigetelni.
► A huzalösszekötőt (1) fogóval nyomja össze
ütközésig.
1
► A határoló huzalokat (8) és a vezető huzalt (1)
párhuzamosan és egymással szorosan
vezesse anélkül, hogy a huzalok kereszteznék
egymást.
► Rögzítse a huzalokat további rögzítőszegek‐
kel.
528
7
1
®
Ruler) egyenesen és
8
8
6 Robotfűnyíró használata egyetlen eszközként
6.7
Dokkolóállomás elektromos
csatlakoztatása
6.7.1
Határoló huzal és vezető huzal csatla‐
koztatása
2
► Kissé feszítse meg a huzalvégeket (1), és az
él (2) mentén oldalcsípő fogóval vágja le a
megfelelő hosszúságúra.
► Szigetelje le a huzalvégeket a = 10 mm hosz‐
szúságban.
► Csavarja össze a huzalszálakat úgy, hogy
egyetlen huzalszál se lógjon ki.
1
2
3
L
3
1
2
3
L
► A feliratos huzalvégeket párosítsa össze az
adott kapcsokkal.
► A megfelelő kapocs karját (3) hátrafelé hajtsa
fel.
1
a
R
R
0458-036-9801-A
