5 Utilizar o robô cortador de relva em Team

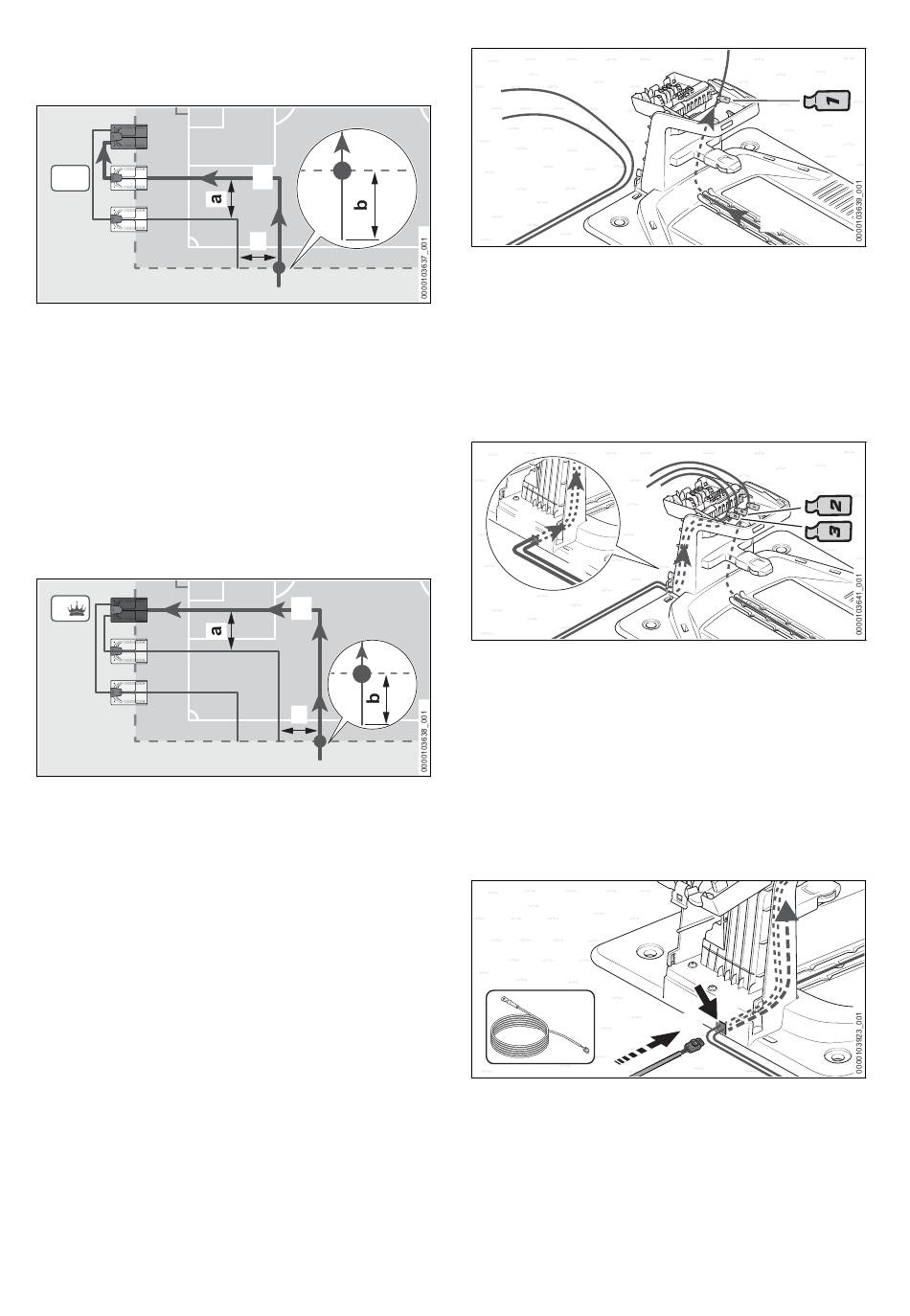

Colocação do fio-guia da estação de
carga (Equipa 2)
2
► Colocar o fio-guia (1) da estação de
carga (Equipa 2) da forma descrita para o fio-
-guia da estação de carga (Equipa 3). Respei‐
tar a distância mínima a = 2 m em relação ao
fio-guia já colocado.
► Ao longo de um comprimento de b = 1 m, dei‐
xar o fio-guia (1) sobressair do fio metálico
limitador ainda por colocar mais tarde na
borda da área･relvada･a･cortar.
Colocação do fio-guia da estação de carga mes‐
tra (Equipa 1)
1
► Colocar o fio-guia à distância mínima de
a = 2 m em relação ao fio-guia já colocado
que vai à estação de carga mestra (Equipa 1).
► Ao longo de um comprimento de b = 1 m, dei‐
xar o fio-guia (1) sobressair do fio metálico
limitador ainda por colocar mais tarde na
borda da área･relvada･a･cortar.
► Fixar o fio-guia diretamente na placa do chão
com uma cavilha de fixação.
► Desenrolar fio suficiente do rolo de fio e cortá-
-lo com um alicate de corte diagonal.
O comprimento do fio tem de ser suficiente
para poder passar o fio-guia pela estação de
carga mestra (Equipa 1) e conectá-lo.
► Colocar o fio-guia na placa do chão de modo
a que fique assente plano na conduta de
cabos e preso pelos ganchos.
0458-036-9801-A
1
a
1
a
► Introduzir o fio-guia (1) na abertura central (2)
e empurrá-lo.
O fio-guia é empurrado para cima no interior
da estação de carga mestra (Equipa 1).
► Marcar o fio-guia junto à carcaça com o respe‐
tivo marcador de fios.
Esta marcação vai facilitar mais tarde a liga‐
ção ao terminal correto.
5
4
3
► Introduzir os fios-guia (3 e 4) das estações de
carga (Equipa 2 e Equipa 3) na abertura (5)
para o cabo de carregamento e empurrar os
fios-guia.
Os fios-guia são empurrados para cima no
interior da estação de carga.
► Marcar os fios-guia junto à carcaça com os
respetivos marcadores de fios.
Esta marcação vai facilitar mais tarde a liga‐
ção ao terminal correto.
7
► Introduzir a ficha (6) na abertura (5) e empur‐
rar o cabo de carregamento (7) para dentro.
O cabo de carregamento (7) é empurrado
para cima no interior da estação de carga.
português
2
1
5
6
563
