pyccкий
1
2
3
L
3
1
2
3
L

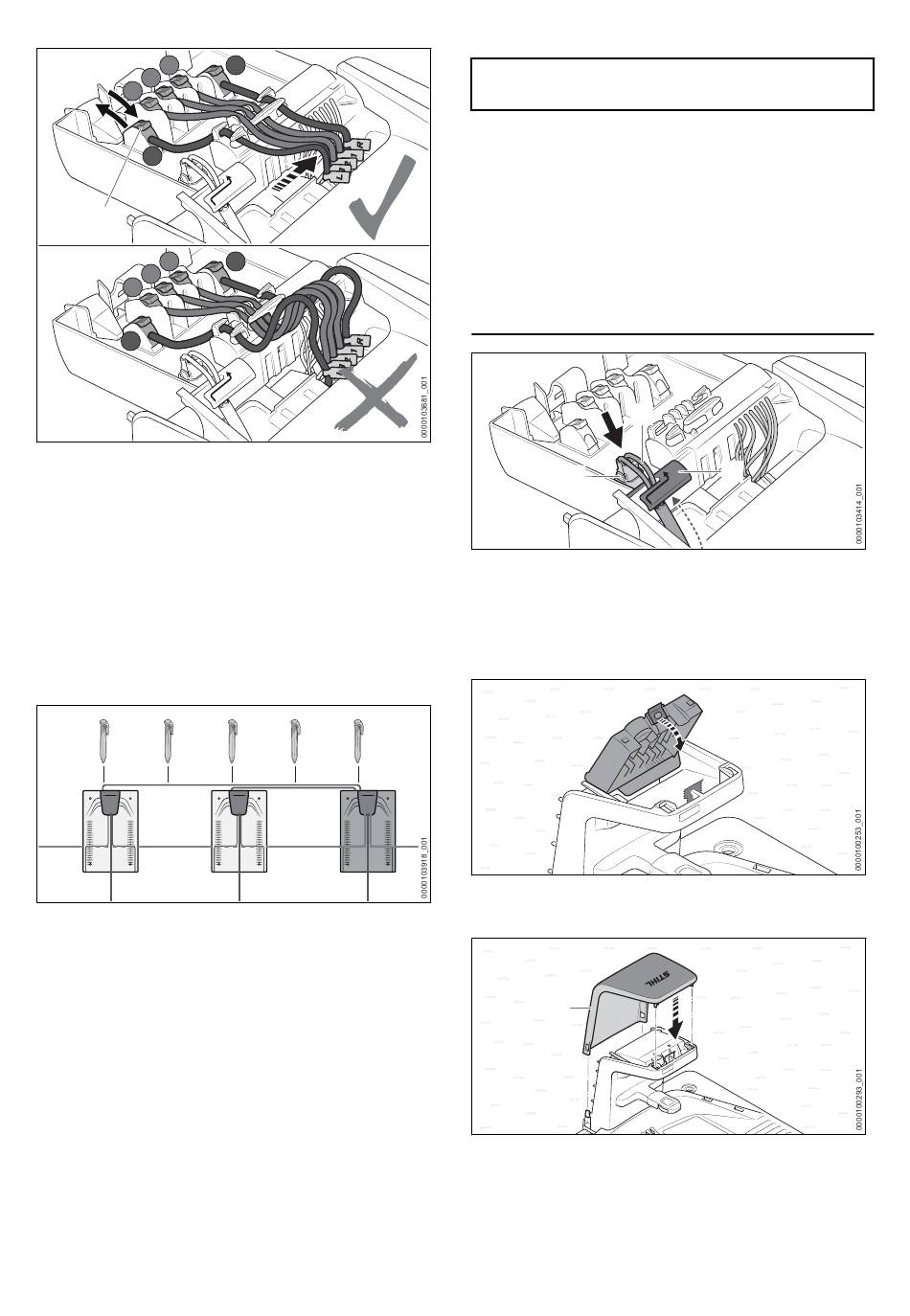

► Маркированные концы жил присвоить соот‐
ветствующим клеммам.
► Откинуть рычаг соответствующей
клеммы (3).
► Конец жилы с удаленной изоляцией ввести
в соответствующую клемму (3) и закрыть
рычаг, переместив его обратно вперед.
► Ограничительные провода и направляю‐
щие кабели необходимо зафиксировать в
держателях кабелей так, чтобы не образ‐
овывались петли.
► Закрепить направляющие кабели за док-
станциями с помощью фиксирующих штиф‐
тов.
632
R
R
5 Использование робота-газонокосилки в группе
5.6.2
Подключение зарядного кабеля
УКАЗАНИЕ
■ Штекерные соединения зарядного кабеля в
установленном состоянии защищены от
загрязнений и пыли. При загрязнении ште‐
керных соединений может произойти нару‐
шение работы док-станции.
► Предохранять открытые штекерные сое‐
динения от загрязнений.
► Очищать загрязненные штекерные сое‐
динения в соответствии с настоящей
инструкцией по эксплуатации.
3
► Зафиксировать зарядный кабель (1) в дер‐
жателе кабеля (2).
► Вставить штекер (3).
Штекер (3) с обеих сторон зафиксируется
со щелчком.
► Захлопнуть крышку (4) движением вперед.
Крышка (4) зафиксируется со щелчком.
5
► Установить крышку (5).
Кожух (5) зафиксируется со щелчком.
1
2
4
0458-036-9801-A
