polski
1
7

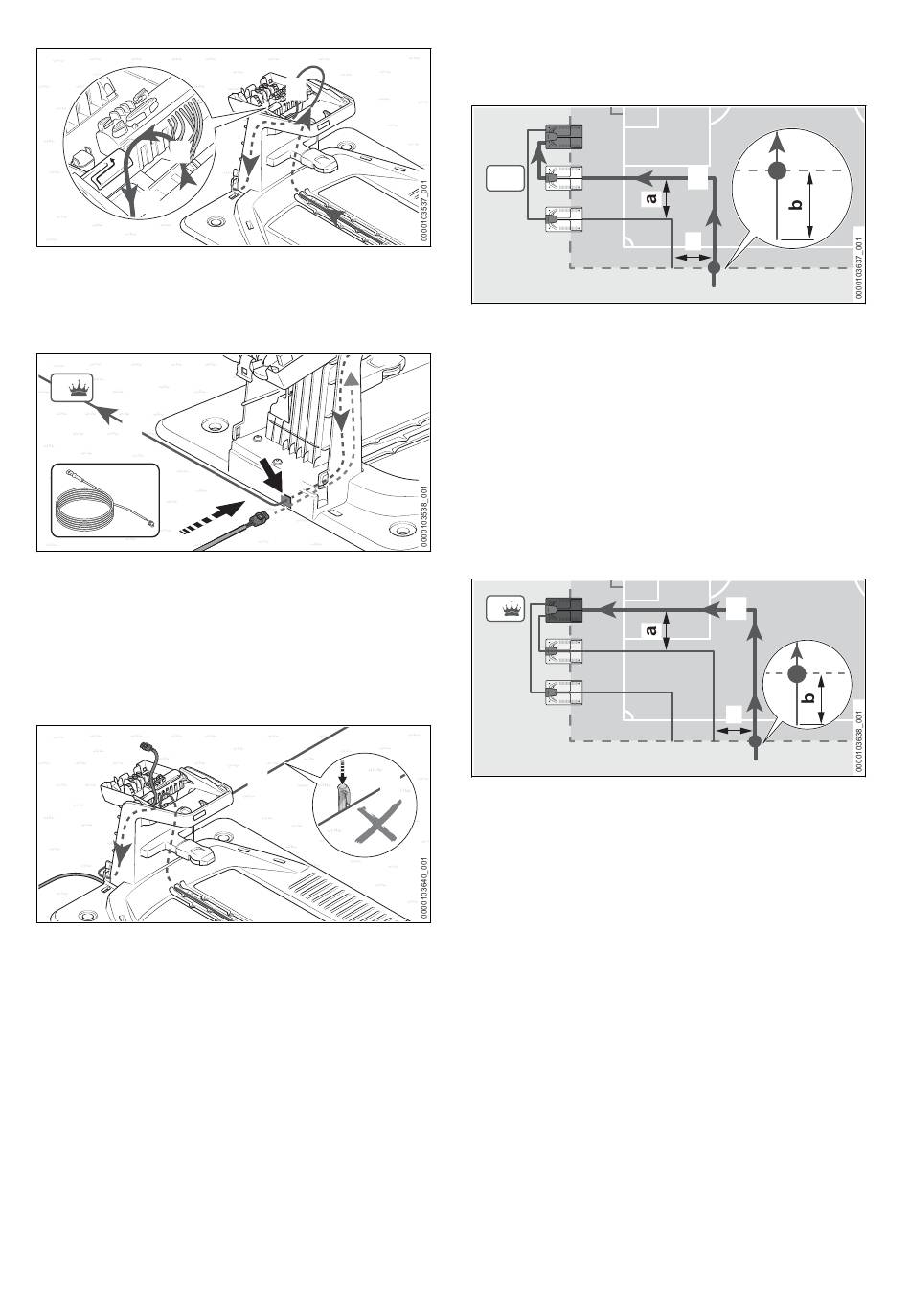

► Włożyć linkę prowadzącą (1) od góry do
lewego otworu (7) i pociągnąć linkę dalej.
Linka prowadząca (1) wychodzi z tyłu z otworu
na kabel ładowania.
1
1
10
► Pociągnąć linkę prowadzącą (1) za stacją
dokującą (Team 3) do głównej stacji dokują‐
cej (Team 1).
► Umieścić wtyk (8) w otworze (9) na kabel łado‐
wania i pociągnąć kabel ładowania (10) dalej.
Kabel ładowania (10) należy poprowadzić
wewnątrz stacji dokującej do góry.
Linka prowadząca (1) do głównej stacji dokującej
(Team 1) zostanie później zamocowana za
pomocą szpilek mocujących (11).
692
1
9
8
1
1
11
5 Używanie robota jako części teamu
Układanie linki prowadzącej stacji dokują‐
cej (Team 2)
2
► Pociągnąć linkę prowadzącą (1) za stacją
dokującą (Team 2) w taki sam sposób, jak to
opisano dla stacji dokującej (Team 3). Zacho‐
wać minimalny odstęp a = 2 m od już ułożonej
linki prowadzącej.
► Linkę prowadzącą (1) pozostawić tak, aby
wystawała na krawędzi koszonej powierzchni
na długości b = 1 m powyżej linki ograniczają‐
cej, która dopiero zostanie ułożona.
Układanie linki prowadzącej głównej stacji doku‐
jącej (Team 1)
1
► Zachować minimalny odstęp linki a = 2 m od
już ułożonej linki prowadzącej do głównej sta‐
cji dokującej (Team 1).
► Linkę prowadzącą (1) pozostawić tak, aby
wystawała na krawędzi koszonej powierzchni
na długości b = 1 m powyżej linki ograniczają‐
cej, która dopiero zostanie ułożona.
► Linkę prowadzącą przymocować tuż przy pły‐
cie dolnej za pomocą szpilki mocującej.
► Odwinąć wystarczającą długość linki z rolki
i odciąć szczypcami bocznymi.
Długość linki prowadzącej musi wystarczyć do
poprowadzenia jej przez główną stację doku‐
jącą (Team 1) oraz podłączenia.
► Linkę prowadzącą poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami.
1
a
1
a
0458-036-9801-A
