česky

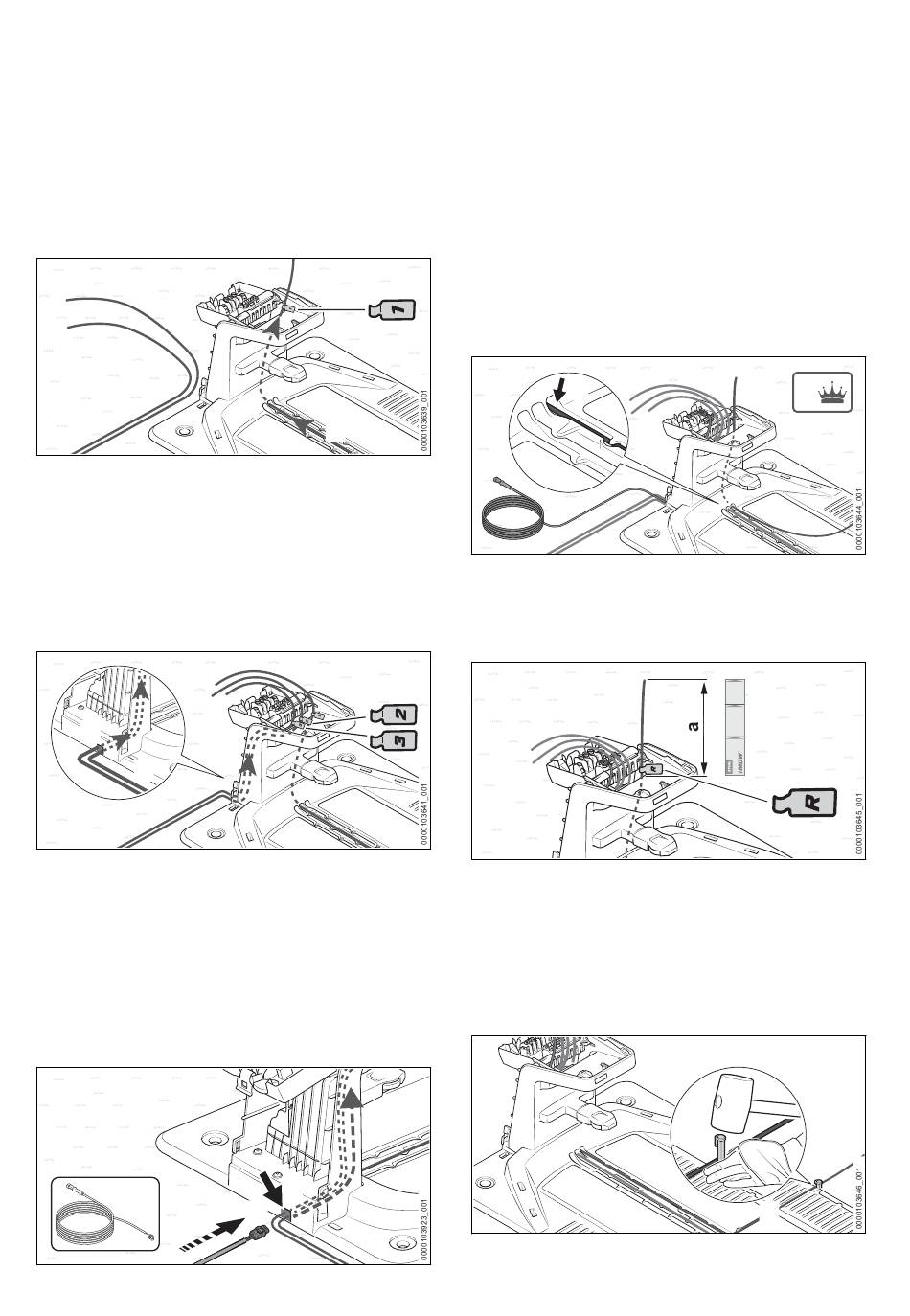

► Odviňte z role drátu dostatečné množství
drátu a přeštípněte jej kleštěmi na štípání
drátu.
Délka drátu musí stačit k tomu, aby bylo
možné jej vést a připojit skrz hlavní dobíjecí
stanici (tým 1).
► Položte vodicí drát ve spodní desce tak, aby
ležel naplocho v kabelovém kanálu a byl zaji‐
štěný háčkem.
► Zasuňte vodicí drát (1) do prostřední prů‐
chodky (2) a posouvejte jej dále.
Vodicí drát je vnitřkem hlavní dobíjecí sta‐
nice (tým 1) posouván směrem nahoru.
► Označte vodicí drát v blízkosti tělesa vhodným
značkovačem kabelů.
Označení později usnadňuje připojení na
správnou svorku.
5
4
3
► Zasuňte vodicí dráty (3 a 4) dobíjecích sta‐
nic (tým 2 a tým 3) do otvoru (5) pro nabíjecí
kabel a protáhněte je.
Vodicí dráty jsou vnitřkem dobíjecí stanice
posouvány směrem nahoru.
► Označte vodicí dráty v blízkosti tělesa vhod‐
nými značkovači kabelů.
Označení později usnadňuje připojení na
správnou svorku.
7
442
2
1
5
6
5 Použití robotické sekačky v týmu
► Zasuňte konektor (6) do otvoru (5) a protáh‐
něte nabíjecí kabel (7).
Nabíjecí kabel (7) je vnitřkem dobíjecí stanice
posouván směrem nahoru.
5.5
Položení omezovacího drátu
5.5.1
Položení omezovacího drátu
Položení omezovacího drátu k vodicím drátům
Hlavní dobíjecí stanice (tým 1) slouží jako
výchozí bod pro položení omezovacího drátu.
Omezovací drát se pokládá ve směru chodu
hodinových ručiček.
2
► Zasuňte začátek drátu (1) do pravé prů‐
chodky (2) a protáhněte ho.
Omezovací drát (1) je vnitřkem hlavní dobíjecí
stanice (tým 1) posouván směrem nahoru.
1
► Posouvejte omezovací drát (1) tak dlouho, až
přesahuje směrem nahoru v délce a = 37 cm
(délka: 1x pravítko iRuler iMOW
► Označte začátek drátu (1) v blízkosti tělesa
značkovačem kabelů (3).
Označení později usnadňuje připojení na
správnou svorku.
4
1
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
15 cm (6 in.)
3
®
).
5
1
0458-036-9801-A
