5 Używanie robota jako części teamu
– Najdłuższa linka prowadząca (3) ma dłu‐
gość maksymalnie e = 80 m.
– Pętla linki (4) jest pozycjonowana z prawej
strony głównej stacji dokującej (5).
5.3.3

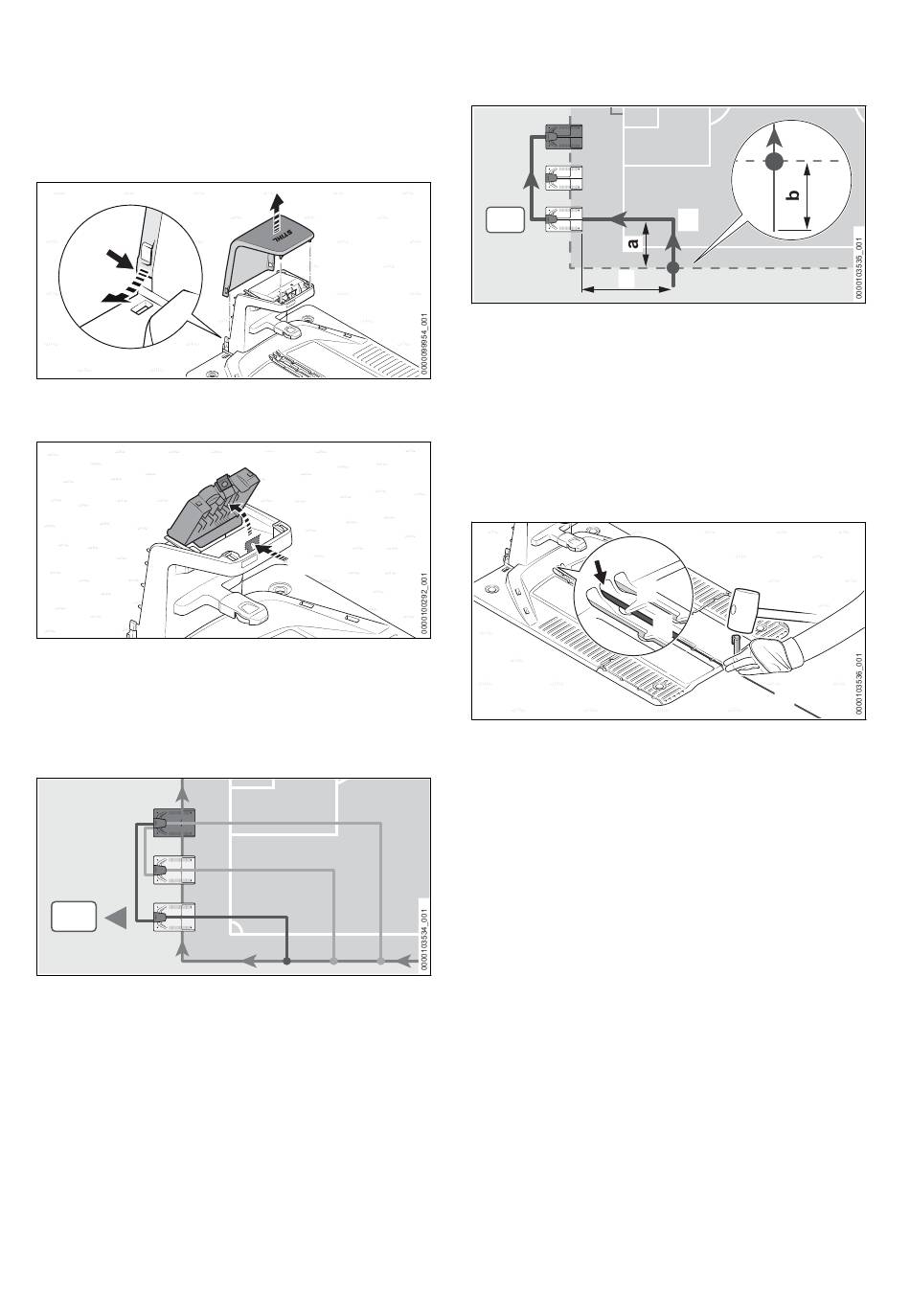

Przygotowanie stacji dokujących
1
► Lekko odgiąć pokrywę (1) z obu stron na zew‐
nątrz i zdjąć, pociągając ją do góry.
► Nacisnąć dźwignię blokady (2) i otworzyć
klapkę (3).
5.4
Układanie linki prowadzącej
5.4.1
Układanie linek prowadzących
3
Układanie linek prowadzących zawsze rozpo‐
czyna się od stacji dokującej położonej najbliżej
narożnika koszonej powierzchni. W tym przykła‐
dzie jest to stacja dokująca (Team 3).
Linki prowadzące zawsze układa się od krawędzi
koszonej powierzchni do danej stacji dokującej.
0458-036-9801-A
3
2
Układanie linki prowadzącej stacji dokują‐
cej (Team 3)
3
a
► Zachować odstęp min. a = 2 m od krawędzi
koszonej powierzchni.
► Linkę prowadzącą (1) pozostawić tak, aby
wystawała na krawędzi koszonej powierzchni
na długości b = 1 m powyżej linki ograniczają‐
cej, która dopiero zostanie ułożona.
► Ułożyć linkę prowadzącą (1) na koszonej
powierzchni, a następnie poprowadzić ją pod
kątem prostym do stacji dokującej (Team 3).
4
6
► Linkę prowadzącą (1) przymocować tuż przy
płycie dolnej (2) za pomocą szpilki mocują‐
cej (3).
► Odwinąć wystarczającą długość linki z rolki
i odciąć szczypcami bocznymi.
Długość linki musi wystarczyć do poprowadze‐
nia jej przez stację dokującą (Team 3) i za sta‐
cją do głównej stacji dokującej (Team 1) oraz
podłączenia.
► Włożyć linkę prowadzącą (1) do środkowego
przepustu (4) i pociągnąć linkę dalej.
Linkę prowadzącą (1) należy poprowadzić
wewnątrz stacji dokującej (Team 3) do góry.
► Linkę prowadzącą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym (5) i była przytrzymy‐
wana haczykami (6).
polski
1
5
3
2
1
691
