5 Använda robotgräsklippare i team
Lägga ned huvuddockningsstationens (Team 1)
begränsningsslinga
3
1

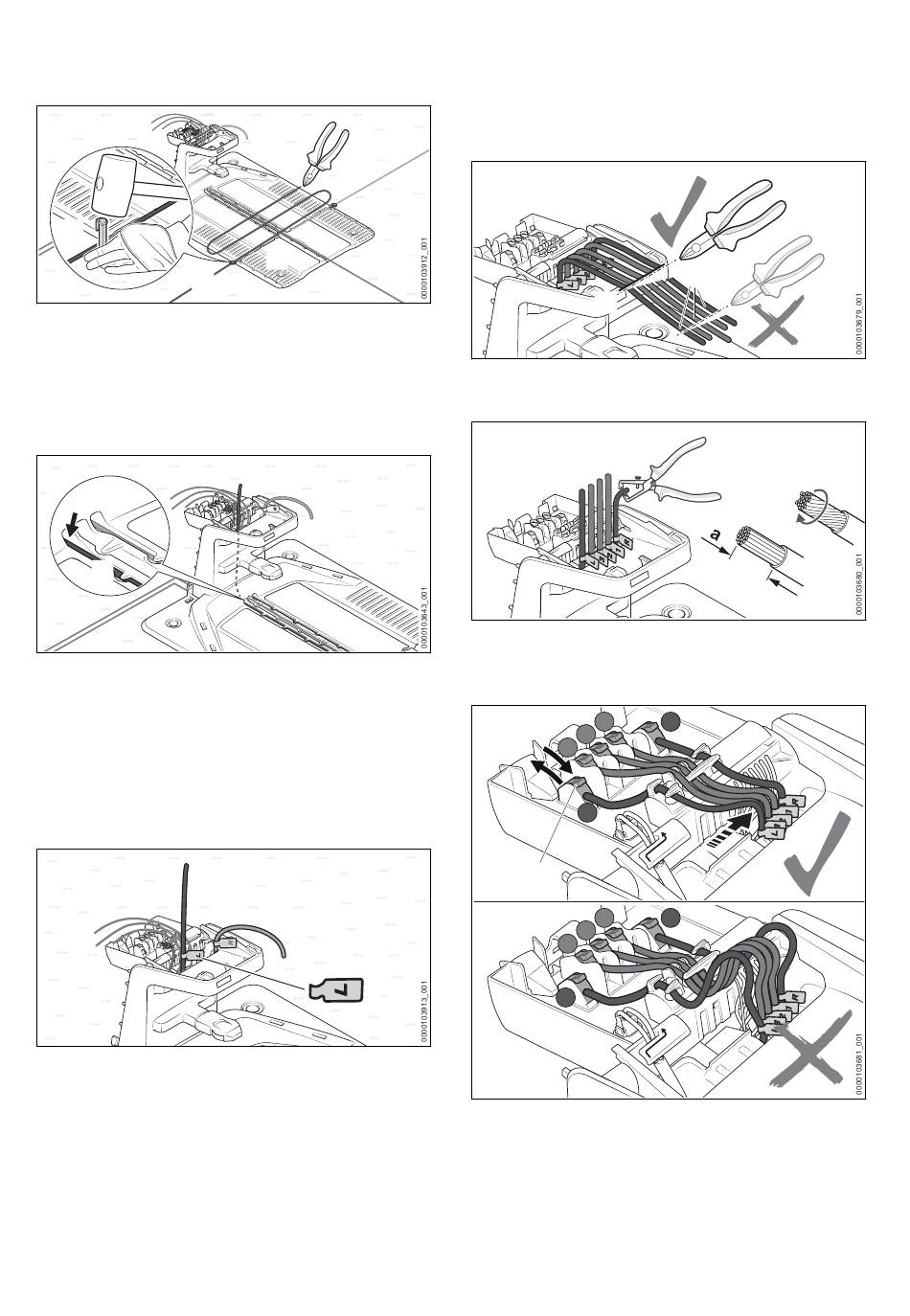

► Fäst begränsningsslingan (1) direkt på botten‐
plattan (2) till huvuddockningsstatio‐
nen (Team 1) med en fästspik (3).
► Mät upp två gånger bredden på bottenplattan
med begränsningsslingan (1) och kapa sedan
begränsningsslingan (1) med en avbitartång.
4
1
► Dra begränsningsslingan (1) på ett sådant sätt
i bottenplattan att den ligger platt i kabelkana‐
len och är fixerad med hakarna.
► Stoppa in begränsningsslingan (1) i den
vänstra genomföringen (4) och fortsätt mata
på.
Trådänden (1) skjuts uppåt inne i dockningssta‐
tionen.
1
► Märk ut trådänden (1) närmast huset med en
passande kabelmarkeringspenna (5).
0458-036-9801-A
2
5
5.6
Elanslutning av dockningssta‐
tion
5.6.1
Ansluta begränsningsslinga och styrt‐
råd
2
► Spänn trådändarna (1) lätt och skär till dem
längs kanten (2) med en avbitartång.
► Avisolera trådändarna till en längd på
a = 10 mm.
► Böj ner trådsträngarna så att inga står upp.
1
2
3
L
3
1
2
3
L
► Tilldela de märkta trådändarna till de olika
klämmorna.
► Öppna spaken (3) till motsvarande klämma
bakåt.
► Stick in den avisolerade trådänden i motsva‐
rande klämma och fäll tillbaka spaken (3) för
att stänga.
svenska
1
R
R
207
