español

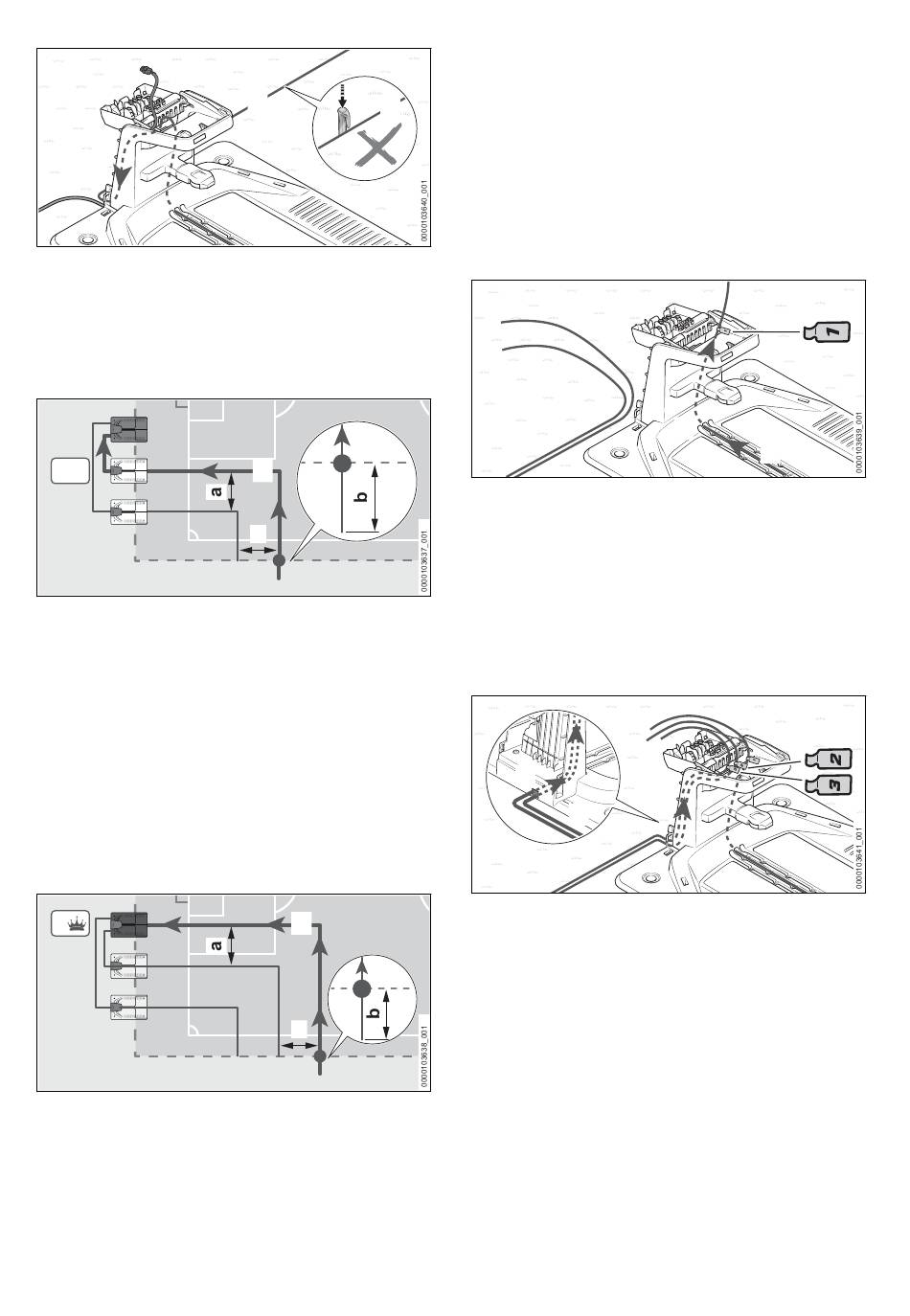

El alambre conductor (1) hacia la estación de
carga principal (Team 1) se sujetará más tarde
con un clavo de fijación (11).
Tender el alambre conductor de la estación de
carga (Team 2)
2
► Tender el alambre conductor (1) de la esta‐
ción de carga (Team 2) tal y como se describe
para el alambre conductor de la estación de
carga (Team 3). Observar la distancia mínima
de a = 2 m respecto del alambre conductor
que ya está tendido.
► Dejar sobresalir el alambre conductor (1)
b = 1 m por encima del alambre delimitador
que se tenderá posteriormente en el borde de
la superficie de corte.
Tender el alambre conductor de la estación de
carga principal (Team 1)
1
► Tender el alambre conductor observando una
distancia mínima de a = 2 m respecto del
alambre conductor que ya está tendido hacia
la estación de carga principal (Team 1).
► Dejar sobresalir el alambre conductor (1)
b = 1 m por encima del alambre delimitador
que se tenderá posteriormente en el borde de
la superficie de corte.
142
1
1
11
1
a
1
a
5 Utilizar el robot cortacésped en equipo
► Fijar el alambre conductor a la plataforma
misma con un clavo de fijación.
► Desenrollar suficiente alambre del rollo y cor‐
tarlo con unos alicates de corte lateral.
La longitud del alambre deberá ser suficiente
para pasar el alambre conductor por la esta‐
ción de carga principal (Team 1) y conectarlo.
► Tender el alambre conductor en la plataforma,
de manera que quede plano en el canal de
alambres y esté fijado con el gancho.
► Introducir el alambre conductor (1) en el orifi‐
cio (2) y seguir empujándolo.
El alambre conductor se desliza hacia arriba
en el interior de la estación de carga principal
(Team 1).
► Marcar el alambre conductor cerca de la car‐
casa con un marcador de cables adecuado.
La marca facilita luego la conexión al borne
correcto.
5
4
3
► Introducir los alambres conductores (3 y 4) de
las estaciones de carga (Team 2 y Team 3) en
la abertura (5) para el cable de carga y empu‐
jar los alambres conductores.
Los alambres conductores se deslizan hacia
arriba en el interior de la estación de carga.
► Marcar los alambres conductores cerca de la
carcasa con un marcador de cables ade‐
cuado.
La marca facilita luego la conexión al borne
correcto.
2
1
0458-036-9801-A
