5 Использование робота-газонокосилки в группе

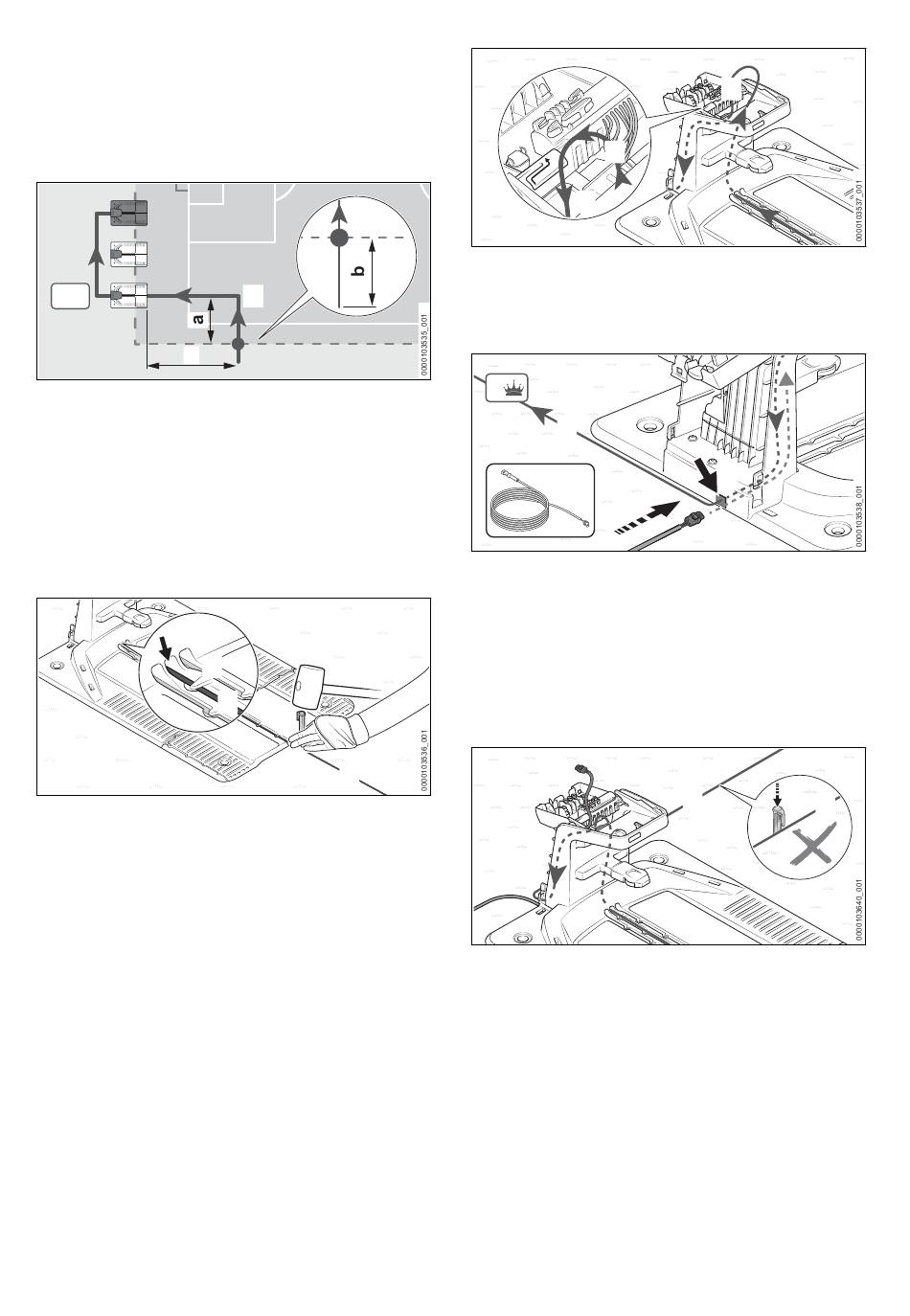

Прокладка направляющих кабелей всегда
осуществляется от края зоны кошения к соот‐
ветствующей док-станции.
Прокладка направляющего кабеля док-стан‐
ции (группа 3)
3
a
► Соблюдайте минимальное расстояние
a = 2 м до краев зоны кошения.
► Направляющий кабель (1) должен высту‐
пать на длину b = 1 м за пределы ограничи‐
тельного провода, который будет проложен
впоследствии на границе зоны кошения.
► Проложить направляющий кабель (1) по
зоне кошения и в правом углу к док-стан‐
ции (группа 3).
4
6
► Зафиксировать направляющий кабель (1)
непосредственно на основании (2)
с помощью фиксирующего гвоздя (3).
► Отмотать достаточное количества кабеля с
катушки и разрезать кусачками.
Длина кабеля должна быть достаточной,
чтобы провести направляющий кабель
через док-станцию (группа 3) и за док-стан‐
цией к главной док-станции (группа 1) и
подключить ее.
► Направляющий кабель (1) вставить в цен‐
тральное отверстие (4) и подтянуть.
Направляющий кабель (1) продвинется
вверх, внутрь док-станции (группа 3).
► Проложить направляющий кабель (1) в
основании таким образом, чтобы он ровно
располагался в кабельном канале (5) и был
зафиксирован крючком (6).
0458-036-9801-A
1
5
3
2
1
1
7
► Направляющий кабель (1) вставить сверху
в левое отверстие (7) и подтянуть.
Направляющий кабель (1) выступает сзади
из отверстия для зарядного кабеля.
1
1
10
► Провести направляющий кабель (1) за док-
станцией (группа 3) к главной док-станции
(группа 1).
► Вставить штекер (8) в отверстие (9) для
зарядного кабеля и подтянуть зарядный
кабель (10).
Зарядный кабель (10) продвинется вверх,
внутрь док-станции.
Впоследствии направляющий кабель (1) к
главной док-станции (группа 1) крепится фик‐
сирующими штифтами (11).
pyccкий
1
9
8
1
1
11
627
