5 Używanie robota jako części teamu

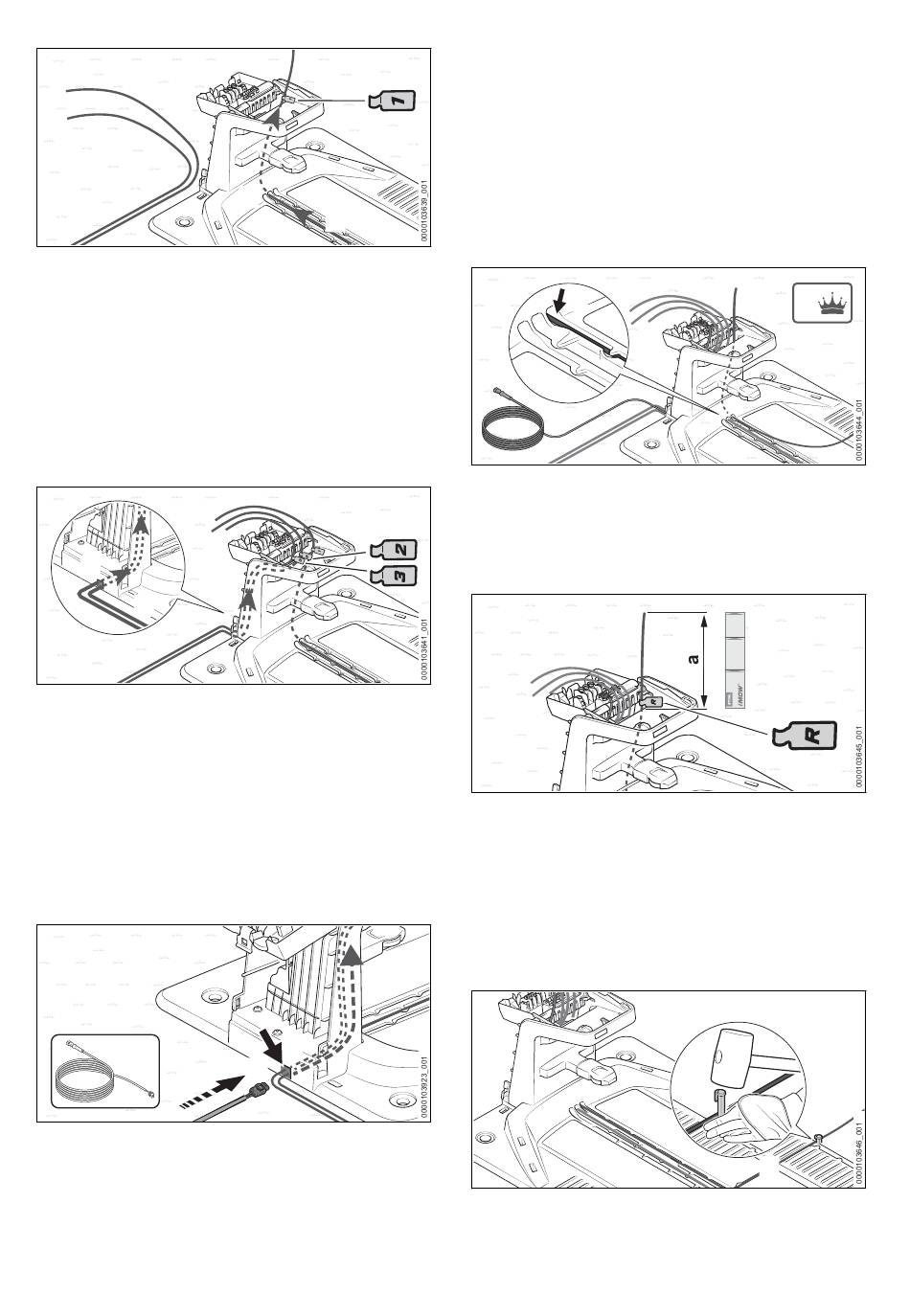

► Włożyć linkę prowadzącą (1) do środkowego
przepustu (2) i pociągnąć linkę dalej.
Linkę prowadzącą należy poprowadzić wew‐
nątrz głównej stacji dokującej (Team 1) do
góry.
► Linkę prowadzącą oznaczyć pasującym
znacznikiem kablowym, umieszczając go jak
najbliżej obudowy.
Takie oznaczenie ułatwi późniejsze podłącze‐
nie do właściwego zacisku.
5
4
3
► Linki prowadzące (3 i 4) stacji dokujących
(Team 2 i Team 3) umieścić w otworze (5) na
kabel ładowania i pociągnąć je dalej.
Linki prowadzące należy poprowadzić wew‐
nątrz stacji dokującej do góry.
► Linki prowadzące oznaczyć pasującymi znacz‐
nikami kablowymi, umieszczając je jak najbli‐
żej obudowy.
Takie oznaczenie ułatwi późniejsze podłącze‐
nie do właściwego zacisku.
7
► Umieścić wtyk (6) w otworze (5) i doprowadzić
kabel ładowania (7).
Kabel ładowania (7) należy poprowadzić wew‐
nątrz stacji dokującej do góry.
0458-036-9801-A
2
1
5
6
5.5
Układanie linki ograniczającej
5.5.1
Układanie linki ograniczającej
Układanie linki ograniczającej do linek prowadzą‐
cych
Główna stacja dokująca (Team 1) stanowi punkt
wyjścia dla układania linki ograniczającej. Linkę
ograniczającą należy układać zgodnie z ruchem
wskazówek zegara.
2
► Włożyć początek linki (1) do przepustu po pra‐
wej stronie (2) i pociągnąć linkę dalej.
Linkę ograniczającą (1) należy poprowadzić
wewnątrz głównej stacji dokującej (Team 1) do
góry.
1
► Wprowadzać linkę ograniczającą (1), aż
będzie wystawała na górze na długość
a = 37 cm (1x długość linijki iMOW
► Początek linki (1) oznaczyć znacznikiem kab‐
lowym (3), umieszczając go jak najbliżej obu‐
dowy.
Takie oznaczenie ułatwi późniejsze podłącze‐
nie do właściwego zacisku.
4
polski
1
1
37 cm (14.5 in.)
27,5 cm (10.75 in.)
15 cm (6 in.)
3
®
).
5
1
693
