3 Oversigt
7 Bagerste gribested
Robotplæneklipperen kan løftes og transpor‐
teres ved på samme tid at gribe fast i det for‐
reste og det bagerste gribested.
8 Beskyttelsesliste
Beskyttelseslisten beskytter brugeren mod
opslyngede genstande og mod kontakt med
klingerne.
9 Betjeningsfelt
Betjeningsfeltet indeholder trykknapperne og
regnsensoren.

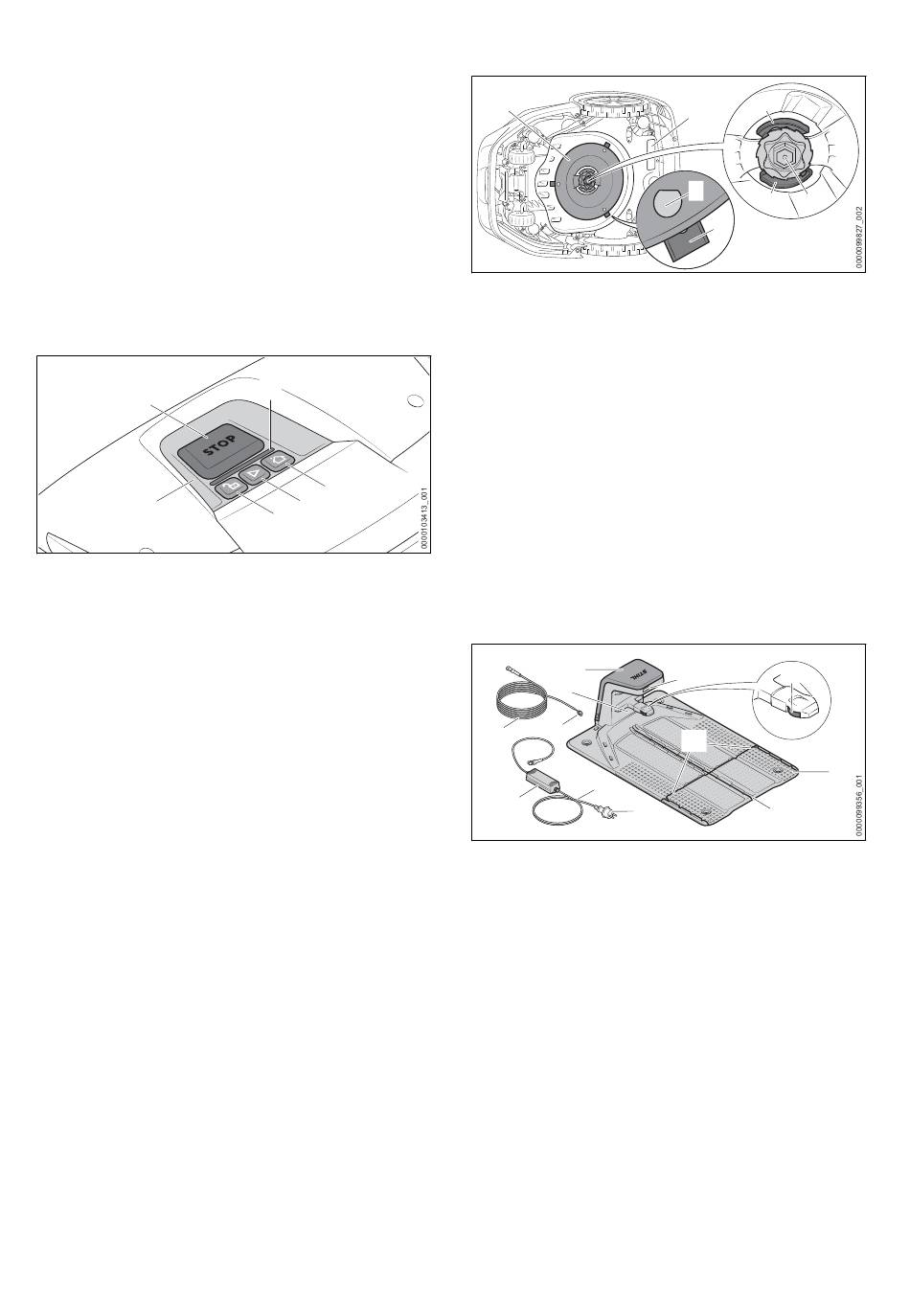

3.2
Betjeningsfelt
2
6
1 Lysstriber
Lysstriberne viser robotplæneklipperens sta‐
tus og signalerer, hvilken tastekombination
der skal trykkes til en bestemt handling.
2 Trykknappen "STOP"
Trykknappen stopper robotplæneklipperen og
klippemekanisme. Trykknappen aktiverer
også maskinlåsen.
3 Trykknappen "LÅS"
Trykknappen låser robotplæneklipperen op i
forbindelse med en vist tastekombination.
4 Trykknappen "START"
Trykknappen starter klippemekanismen.
5 Trykknappen "HUS"
Trykknappen lader robotplæneklipperen køre
tilbage til dockingstationen eller afbryder den
aktuelle slåning, hvis robotplæneklipperen
står i dockingstationen.
6 Regnsensor
Regnsensoren reagerer på fugt. Afhængigt af
indstillingen kan robotplæneklipperen tage
vejrforholdene med i betragtning i sin klippe‐
plan.
0458-036-9801-A
1
5
4
3
3.3
Klippemekanisme
1
1 Knivskive
Knivskivens funktion er at fastgøre klingerne.
2 L-bolte
L-boltene bruges til at hænge knivene op
med.
3 Klinger
Klingerne slår græsset.
4 Arm
Armen holder møtrikkerne fast.
5 Møtrik
Møtrikkerne fastgør knivskiven.
# Ydelsesskilt med maskinnummer
3.4
Dockingstation og netdel
6
#
5
4
2
3
1
1 Netstik
Netstikket forbinder tilslutningsledningen med
en stikdåse.
2 Tilslutningsledning
Tilslutningsledningen forbinder nnetdelen
med netstikket.
3 Netdel
Netdelen forsyner dockingstationen med
energi.
4 Ladekabel
Ladekablet forbinder netdelen med dockin‐
gstationen.
5 Stik
Stikker forbinder ladekablet med dockingstati‐
onen.
dansk
4
#
2
4
5
3
8
7
11
9
10
307
