5 Použití robotické sekačky v týmu

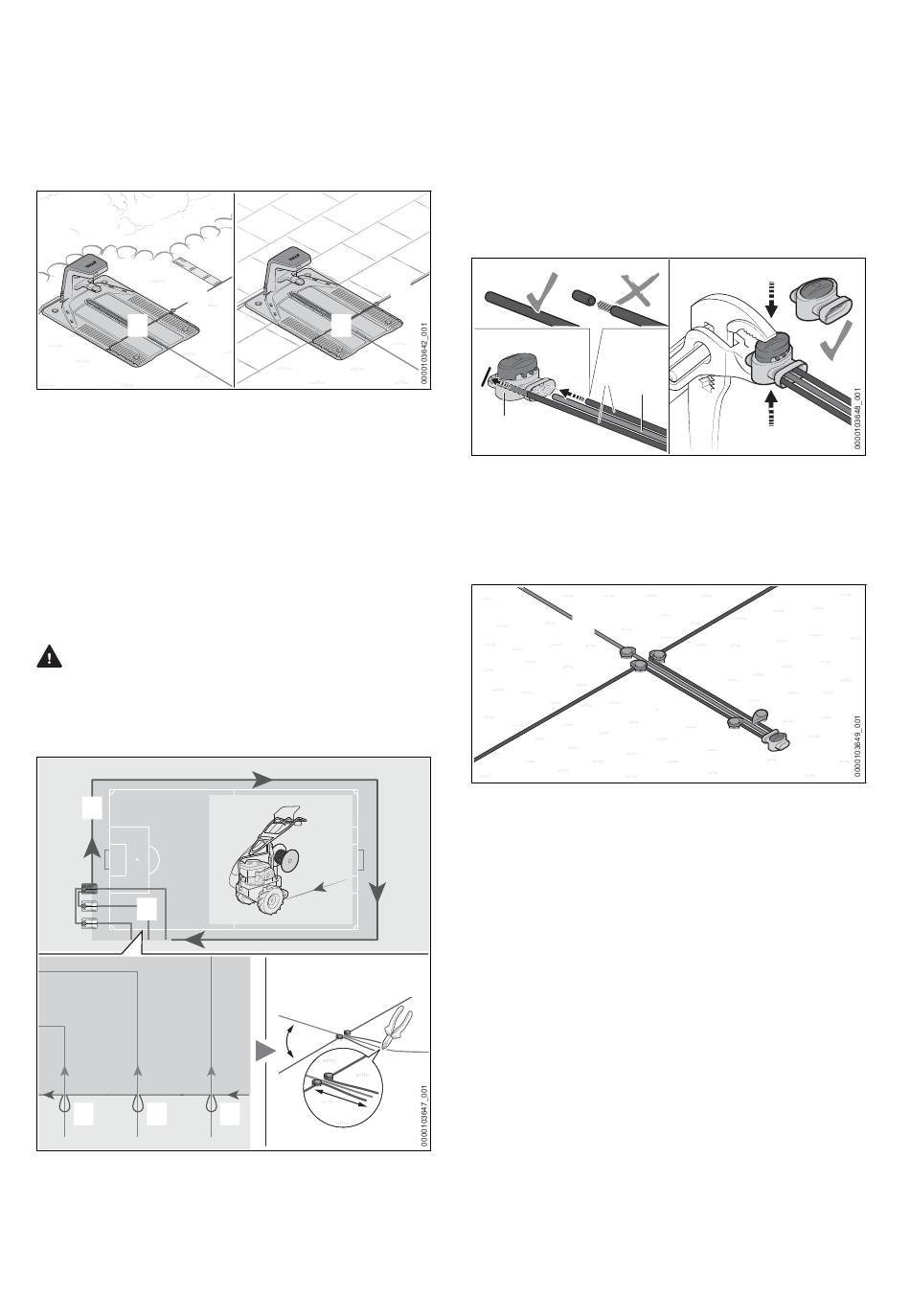

► Položte omezovací drát (1) ve spodní
desce (4) tak, aby ležel naplocho v kabelovém
kanálu a byl zajištěn háčkem.
► Upevněte omezovací drát (1) přímo na spodní
desce (4) hlavní dobíjecí stanice fixačním hře‐
bíkem (5).
1
4
► Omezovací drát (1) položte tak, aby byly spl‐
něny níže uvedené podmínky:
– Omezovací drát (1) je vyvedený bočně smě‐
rem od spodní desky (4) a položený ve
vzdálenosti 37 cm (délka: 1x pravítko iRuler
®
iMOW
) od překážek podél sjízdné plochy.
– Omezovací drát je vyvedený bočně směrem
od spodní desky (4) a položený podél
sjízdné plochy.
Položení připojovacího místa pro vodicí dráty
UPOZORNĚNÍ
■ Pokládejte dráty pod drny, aby se nepoškodily
při pracích spojených s ošetřováním trávníků
nebo při hrách.
1
3
2
2
Při instalaci obíhajícího omezovacího drátu (1) je
nutné položit připojovací místa (2) pro vodicí
dráty (3):
► Upevněte omezovací drát (1) na určeném
místě fixačním hřebíkem (4).
0458-036-9801-A
1
4
4
a
2
► Položte omezovací drát (1) ve smyčce o délce
a = 15 cm a upevněte dalším fixačním hřebí‐
kem (4).
► Odstřihněte omezovací drát (1) na konci
smyčky drátu např. kleštěmi na štípání drátu.
► Položte vodicí drát (3) středem mezi konci
omezovacího drátu (1).
► Všechny konce drátů vyrovnejte do stejné
délky a = 15 cm.
1
3
5
► Zasuňte konce omezovacích drátů (1) a vodi‐
cího drátu (3) až k dorazu do spojky drátů (5).
Konce drátů se nesmí zaizolovat.
► Stiskněte spojky drátů (5) kleštěmi až k
dorazu.
3
► Veďte omezovací dráty (1) a vodicí drát (3)
paralelně a těsně u sebe, aniž by se dráty kří‐
žily.
► Upevněte dráty dalšími fixačními hřebíky.
► Položte omezovací drát (1) dále kolem žací
plochy.
Položení omezovacího drátu u dobíjecích sta‐
nic (tým 3) a (tým 2)
Podle podkladu je možné položit omezovací drát
skrz spodní desky dobíjecích stanic, nebo pod
spodní desky.
česky
1
1
443
