5 Bruk av robotgressklipper i team
5.6
Koble til dockingstasjonen elek‐
trisk
5.6.1
Koble til avgrensningstråden og led‐
ningstråden
2

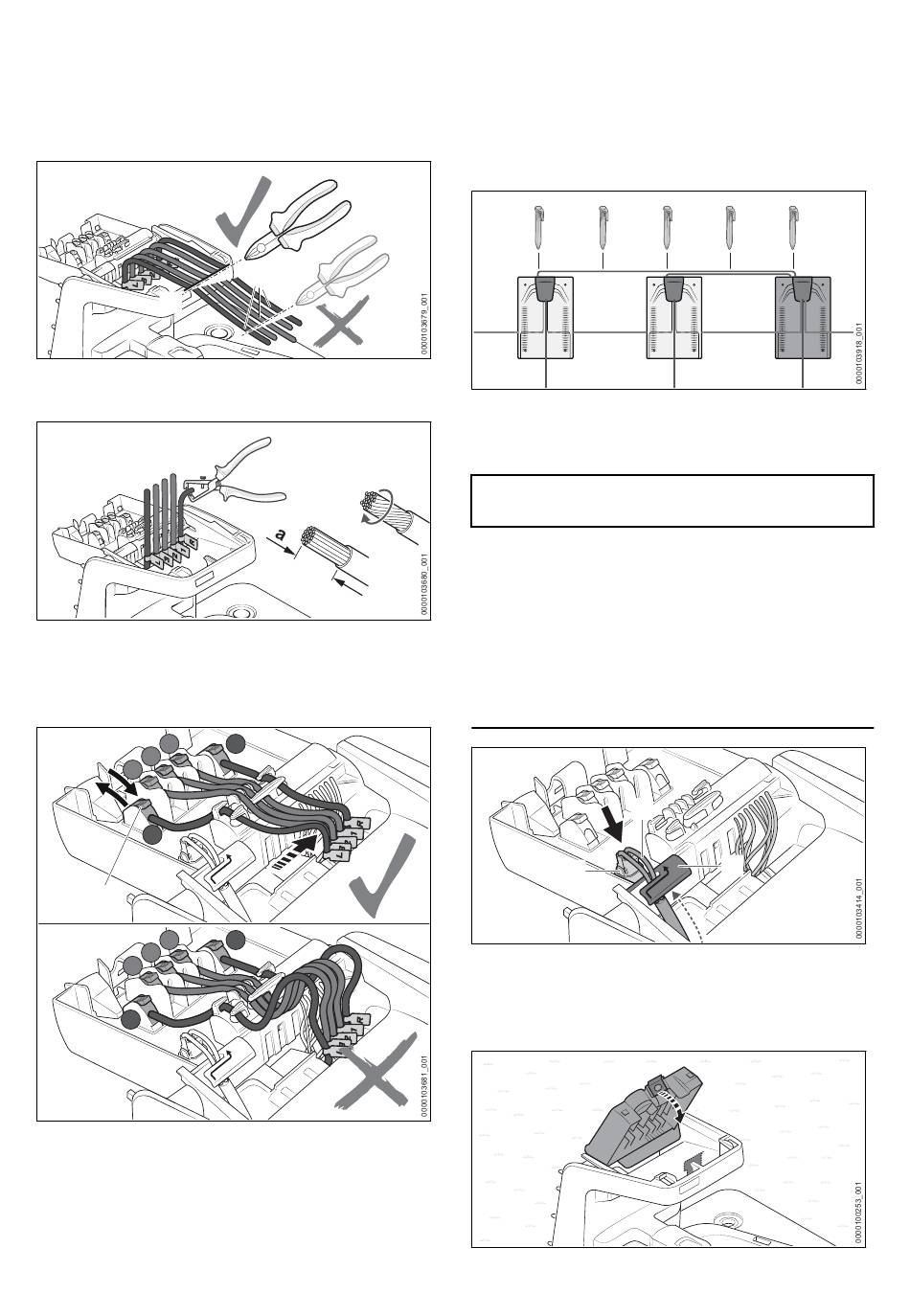

► Stram trådendene (1) og kapp de langs kan‐
ten (2) med en avbitertang.
► Avisoler trådendene til en lengde på
a = 10 mm.
► Ledningstrådene drilles slik at ingen enkeltstå‐
ende tråder rager ut.
1
2
3
L
3
1
2
3
L
► Trådendene med påskrift tilordnes de respek‐
tive klemmene.
► Vipp opp spaken til den respektive klem‐
men (3) bakover.
0458-036-9801-A
1
R
R
► Før den avisolerte trådenden inn i den respek‐
tive klemmen og vipp spaken (3) forover igjen
for å lukke.
► Fest avgrensningstrådene og ledningstrådene
i kabelholderne slik at det ikke dannes noen
kabelsløyfer.
► Fest ledningstrådene bak dockingstasjonene
med festespiker.
5.6.2
Koble til ladekabelen
LES DETTE
■ Pluggforbindelsene til ladekabelen er i montert
tilstand beskyttet mot tilsmussing, f.eks. støv
og skitt. Ved tilsmussing av pluggforbindel‐
sene kan det forekomme driftsforstyrrelser hos
dockingstasjonen.
► Beskytt åpne pluggforbindelser mot tilsmus‐
sing.
► Tilsmussede pluggforbindelser må rengjø‐
res slik det er beskrevet i bruksanvisningen.
1
3
► Fest ladekabelen (1) i kabelholderen (2).
► Sett inn pluggen (3).
Pluggen (3) går hørbart og merkbart i inngrep
på begge sider.
norsk
2
4
385
