6 Używanie robota jako pojedynczego urządzenia
a

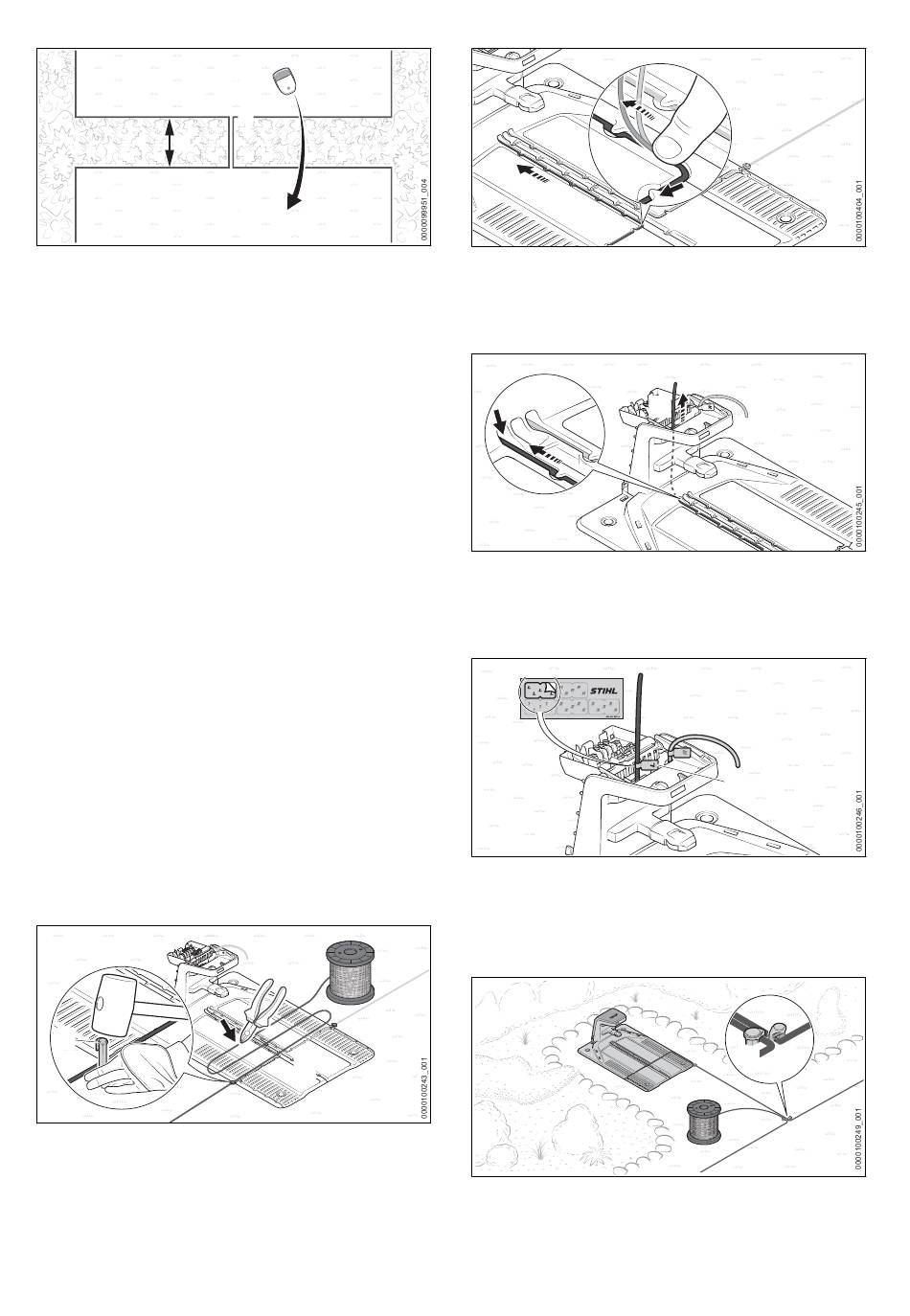

► Linkę ograniczającą (1) poprowadzić z głównej
koszonej powierzchni (A) do powierzchni
pomocniczej (B).
Minimalny odstęp od linek ograniczających
a = 74 cm (długość: 2x linijka iMOW
► Upewnić się, że długość linki ograniczają‐
cej (1) nie przekracza 850 m.
► Poprowadzić linkę ograniczającą (1) równo‐
legle, z powrotem w kierunku koszonej
powierzchni (A) – odcinki linki muszą być uło‐
żone blisko siebie, ale nie mogą się krzyżo‐
wać.
6.4.14
Niewielka koszona powierzchnia
W przypadku niewielkiej koszonej powierzchni,
dla której długość użytej linki ograniczającej nie
przekracza 20 m, należy zastosować moduł do
niewielkich powierzchni – STIHL AKM 100.
STIHL AKM 100 stabilizuje sygnał linki i jest inte‐
growany z linką ograniczającą za pomocą łączni‐
ków linki.
6.5
Kończenie układania linki ogra‐
niczającej
6.5.1
Kończenie układania linki ograniczają‐
cej
Stacja dokująca na brzegu koszonej powierz‐
chni, stacja dokująca na brzegu trawnika
3
► Linkę ograniczającą (1) przymocować tuż przy
płycie dolnej (2) za pomocą szpilki mocują‐
cej (3).
► Odmierzyć linką ograniczającą (1) dwie szero‐
kości płyty dolnej (2), a następnie skrócić linkę
ograniczającą (1) szczypcami bocznymi.
0458-036-9801-A
A
1
B
®
)
1
2
4
1
► Linkę ograniczającą (1) poprowadzić w płycie
dolnej w taki sposób, aby leżała płasko
w kanaliku kablowym i była przytrzymywana
haczykami (4).
5
► Włożyć linkę ograniczającą (1) do przepustu
po lewej stronie (5) i pociągnąć linkę dalej.
Końcówkę linki (1) należy poprowadzić wewnątrz
stacji dokującej do góry.
► Końcówkę linki (1) oznaczyć pasującym
znacznikiem kablowym (6), umieszczając go
jak najbliżej obudowy.
Stacja dokująca poza koszoną powierzchnią
► Linkę ograniczającą (1) poprowadzić tuż przy
już ułożonej lince ograniczającej i przymoco‐
wać za pomocą szpilki (2).
1
1
6
2
1
polski
717
