česky

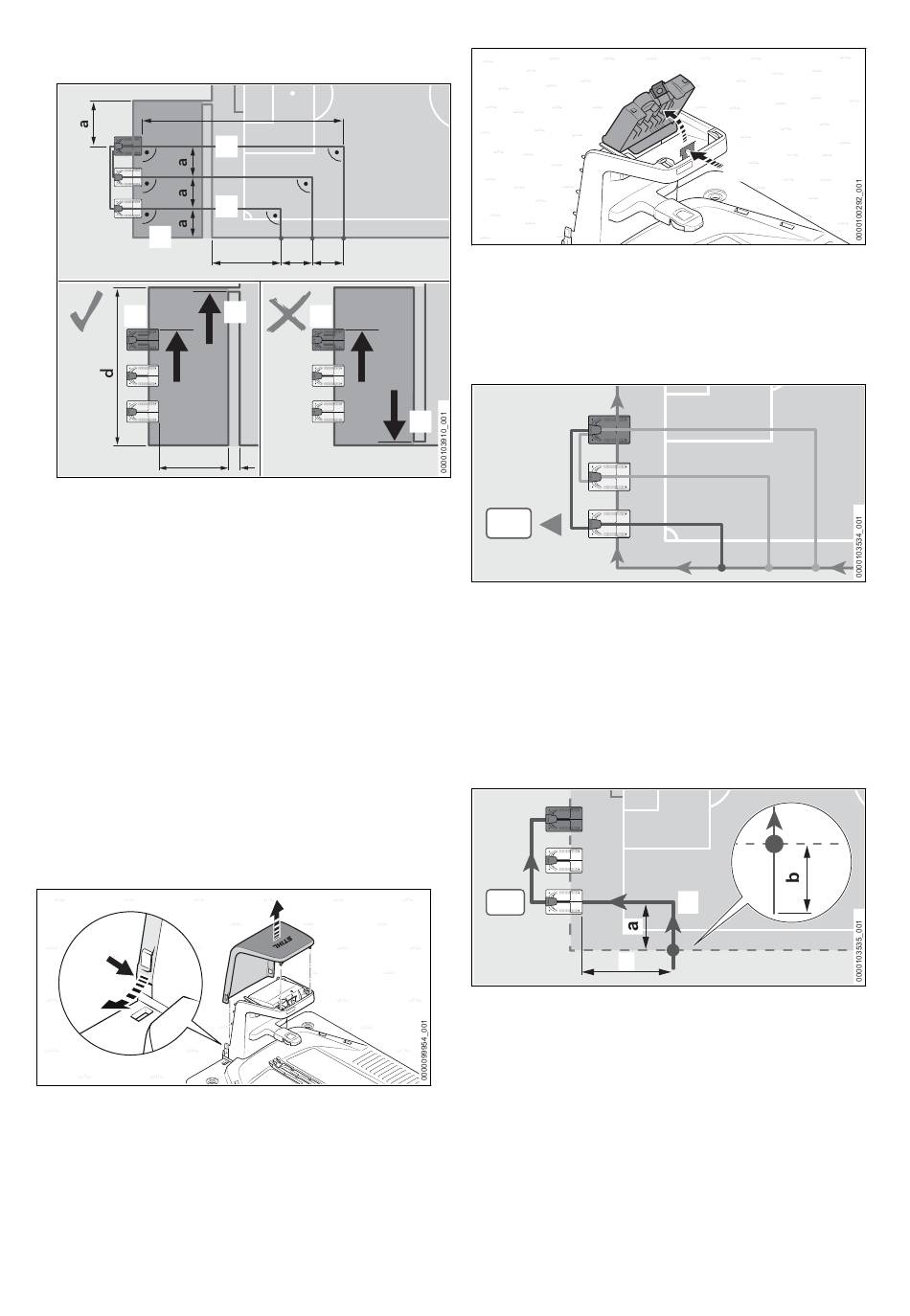

Dobíjecí stanice mimo žací plochu
1
5
b
Umístěte dobíjecí stanici mimo žací plochu
tak, aby byly splněny níže uvedené podmínky:
– Mezi omezovacím drátem (1) a vodicím drá‐
tem (2) je vzdálenost nejméně a = 2 m.
– Mezi vodicími dráty je vzdálenost nejméně
a = 2 m.
– Mezi dobíjecími stanicemi a smyčkami
drátu (4) je vzdálenost b = ≤ 35 m.
– Smyčka drátu (4) má šířku c = 37 cm (1x
pravítko iRuler iMOW
– Mezi vnějšími omezovacími dráty odděle‐
ných ploch je vzdálenost d = ≤ 10 m.
– Nejdelší vodicí drát (3) má maximální délku
e = 80 m.
– Smyčka drátu (4) je umístěna vpravo od
hlavní dobíjecí stanice (5).
5.3.3
Příprava dobíjecích stanic
1
► Sklopte kryt (1) na obou stranách lehce smě‐
rem ven a odeberte ho směrem nahoru.
440
e
3
2
a
a
a
4
5
c
®
).
► Stiskněte zarážkovou páčku (2) a odklopte
kryt (3).
5.4
Položení vodicího drátu
5.4.1
Položení vodicích drátů
4
3
Při pokládání vodicích drátů se začne vždy u té
dobíjecí stanice, která je umístěna nejblíže k
rohu žací plochy. V tomto příkladu je to dobíjecí
stanice (tým 3).
Položení vodicích drátů se provádí vždy od
okraje žací plochy až k příslušné dobíjecí stanici.
Položení vodicího drátu dobíjecí stanice (tým 3)
3
► Je nutné dodržet vzdálenost nejméně a = 2 m
od okrajů žací plochy.
► Vodicí drát (1) nechte v délce b = 1 m přes‐
ahovat přes později ještě pokládaný omezo‐
vací drát na okraji žací plochy.
► Položte vodicí drát (1) na žací plochu a
následně v pravém úhlu k dobíjecí sta‐
nici (tým 3).
5 Použití robotické sekačky v týmu
3
2
1
a
0458-036-9801-A
